| Brand Name: | GEZHI or OEM |
| Numéro De Modèle: | polarisation 1x2,2x2 maintenant le coupleur fondu |
| Nombre De Pièces: | 1pc |
| Prix: | Négociable |
| Payment Terms: | T/T, Western Union |

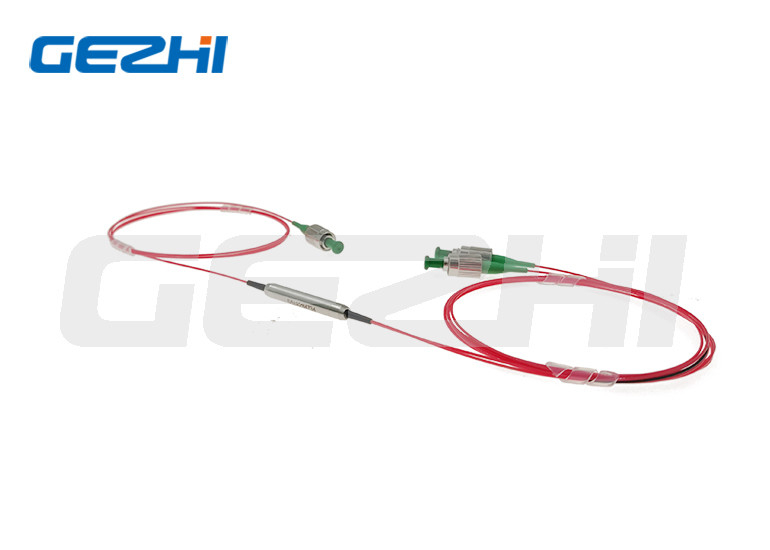

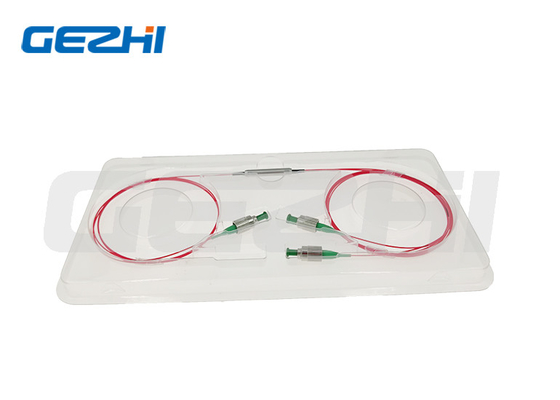

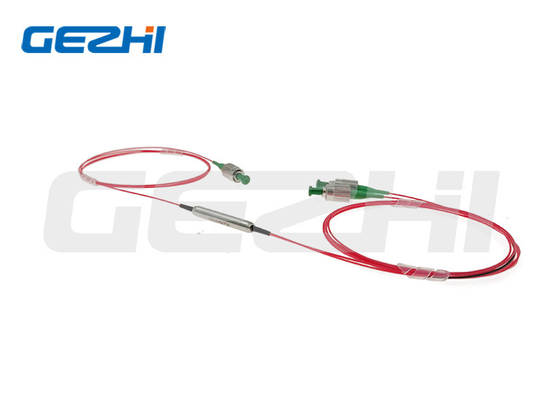

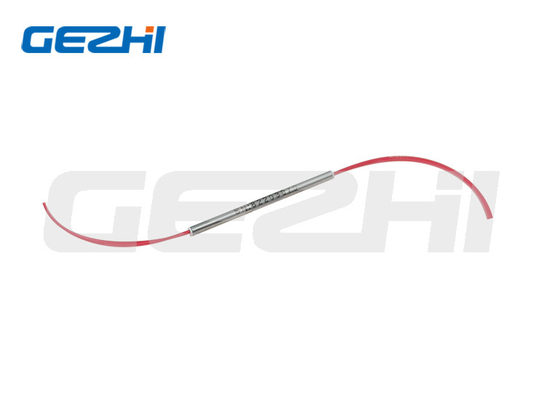

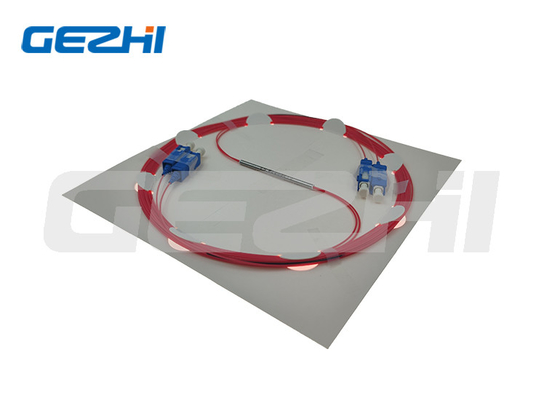

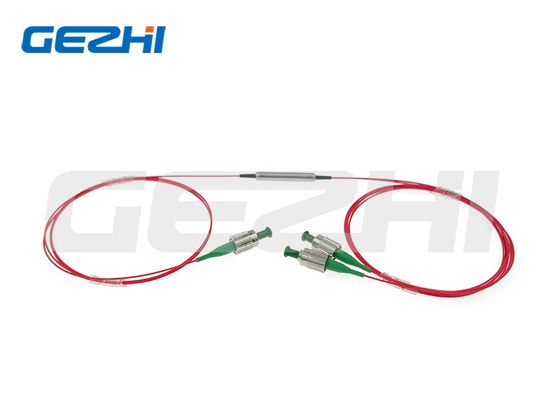

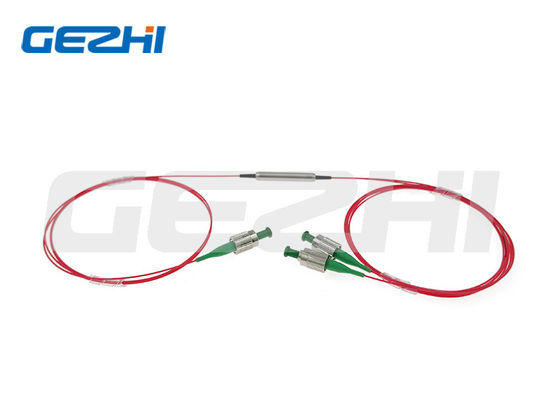

525nm, 630nm, 780nm, 850nm, polarisation de 980nm 1x2,2x2 maintenant le coupleur optique fondu de fibre
Aperçu de produit
la polarisation 1x2,2x2 maintenant le coupleur optique fondu de fibre emploie la fibre de maintien de fusion unique de technique et de polarisation pour établir la polarisation maintenant le coupleur standard fondu (PMC). Le rapport de accouplement a pu être choisi selon la demande du client. Il comporte la basse perte excédentaire, la petite taille et le rapport élevé d'extinction de polarisation. PMC est très utilisé pour les capteurs optiques et le compas gyroscopique optique, amplificateur optique.
Application
Amplificateur de fibre
Surveillance de puissance
Instrument optique de fibre
CARACTÉRISTIQUES
Basse perte par insertion
Perte de rendement élevé
Rapport élevé d'extinction
| Paramètres | Unité | Valeurs | |||||||||||||||
| Type | / | 1x2 ou 2x2 | |||||||||||||||
| Longueur d'onde centrale | nanomètre | 525 | 630 | 780 | 850 | 980 | |||||||||||
| Gamme de longueurs d'onde fonctionnante | nanomètre | ±10 | ±10 | ±15 | ±15 | ±20 | |||||||||||
| Max. Excess Loss | DB | 1,2 | 0,6 | 0,6 | 0,6 | 0,5 | |||||||||||
| Rapport de accouplement de robinet | % | 1±0.5%, 5±1.0%, 10±2.0%, et 50% | |||||||||||||||
| Perte par insertion | DB | L'IL a rapporté au rapport de accouplement | |||||||||||||||
| Rapport d'extinction | DB | 1x2 : ≥20 ; 2x2 : ≥18 | |||||||||||||||
| Perte de retour | DB | ≥55 | |||||||||||||||
| Max Power Handling (onde entretenue) | W | 0,1 | 0,1 | 0,5, 1, ou 3 | 0,5, 1, ou 3 | 0,5, 1, ou 3 | |||||||||||
| Charge de tension | N | ≤5 | |||||||||||||||
| Température de fonctionnement | ℃ | -5~+75 | |||||||||||||||
| Température de stockage | ℃ | -40~+85 | |||||||||||||||
| Dimension de paquet | millimètre | φ3x54mm ou φ3x60mm | |||||||||||||||
| Tolérance de accouplement de rapport | % | 1/99 | 2/98 | 5/95 | 10/90 | 20/80 | 30/70 | 40/60 | 50/50 | ||||||||
| ±0.5 | ±0.6 | ±1.0 | ±1.5 | ±2.0 | ±2.5 | ±3.0 | ±3.5 | ||||||||||
Note : 1. le coupleur fondu par P.M. est tous deux fonctionnement d'axe, aucun axe peut être bloqué ; le rapport d'extinction d'essai de défaut est sur l'axe lent.
Les caractéristiques ci-dessus sont pour le dispositif sans connecteur, si avec le connecteur, l'IL sera 0.3dB plus haut, la perte de retour avec soit de réduire 5dB et le rapport d'extinction réduira 2dB.
2. Pour des applications de puissance élevée de >10W, nous emploierons le paquet de radiateur
3. S'il y a application d'impulsion, veuillez être sûr de nous informer de l'énergie d'impulsion et de la puissance de crête.
Dimensions
L'information de commande
PMFBTC-XXXX-XX-XX-X-XX-XX-XX-XX-XX
| ①Longueur d'onde : | 525=525nm ; 630=630nm ; 780=780nm ; 850=850nm ; 980=980nm ; S=Specify |
| ②Type de configuration : | 12=1x2, 22=2x2 |
| ③Rapport de accouplement : | 50=50/50 ; 40=40/60 ; 30=30/70 ; 20=:20/80 ; 10=10/90 ; 01=1/99 ; S=Specify |
| ④Type de fibre : | PM460-HP ; PM630-HP ; PM780 ; PM980 ; S=Specify |
| ⑤Manipulation de puissance : | 0L=0.5W ; 01=1W ; 02=2W |
| ⑥Dimensions de paquet : | S2=3.0x54mm ; S3=3.0x60mm ; S=Specify |
| ⑦Type de tresse : | fibre 00=bare ; tube 09=900um lâche |
| ⑧Longueur de fibre : | 08=0.8m ; 10=1m ; S=Specify |
| ⑨Type de connecteur : | FA=FC/APC ; FP=FC/UPC ; SA=SC/APC ; SP=SC/UPC ; S=Specify |
|
|
| Brand Name: | GEZHI or OEM |
| Numéro De Modèle: | polarisation 1x2,2x2 maintenant le coupleur fondu |
| Nombre De Pièces: | 1pc |
| Prix: | Négociable |

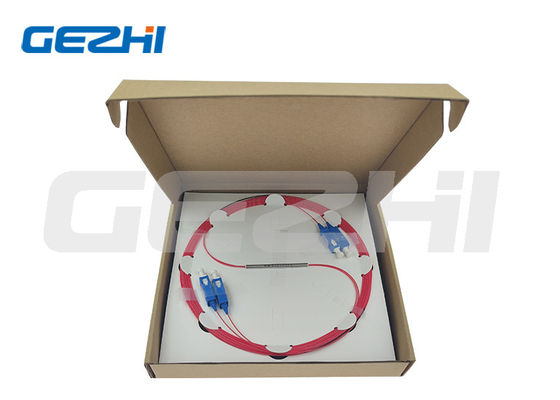

| Détails De L'emballage: | Boîte de papier |
