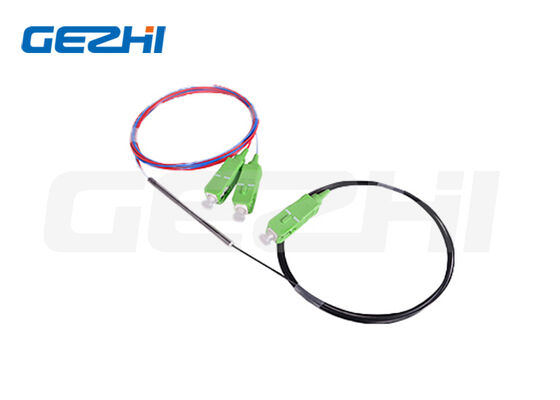

Polarisation Maintenance de WDM fusionné avec une perte d'insertion ultra-faible, un taux d'extinction de polarisation élevé et une large plage de températures de fonctionnement

Name: Polarisation Maintenance de WDM fusionné avec une perte d'insertion ultra-faible, un taux d'extinction de polarisation élevé et une large plage de températures de fonctionnement
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: Circulateur optique à maintien de polarisation TGG à 3 ports
Price: 438.00 USD
Availability: InStock

Nom De Marque:	GEZHI or OEM
Numéro De Modèle:	Circulateur optique à maintien de polarisation TGG à 3 ports
Nombre De Pièces:	1 pièce
Prix:	US$188-US$688
Délai De Livraison:	2-3 semaines
Conditions De Paiement:	T/T, Union occidentale

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

CE RoHS,ISO9001

Documents:

PM Fused WDM 488~840.pdf

Type de connecteur:

FC/SC/LC...

Longueur d'onde de fonctionnement:

488/532, 488/633, 532/633, 532/780, 633/780, 633/840 nm

Perte d'insertion:

Fibre nue ≤ 1,0 ~ 1,2 dB

Isolement:

≥13~18dB

Rapport d'extinction:

≥18 dB

Puissance CW maximale:

0,1 ~ 0,3 W

Température de fonctionnement:

-40 °C à +85 °C

Détails d'emballage:

Boîte en papier

Capacité d'approvisionnement:

2000 pièces par mois

Description du produit

WDM fondu à maintien de polarisation (488/532, 488/633, 532/633, 532/780, 633/780, 633/840 nm) | Multiplexeur par répartition en longueur d'onde PM FBT

Présentation du produit

Nos WDM à cône biconique fusionné à maintien de polarisation (PM FBT) sont des composants à fibre optique bidirectionnels conçus pour multiplexer et démultiplexer deux longueurs d'onde laser visibles distinctes tout en préservant pleinement l'état de polarisation sur les deux axes de la fibre. Fabriqués via une technologie de fusion effilée de précision, ces dispositifs offrent des performances optiques stables pour les systèmes laser à fibre visible, la microscopie biophotonique, les amplificateurs à fibre et les instruments de test optique.

Cette série prend en charge six combinaisons de longueurs d'onde standard : 488/532, 488/633, 532/633, 532/780, 633/780 et 633/840 nm. Chaque modèle est pré-adapté à une fibre PM panda dédiée (PM460-HP ou PM630-HP) pour garantir un taux d'extinction de polarisation élevé. Les deux axes de polarisation restent entièrement fonctionnels pendant le fonctionnement ; aucun axe ne sera bloqué dans des conditions normales de travail.

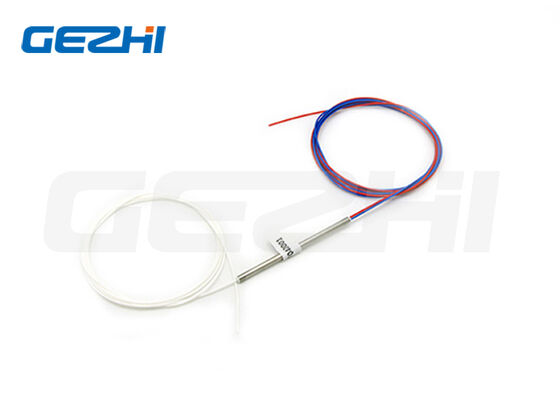

Les appareils sont proposés en fibre nue ou terminés par un emballage en tube libre de Ø900 µm, avec des connecteurs FC/APC, FC/UPC, SC/APC ou SC/UPC en option. Toutes les unités sont soumises à des tests optiques à 100 % avant expédition pour garantir des performances constantes en matière de perte, d'isolation et de polarisation.

Principales fonctionnalités

Perte d'insertion ultra faible (fibre nue ≤ 1,0 ~ 1,2 dB) sur toute la bande passante de longueur d'onde de ± 5 nm
Isolation de port élevée jusqu'à 18 dB pour les combinaisons visibles à grande longueur d'onde
Taux d'extinction de polarisation élevé ≥18 dB pour un alignement fiable du système PM
Perte de réflexion ultra-élevée ≥55 dB pour supprimer l'instabilité du laser par réflexion arrière
Large plage de températures de fonctionnement : -40 °C à +85 °C pour les environnements industriels et de laboratoire
Plusieurs puissances nominales CW de 0,1 W à 0,3 W pour différentes applications laser
Conception active à deux axes, pas de blindage de l'axe de polarisation
Deux dimensions de boîtier métallique standard : Φ3,0×60 mm (fibre nue) / Φ3,0×70 mm (tube libre de 900 µm)
Longueur de tresse, type de fibre, paires de longueurs d'onde et terminaisons de connecteur personnalisables
Tolérance de charge de traction jusqu'à 5 N pour les tresses de fibres standard
Emballage métallique solide conforme RoHS avec une excellente stabilité mécanique

Applications typiques

Lasers à fibre à longueur d'onde visible et systèmes combinés de lasers à pompe
Amplificateurs à fibre optique à maintien de polarisation
Instruments de laboratoire de tests et mesures optiques
Équipement de microscopie confocale, d'imagerie par fluorescence et de biophotonique
Systèmes de détection par fibre de lumière visible
Voies de distribution laser multi-longueurs d'onde

Spécifications optiques et mécaniques complètes

Toutes les données de performances mesurées sur des assemblages de fibres nues sans connecteurs.

Paramètre	Unité	Valeurs
Longueur d'onde de fonctionnement	nm	488/532	488/633	532/633	532/780	633/780	633/840
Bande passante de longueur d'onde	nm	±5	±5	±5	±5	±5	±5
Perte d'insertion (fibre nue)	dB	≤1,2	≤1,2	≤1,0	≤1,0	≤1,0	≤1,0
Isolement	dB	≥13	≥15	≥15	≥18	≥18	≥18
Taux d'extinction	dB	≥18	≥18	≥18	≥18	≥18	≥18
Type de fibre PM correspondant	—	PM460-HP	PM460-HP	PM630-HP	PM630-HP	PM630-HP	PM630-HP
Puissance optique maximale CW	W	0,1	0,1	0,2	0,3	0,3	0,3
Perte de retour (tous les modèles)	dB	≥55
Charge de traction maximale	N	≤5
Température de fonctionnement	°C	-40 ~ +85
Température de stockage	°C	-40 ~ +85
Taille du paquet standard	mm	Φ3,0×60 (fibre nue) / Φ3,0×70 (tube lâche de 900 µm)

Notes de spécifications importantes

S'il est équipé de connecteurs fibre : la perte d'insertion augmente de 0,3 dB, la perte de réflexion diminue de 5 dB, le taux d'extinction diminue de 2 dB.
Ce WDM à fusion PM prend en charge simultanément les deux axes de polarisation ; aucun axe de polarisation ne sera bloqué pendant le fonctionnement.

Répartition du code de commande

Format du modèle : PMFUWDM-102-XX/XX-XXX-SXX-XX-XX-XX

Configuration du port : 102 = 1×2 WDM bidirectionnel
Paire de longueurs d'onde : 488/532, 488/633, 532/633, 532/780, 633/780, 633/840 ; S = Spécification personnalisée
Type de fibre : PM460, PM630 ; S = Spécification personnalisée
Dimension de l'emballage : S3 = Φ3,0×60 mm ; S4 = Φ3,0 × 70 mm ; S = Spécification personnalisée
Type de tresse : 00 = fibre nue ; 09 = Tube libre de 900 µm
Longueur de la fibre : 08 = 0,8 m ; 10 = 1 m ; S = Spécification personnalisée
Type de connecteur : FA = FC/APC ; FP = FC/CUP ; SA = SC/APC ; SP = SC/CUP ; S = Spécification personnalisée

Exemple de numéro de modèle

PMFUWDM-102-633/780-PM630-S4-09-10-FA
Signification : 1 × 2 WDM, 633/780 nm, fibre PM630-HP, boîtier Φ3,0 × 70 mm, tube lâche 900 µm, fibre 1 m, connecteurs FC/APC

Foire aux questions (FAQ)

Q1 : Ce PM WDM peut-il être utilisé à la fois pour le multiplexage et le démultiplexage ?

R : Oui. Le composant est entièrement bidirectionnel. Combinez deux longueurs d'onde laser au niveau du port commun ou divisez l'entrée à double longueur d'onde en deux bras de sortie distincts à longueur d'onde unique.

Q2 : Comment les connecteurs affectent-ils les performances optiques ?

R : Toutes les versions connectées introduiront une dégradation mineure des performances : perte d'insertion de +0,3 dB, perte de retour de -5 dB et taux d'extinction de -2 dB par rapport aux unités à fibre nue. La capacité de traitement de la puissance reste inchangée.

Q3 : Quelle est la différence entre la fibre PM460-HP et PM630-HP ?

R : Le PM460-HP est optimisé pour les longueurs d'onde visibles plus courtes (488/532/633 nm). Le PM630-HP est conçu pour les bandes visibles plus longues (532/780, 633/780, 633/840 nm) afin de maintenir des performances de polarisation supérieures à des longueurs d'onde plus longues.

Q4 : Pouvez-vous fournir des combinaisons de longueurs d'onde personnalisées en dehors des séries standard répertoriées ?

R : Des paires de longueurs d'onde personnalisées, des mises à niveau haute puissance, des longueurs de fibre étendues et des types de connecteurs alternatifs (LC, ST, MU) sont disponibles sur demande technique. Les services de marquage de boîtiers OEM sont également pris en charge.

Q5 : Quelle est la force de traction maximale autorisée sur les tresses en fibre ?

R : La charge de traction maximale nominale est de 5 N. Une traction excessive endommagera la région conique fusionnée et dégradera les performances optiques de manière permanente.

Q6 : Quelle plage de température convient pour un fonctionnement à long terme ?

A : -40 °C à +85 °C pour un fonctionnement continu. La température de stockage correspond à la plage de fonctionnement ; éviter la condensation à l’intérieur de l’emballage métallique.

Copie CTA inférieure

Demandez un devis pour des échantillons de laboratoire ou des commandes OEM en gros. Notre équipe technique peut vous aider avec des modifications personnalisées de longueur d’onde, de puissance et d’emballage. Contactez-nous par e-mail sales@gezhi.net ou WhatsApp pour une assistance rapide et une confirmation des délais.
