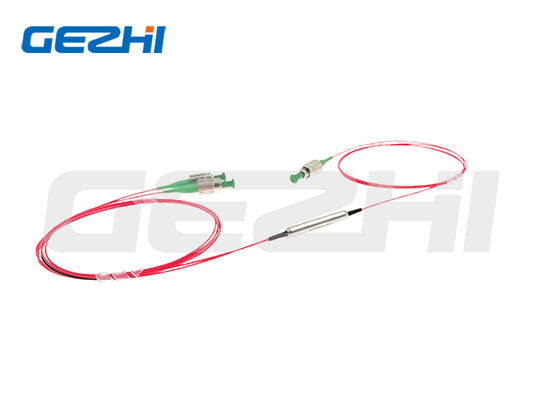

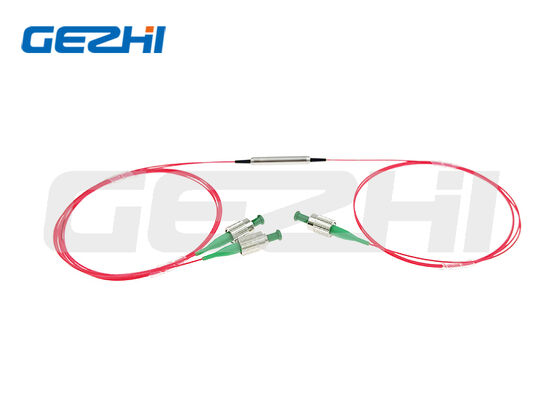

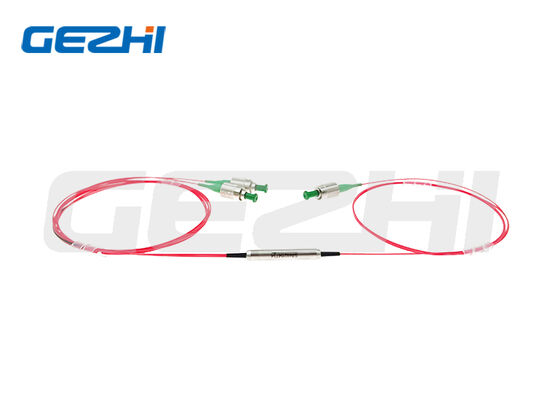

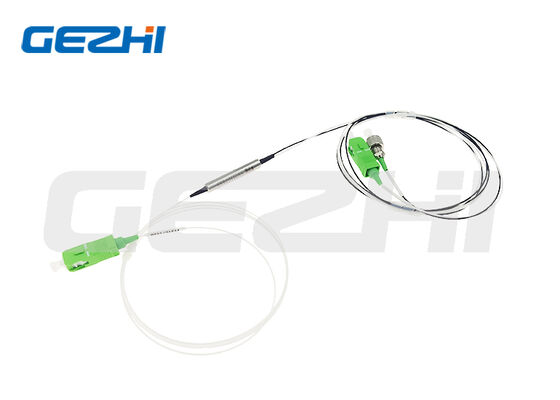

Filtre PM Polarisation WDM Maintien Filtre WDM avec très faible perte d'insertion et taux d'extinction de polarisation élevé

Name: Filtre PM Polarisation WDM Maintien Filtre WDM avec très faible perte d'insertion et taux d'extinction de polarisation élevé
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: PMFWDM-XXXX-XX-XX-X-XX-XX-XX-XX-XX
Price: 438.00 USD
Availability: InStock

Nom De Marque:	GEZHI or OEM
Numéro De Modèle:	PMFWDM-XXXX-XX-XX-X-XX-XX-XX-XX-XX
Nombre De Pièces:	1 pièce
Prix:	US$188-US$688
Délai De Livraison:	2-3 semaines
Conditions De Paiement:	T/T, Union occidentale

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

CE RoHS,ISO9001

Documents:

PM Filter WDM.pdf

Perte d'insertion:

≤0,8 dB (port de passage), ≤0,5 dB (port de réflexion)

Isolement:

≥25~30 dB (passage), ≥12~15 dB (réflexion)

Rapport d'extinction:

≥18~20 dB

Perte de retour:

≥50dB

Gestion de la puissance maximale:

0,5/1/5 W ; >10W avec dissipateur thermique

Température de fonctionnement:

-5 ~ +75 ℃

Détails d'emballage:

Boîte en papier

Capacité d'approvisionnement:

2000 pièces par mois

Description du produit

1. Présentation du produit

Nom du produit

Filtre de maintien de polarisation WDM / Filtre PM WDM

Fabricant

Gezhi Photonique Co., Ltd

Notre filtre PM WDM est un multiplexeur professionnel par répartition en longueur d'onde à maintien de polarisation, conçu pour séparer/combiner deux signaux optiques de longueurs d'onde différentes dans des circuits à fibre à maintien de polarisation. Nous prenons en charge plusieurs combinaisons de longueurs d'onde grand public pour les systèmes de laser à fibre, de communication optique, de CATV et de réseaux optiques passifs. Emballage standard Φ5,5 × 35 mm, fibre amorce personnalisable, connecteur et boîtier de dissipateur thermique haute puissance.

Combinaisons de longueurs d'onde disponibles

980/1030nm
980/1064nm
980/1550 nm
1064/1550nm
1310/1550nm
1480/1550nm
2000/1550nm

2. Caractéristiques principales du produit

✅ Perte d'insertion ultra faible
✅ Perte de retour élevée ≥50dB
✅ Taux d'extinction de polarisation élevé
✅ Longueur d'onde stable et perte sous variation de température
✅ Plusieurs options d'alimentation CW : 0,5 W / 1 W / 5 W (pack dissipateur thermique 10 W + disponible)
✅ Boîtier métallique compact Φ5,5 × 35 mm
✅ Fibre PM personnalisée, fibre monomode, longueur de tresse et connecteurs
✅ Large plage de températures de fonctionnement -5 ℃ ~ +75 ℃

3. Principales applications

Système de transmission à fibre optique CATV
Système de multiplexage et démultiplexage optique WDM
Réseau optique passif EPON / GPON
Combinateur de pompe laser à fibre et séparation des signaux
Équipement de test de fibre de maintien de polarisation
Communication optique infrarouge moyen 2 μm (modèle 2000/1550 nm)

4. Spécifications techniques complètes

Tableau des paramètres standards

Paramètre	Unité	Performances standards
Perte d'insertion du port de passage	dB	≤0,8
Refléter la perte d'insertion du port	dB	≤0,5 (2000/1550 : ≤0,8)
Réussir l'isolation @Reflect Wavelength	dB	≥25~30
Réfléchir l'isolation @Pass Wavelength	dB	≥12~15
Taux d'extinction	dB	≥18~20
Perte de retour	dB	≥50
Stabilité thermique de longueur d'onde	nm/℃	≤0,003
Stabilité thermique de perte d'insertion	dB/℃	≤0,005
Gestion de la puissance maximale CW	W	0,5/1/5 ; >10 W avec dissipateur thermique
Charge de traction	N	≤5
Température de fonctionnement	℃	-5 ~ +75
Température de stockage	℃	-40 ~ +85
Taille du paquet standard	mm	Φ5,5 × 35

Tableau de correspondance de bande de longueur d'onde

Code modèle	Bande passante (nm)	Bande réfléchissante (nm)
T1064/R980	1020 ~ 1080	960 ~ 990
T1550/R980	1520~1580	960 ~ 990
T1550/R1064	1520~1580	1020 ~ 1080
T1550/R1310	15h30 ~ 16h00	1270~1350
T1550/R1480	1535~1580	1470~1490
T2000/R1550	1950~2050	15h30 ~ 1570

Remarques importantes

Les spécifications ci-dessus s'appliquent aux appareils à fibre nue. Equipé de connecteurs : Perte d'insertion +0,3dB, Perte de retour -5dB, Taux d'extinction -2dB.
Pour les puissances élevées supérieures à 10 W, l’emballage du dissipateur thermique est obligatoire.
Application du signal d'impulsion : veuillez fournir l'énergie d'impulsion et la puissance de crête pour une conception personnalisée.

5. Explication du code de commande

Format de commande : PMFWDM-XXXX-XX-XX-X-XX-XX-XX-XX-XX

Position du code	Définition	Options facultatives
① Combinaison de longueurs d'onde	Paire double longueur d'onde	0698=T1064/R980 ; 5598=T1550/R980 ; 5564=T1550/R1064 ; 5531=T1550/R1310 ; S=Personnalisé Spécifier
② Axe de polarisation de travail	Conception de l'axe de polarisation	B=Les deux axes fonctionnent ; F = Axe lent uniquement, axe rapide bloqué
③ Port Com & Pass Fibre	Type de fibre PM	PM980 / PM1550 / PM1060 / PM1950 / S=Personnalisé
④ Fibre de port réfléchissante	Type de fibre	PM980 / PM1550 / PM1060 / PM1950 / SMF-28E / S=Personnalisé
⑤ Puissance nominale	Puissance CW maximale	0L=0,5W ; 01=1W ; 02=2W ; puissance supérieure personnalisable
⑥ Taille du paquet	Dimension logement	S1 = Φ5,5 × 35 mm ; S = taille personnalisée
⑦ Type de queue de cochon	Protection des fibres	00=Fibre nue ; 09 = tube lâche de 900 μm
⑧ Longueur de la fibre	Longueur de la tresse	08=0,8m ; 10=1m ; S = longueur personnalisée
⑨Type de connecteur	Connecteur d'extrémité	FA = FC/APC ; FP=FC/UPC ; SA = SC/APC ; SP = SC/UPC ; S=Connecteur personnalisé

Service personnalisé

Combinaisons de longueurs d'onde personnalisées au-delà des séries standard
Correspondance fibre PM/fibre monomode personnalisée
Longueur de fibre personnalisée, tube lâche, structure de câble
Tous les connecteurs fibre optique (FC, SC, LC, ST etc.)
Emballage de dissipateur thermique haute puissance pour laser 10 W+
Conception spéciale pour les applications laser à impulsion

6.Dimensions

Filtre PM Polarisation WDM Maintien Filtre WDM avec très faible perte d'insertion et taux d'extinction de polarisation élevé 0

7. Pourquoi choisir le filtre Gezhi Photonics PM WDM ?

Fabricant professionnel se concentrant sur les composants passifs en fibre PM depuis plus d'années
Tests de performances optiques stricts pour garantir une faible perte et une isolation élevée
Performance thermique stable pour une utilisation extérieure et industrielle à long terme
Personnalisation flexible pour les projets laser fibre, télécommunications et CATV
Prix de gros direct d'usine compétitif pour les commandes groupées
Délai de livraison rapide et support technique après-vente fiable
Fiche technique complète et rapport de test fournis pour chaque lot

8. FAQ

Q1 : Quelle est la différence entre le filtre PM WDM et le WDM ordinaire ?

R : Le filtre PM WDM utilise une fibre à maintien de polarisation, qui peut maintenir un état de polarisation linéaire de la lumière, adapté aux lasers à fibre et aux systèmes optiques sensibles à la polarisation ; Le WDM ordinaire utilise uniquement une fibre monomode sans fonction de rétention de polarisation.

Q2 : Pouvez-vous prendre en charge une puissance élevée supérieure à 10 W ?

R : Oui. Nous concevons des boîtiers de dissipateurs thermiques pour les applications haute puissance supérieures à 10 W CW. Veuillez nous informer de la puissance de travail lors de votre demande.

Q3 : Proposez-vous des modèles de longueur d’onde personnalisés ?

R : Oui. Si nos combinaisons de longueurs d'onde standard ne peuvent pas répondre à votre demande, nous pouvons développer un filtre PM WDM de longueur d'onde personnalisé en fonction de vos besoins.

Q4 : Quelle est l'augmentation des pertes lors de l'ajout de connecteurs fibre ?

R : Les appareils dotés de connecteurs ajouteront une perte d'insertion de 0,3 dB, réduiront la perte de retour de 5 dB et diminueront le taux d'extinction de 2 dB par rapport aux versions à fibre nue.

9.Notre service

Conception personnalisée, vente en gros en gros, commande d'échantillons, support technique
