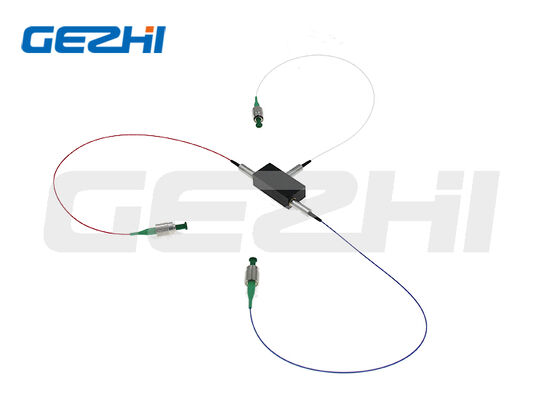

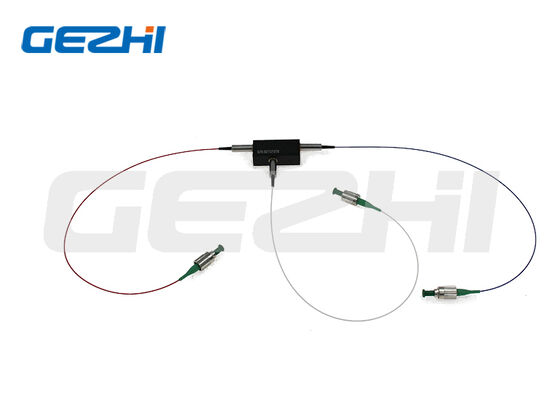

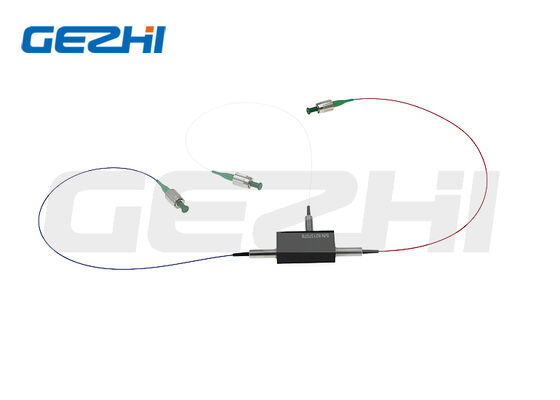

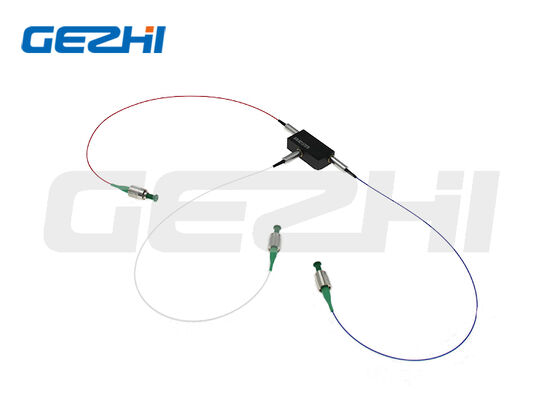

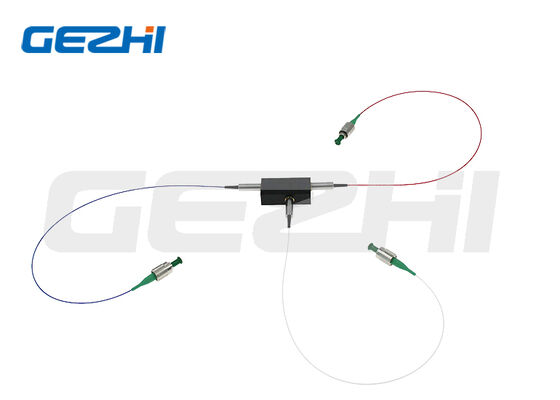

Polarisation basée sur le cristal TGG Maintenance Optical Circulator avec un taux d'extinction élevé, une faible perte d'insertion et une large couverture de longueur d'onde

Name: Polarisation basée sur le cristal TGG Maintenance Optical Circulator avec un taux d'extinction élevé, une faible perte d'insertion et une large couverture de longueur d'onde
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: Circulateur optique à maintien de polarisation TGG à 3 ports
Price: 638.00 USD
Availability: InStock

Nom De Marque:	GEZHI or OEM
Numéro De Modèle:	Circulateur optique à maintien de polarisation TGG à 3 ports
Nombre De Pièces:	1 pièce
Prix:	US$288-US$988
Conditions De Paiement:	T/T, Union occidentale

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

CE RoHS,ISO9001

Longueur d'onde de fonctionnement:

532/635/680/780/808/850/930/980/1030/1053/1064/1150 nm

Perte d'insertion:

≤ 1,5 dB (780-1 150 nm) ; ≤2,5dB (532/635/680nm)

Isolation minimale:

≥20 / ≥22dB

Rapport d'extinction:

≥18dB (type B); ≥20dB (Type F)

Puissance CW maximale:

0,5 / 5 / 10 / 20W

Taille du paquet:

70×28×26mm

Détails d'emballage:

Boîte en papier

Description du produit

Polarisation maintenant le circulateur optique basé sur TGG (532, 635, 680, 780, 808, 850, 930, 980, 1030, 1053, 1064, 1150 nm)

Vue d'ensemble du produit

Le circulateur optique basé sur la polarisation TGG de Gezhi Photonics adopte un cristal magnéto-optique à haute performance de terbium gallium garnet comme composant principal.Il couvre une large gamme de longueurs d'onde de 532 nm à 1150 nm, y compris les bandes communes visible et proche infrarouge.

Ce distributeur de PM est doté d'une perte d'insertion ultra-faible, d'une isolation supérieure, d'un taux d'extinction élevé et d'une perte de retour élevée.et deux modes de fonctionnement de l'axe de polarisation (du double axe de type B et de l'axe lent de type F uniquement). Un paquet compact standard de 70×28×26 mm est disponible, avec une fibre pigtail entièrement personnalisable, une longueur de fibre, un type de connecteur et une puissance de pointe d'impulsion.instruments optiques médicaux et systèmes d'essai optique de précision.

Principales caractéristiques

Faible perte d'insertion: ≤ 1,5 dB pour les bandes 780 ∼ 1150 nm, ≤ 2,5 dB pour les bandes 532/635/680 nm
Isolement élevé: Isolement minimum ≥ 20 dB, isolation maximale jusqu'à ≥ 26 dB
Ratio d'extinction élevé: ≥ 18 dB (type B), ≥ 20 dB (type F)
Perte de retour élevée ≥45 dB, écho croisé ultra-faible
Couverture de longueur d'onde large: 532, 635, 680, 780, 808, 850, 930, 980, 1030, 1053, 1064, 1150 nm
Options de puissance en continu multiples: 0,5 W, 5 W, 10 W, 20 W
Deux modes d'alignement de polarisation: B (les deux axes), F (axe lent uniquement)
Différents choix de fibres PM: PM460, PM630, PM780, PM980, PM1060
En option: fibre nue / tube lâche de 900 μm; longueur de fibre personnalisable
Options de connecteurs multiples: FC/UPC, FC/APC, SC/UPC, SC/APC
Large plage de température de fonctionnement: 0°C à +60°C; température de stockage: -10°C à +75°C
Des spécifications de conditionnement personnalisé, de longueur d'onde et de puissance d'impulsion sont prises en charge

Applications typiques

Amplificateurs à fibre et systèmes laser à fibre
Équipement optique médical et lasers médicaux
Instruments d'essai et de mesure optiques
Circuits optiques à polarisation de précision
Interférométrie et laboratoire

Spécifications techniques

Paramètre	Unité	Spécification
Longueur d'onde de fonctionnement	Nm	Le nombre de personnes concernées par le programme est estimé à 532.
Largeur de bande de longueur d'onde	Nm	±5 / ±10 (Dépend de la longueur d'onde)
Perte d'insertion	dB	Le nombre de jours de la semaine de travail est supérieur ou égal à:
Isolement minimal	dB	≥ 20 / ≥ 22
Le pic de l'isolement	dB	≥ 25 / ≥ 26
Taux d'extinction (type B)	dB	≥ 18 ans
Taux d'extinction (type F)	dB	≥ 20
Perte de rendement	dB	≥ 45
Écoute transversale	dB	≥ 45
Maximum de puissance de traitement CW	W	05 / 5 / 10 / 20
Charge de traction	N	≤ 5
Température de fonctionnement	°C	0 ~ + 60
Température de stockage	°C	-10 ~ +75
Taille standard du colis	mm	70 × 28 × 26

Notes importantes

Les spécifications ci-dessus s'appliquent aux dispositifs sans connecteurs. S'ils sont équipés de connecteurs, la perte d'insertion augmentera de 0,3 dB, la perte de retour diminuera de 5 dB,et le taux d'extinction diminuera de 2 dB.

Pour les applications de fonctionnement par impulsion, veuillez nous informer à l'avance de l'énergie d'impulsion et de la puissance de pointe afin de faire correspondre le produit approprié.

Les dimensions

Informations relatives à la commande

Le code de modèle est le suivant: PMCIR-X-XXXX-X-XX-XX-XX-XX-XX-XX-XX-XX-XX-XX

Numéro de série.	Paramètre	Définition du code
①	Port	3 = 3 ports
②	Longueur d'onde	Le nombre de personnes concernées par le programme est estimé à 532. S = longueur d'onde spécifiée sur mesure
③	Alignement de l'axe	B = Les deux axes fonctionnant F = Axe travaillant lentement, axe rapide bloqué N = type non-PM
④	Gestion de l'énergie	0L = 0,5 W 01 = 1 W 10 = 10 W 20 = 20 W S = Puissance spécifiée sur mesure
⑤	Type de fibre	Les éléments suivants sont utilisés: PM460, PM630, PM780, PM980, PM1060 S = fibre spécifiée sur mesure
⑥	Dimension du colis	T2 = 70 × 28 × 26 mm standard S = Taille de l'emballage spécifiée sur mesure
⑦	Type de queue de porc	00 = fibres nues 09 = tube en vrac de 900 μm
⑧	Longueur de la fibre	08 = 0,8 m 10 = 1m S = longueur spécifiée sur mesure
⑨	Type de connecteur	FP = FC/UPC FA = FC/APC SP = SC/UPC SA = SC/APC S = connecteur spécifié sur mesure / fibre nue sans connecteur
⑩	Puissance maximale de l' impulsion	00 = Vague continue (CW) 10 = puissance de pointe de 10 kW 20 = 20 kW de puissance de pointe SS = Puissance d'impulsion spécifiée sur mesure

Tableau d'information sur l'emballage

Nom de l'article	Détails
Type d'emballage	Sacs individuels en PE ou emballages personnalisés
Option d' étiquette	Étiquette du produit / Étiquette OEM
Carton extérieur	Carton standard à l'exportation
Support par échantillon	Disponible
Fourniture en vrac	Disponible
