Détails sur le produit:
Conditions de paiement et expédition:
|
| Numéro de modèle: | 1X2 (2X2) P.M. a fondu le coupleur | Type: | Solutions de FTTx |
|---|---|---|---|
| Longueur d'onde: | 1030nm, 1064nm, 1310nm, 1550nm, 2000nm | temps de garantie: | 36 mois |
| Catégorie: | Catégorie de P ou une catégorie | Application: | CATV/FTTH |
| Connecteur: | FC/APC ou personnalisable | ||
| Surligner: | coupleur 2x fondu par 14H,Le P.M. a fondu le coupleur pour l'amplificateur de fibre |
||

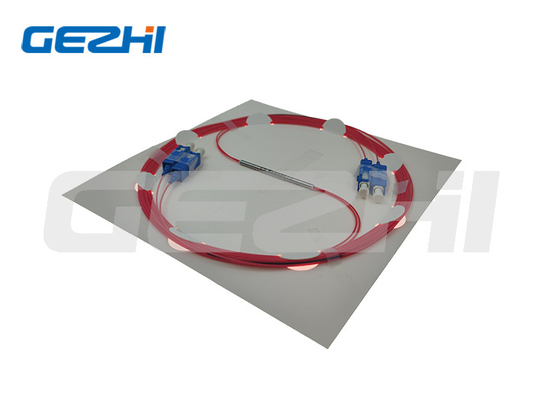

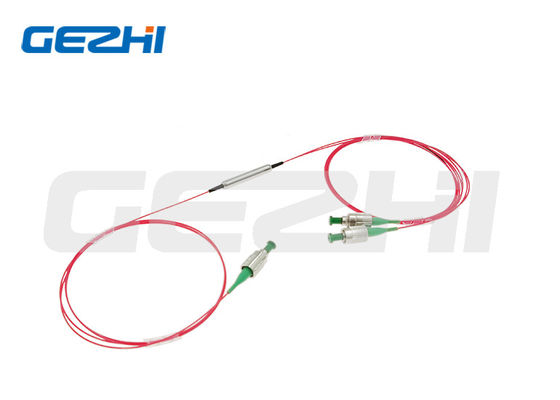

Nouveau venu 1030nm, 1064nm, 1310nm, 1550nm, coupleur fondu par 14H de 2000nm 1x2,2x pour l'amplificateur de fibre
Aperçu de produit
Comme intégrateur composant, nous pouvons construire les composants supplémentaires directement sur les fibres de coupleur. Les exemples incluent les filtres réglables, les atténuateurs variables, ou les collimateurs. Gezhi Photonics a la capacité pour connectorize les fibres des diviseurs fondus avec tous les connecteurs standard tels que FC, Sc, St, LC etc. et finitions (PC superbe, ultra PC, PC à angles [RPA] etc.). En établissant ces dispositifs directement sur le coupleur fibers.saves le client le coût et la perte par insertion supplémentaires des connecteurs et les adaptateurs intermédiaires, ou la période et le coût d'épissure de fusion. Les dispositifs directement établis sont également la meilleure manière de maintenir les rapports plus élevés possible d'extinction de polarisation.
Détails de produit
FEATURES&Application
|
Caractéristiques Perte par insertion de *Low Le *High renvoient la perte Rapport d'extinction de *High |
Applications Amplificateur de *Fiber Surveillance de *Power Instrument optique de *Fiber |
| Paramètres | Unité | Valeurs | |||||||||||||||
| Type | / | 1x2 ou 2x2 | |||||||||||||||
| Longueur d'onde centrale | nanomètre | 1030 | 1064 | 1310 | 1550 | 2000 | |||||||||||
| Gamme de longueurs d'onde fonctionnante | nanomètre | ±20 | ±20 | ±20 | ±20 | ±15 | |||||||||||
| Max. Excess Loss | DB | 0,5 | 0,5 | 0,4 | 0,4 | 0,6 | |||||||||||
| Rapport de accouplement de robinet | % | 1±0.5%, 5±1.0%, 10±2.0%, et 50% | |||||||||||||||
| Perte par insertion | DB | L'IL a rapporté au rapport de accouplement | |||||||||||||||
| Rapport d'extinction | DB | 1x2 : ≥20 ; 2x2 : ≥18 | |||||||||||||||
| Perte de retour | DB | ≥55 | |||||||||||||||
| Max Power Handling (onde entretenue) | W | 0,5, 1, ou 3 | |||||||||||||||
| Charge de tension | N | ≤5 | |||||||||||||||
| Température de fonctionnement | ℃ | -5~+75 | |||||||||||||||
| Température de stockage | ℃ | -40~+85 | |||||||||||||||
| Dimension de paquet | millimètre | φ3x54mm ou φ3x60mm | |||||||||||||||
| Tolérance de accouplement de rapport | % | 1/99 | 2/98 | 5/95 | 10/90 | 20/80 | 30/70 | 40/60 | 50/50 | ||||||||
| ±0.5 | ±0.6 | ±1.0 | ±1.5 | ±2.0 | ±2.5 | ±3.0 | ±3.5 | ||||||||||
Note : 1. le coupleur fondu par P.M. est tous deux fonctionnement d'axe, aucun axe peut être bloqué ; le rapport d'extinction d'essai de défaut est sur l'axe lent.
Les caractéristiques ci-dessus sont pour le dispositif sans connecteur, si avec le connecteur, l'IL sera 0.3dB plus haut, la perte de retour avec soit de réduire 5dB et le rapport d'extinction réduira 2dB.
2. Pour des applications de puissance élevée de >10W, nous emploierons le paquet de radiateur
3. S'il y a application d'impulsion, veuillez être sûr de nous informer de l'énergie d'impulsion et de la puissance de crête.
Dimensions
L'information de commande
PMFBTC-XXXX-XX-XX-X-XX-XX-XX-XX-XX
| ①Longueur d'onde : | 1030=1030nm ; 1064=1064nm ; 1310=1310nm ; 1550=1550nm ; 2000=2000nm ; S=Specify |
| ②Type de configuration : | 12=1x2, 22=2x2 |
| ③Rapport de accouplement : | 50=50/50 ; 40=40/60 ; 30=30/70 ; 20=:20/80 ; 10=10/90 ; 01=1/99 ; S=Specify |
| ④Type de fibre : | PM980 ; PM1060 ; PM1300 ; PM1550 ; PM1950 ; S=Specify |
| ⑤Manipulation de puissance : | 0L=0.5W ; 01=1W ; 02=2W |
| ⑥Dimensions de paquet : | S2=3.0x54mm ; S3=3.0x60mm ; S=Specify |
| ⑦Type de tresse : | fibre 00=bare ; tube 09=900um lâche |
| ⑧Longueur de fibre : | 08=0.8m ; 10=1m ; S=Specify |
| ⑨Type de connecteur : | FA=FC/APC ; FP=FC/UPC ; SA=SC/APC ; SP=SC/UPC ; S=Specify |
