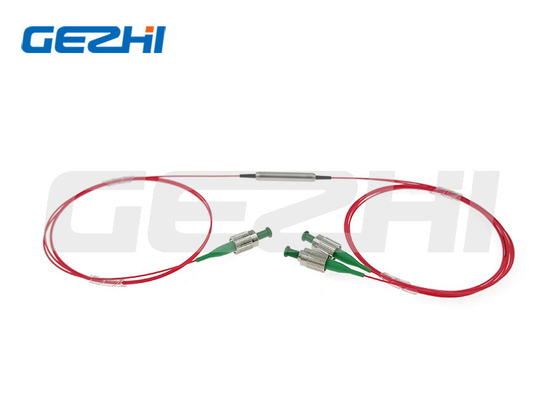

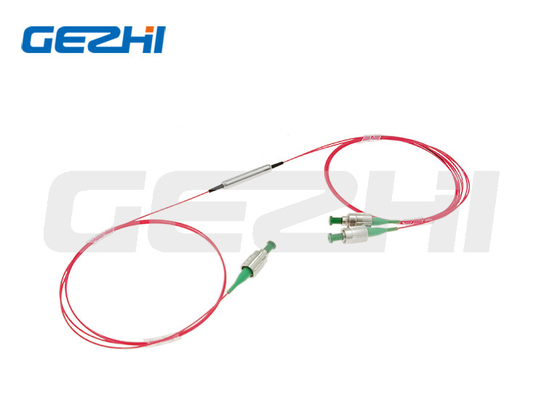

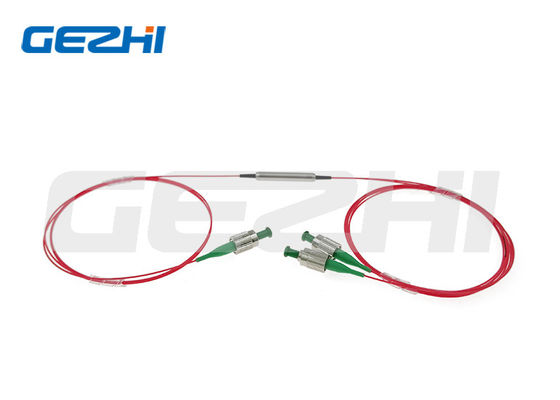

Coupleur de filtre à maintien de polarisation 1x2 et 2x2 avec longueurs d'onde 1310/1480/1550/1940/2000nm et rapport d'extinction élevé

Name: Coupleur de filtre à maintien de polarisation 1x2 et 2x2 avec longueurs d'onde 1310/1480/1550/1940/2000nm et rapport d'extinction élevé
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: le 14H 1x2,2x filtrent le coupleur
Price: 638.00 USD
Availability: InStock

Nom De Marque:	GEZHI or OEM
Numéro De Modèle:	le 14H 1x2,2x filtrent le coupleur
Nombre De Pièces:	1pc
Prix:	US$288-US$988
Conditions De Paiement:	T/T, Union occidentale

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

LA CHINE

Certification:

CE RoHS,ISO9001

Longueur d'onde:

1310/1480/1550/1940/2000nm

Détails d'emballage:

Boîte de papier

Capacité d'approvisionnement:

5000pcs par mois

Mettre en évidence:

Coupleur de maintien de filtre de polarisation

Coupleur de filtre des solutions P.M. de FTTx

le 14H 2x filtrent le coupleur

Description du produit

Coupleur à filtre à maintien de polarisation 1x2 2x2 Longueur d'onde 1310/1480/1550/1940/2000nm

Prix d'usine Coupleur à filtre à maintien de polarisation 1x2, 2x2 Longueur d'onde 1310/1480/1550/1940/2000nm

Présentation du produit

Le coupleur à maintien de polarisation est un dispositif de type micro-optique à filtre qui assure la division du signal optique tout en préservant la polarisation avec un ER élevé. Le coupleur à maintien de polarisation est disponible dans une large gamme de rapports de couplage de 1% à 50%, et est également disponible en types 1x2 et 2x2.

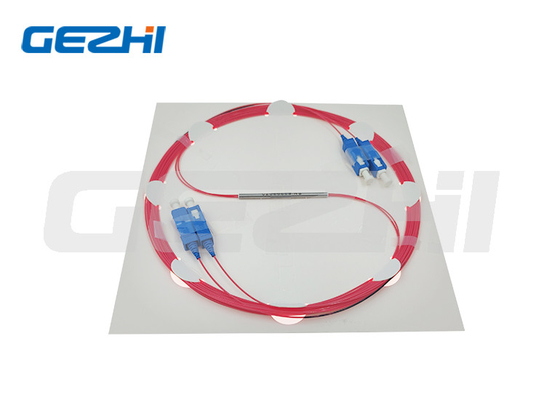

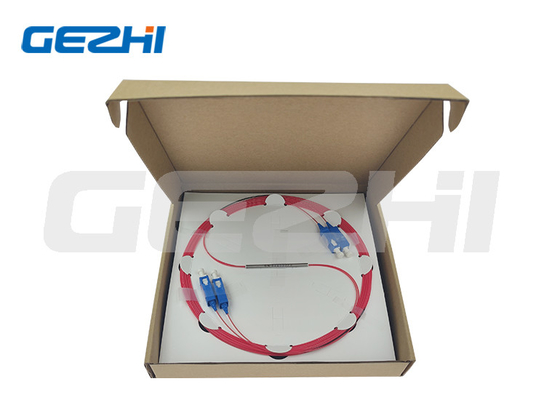

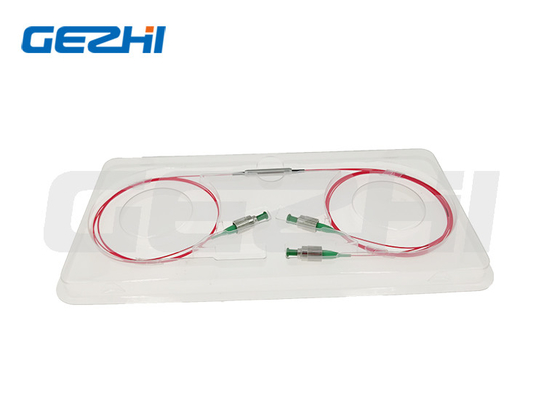

Emballage du produit

Applications et caractéristiques

Applications

Amplificateur EDFA et Raman
Capteur à fibre
Instrument optique à fibre

Caractéristiques

Faible perte d'insertion
Perte de retour élevée
Rapport d'extinction élevé

Spécification du produit

Paramètres	Unité	Valeurs
Type	/	1x2 ou 2x2
Longueur d'onde centrale	nm	1310 \| 1480 \| 1550 \| 1940 \| 2000
Plage de longueurs d'onde de fonctionnement	nm	±40 \| ±40 \| ±40 \| ±40 \| ±40
Rapport de couplage de dérivation	%	1±0.5%, 5±1.0%, 10±2.0%, et 50%
Perte d'insertion	dB	PI liée au rapport de couplage
Perte excédentaire	dB	1x2:≤0.7 ; 2x2:≤1.0 \| 1x2:≤1.2 ; 2x2:≤1.5
Uniformité (uniquement pour 50/50)	dB	1x2:≤0.4 ; 2x2:≤0.6 \| 1x2:≤0.6 ; 2x2:≤0.8
Rapport d'extinction	dB	1x2:≥20 ; 2x2:≥18 \| 1x2:≥18 ; 2x2:≥17
Perte de retour	dB	≥50
Puissance maximale admissible (CW)	W	0.5, 1, 2 ou 5
Charge de traction	N	≤5
Température de fonctionnement	℃	-5~+75
Température de stockage	℃	-40~+85

Remarque:
1. La personnalisation est disponible. La clé d'alignement de l'axe lent par défaut du connecteur. Les spécifications ci-dessus concernent l'appareil sans connecteur. Avec connecteur, la PI sera supérieure de 0.3dB, la perte de retour sera réduite de 5dB et le rapport d'extinction sera réduit de 2dB. 2. Pour les applications haute puissance >10W, nous utiliserons un boîtier avec dissipateur thermique. 3. En cas d'application pulsée, veuillez nous informer de l'énergie de l'impulsion et de la puissance de crête.

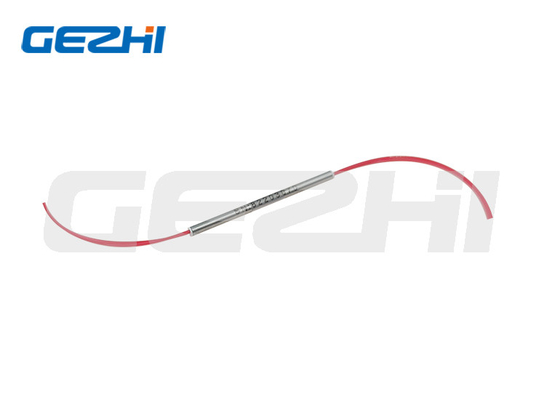

Dimensions
Informations de commande
PMFC-XXXX-XX-XX-X-XX-XX-XX-XX-XX-XX

① Longueur d'onde:

1310=1310nm; 1480=1480nm; 1550=1550nm; 1940=1940nm; 2000=2000nm; S=Spécifier

② Type de configuration:

12=1x2, 22=2x2	③ Rapport de couplage:
50=50/50; 40=40/60; 30=30/70; 20=20/80; 10=10/90; 01=1/99; S=Spécifier	④ Axe de travail:
B=Les deux axes fonctionnent, F=Axe lent fonctionne, axe rapide bloqué	⑤ Type de fibre:
PM1300; PM1550; PM1950; S=Spécifier	⑥ Puissance admissible:
0L=0.5W; 01=1W; 02=2W	⑦ Dimensions du boîtier:
S1=5.5x35mm; S=Spécifier	⑧ Type de queue de cochon:
00=fibre nue; 09=tube lâche 900um	⑨ Longueur de la fibre:
08=0.8m; 10=1m; S=Spécifier	⑩ Type de connecteur:
FA=FC/APC; FP=FC/UPC; SA=SC/APC; SP=SC/UPC; S=Spécifier
