| Brand Name: | GEZHI or OEM |
| Numéro De Modèle: | P.M. DWDM |
| Nombre De Pièces: | 1pc |
| Prix: | Négociable |
| Payment Terms: | T/T, Western Union |

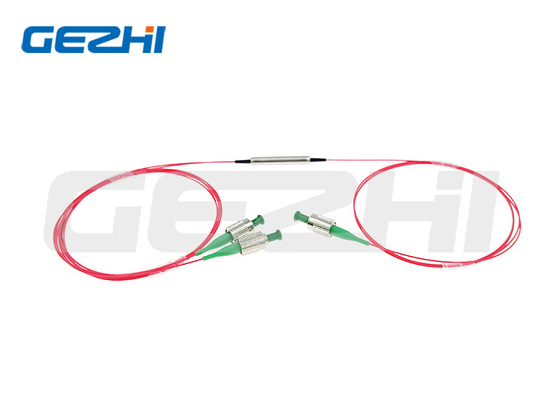

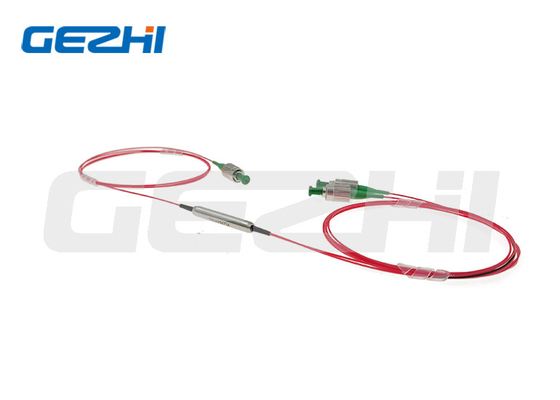

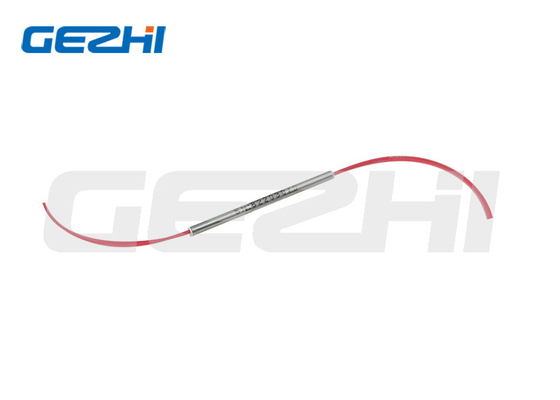

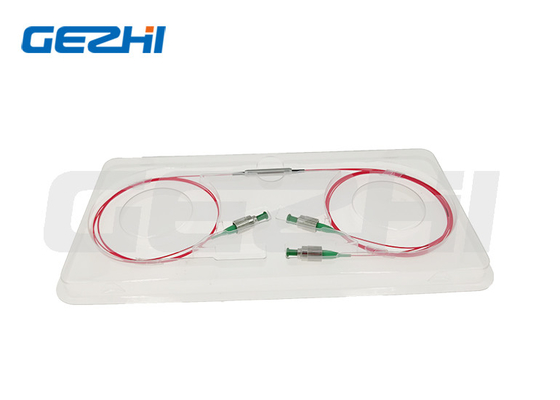

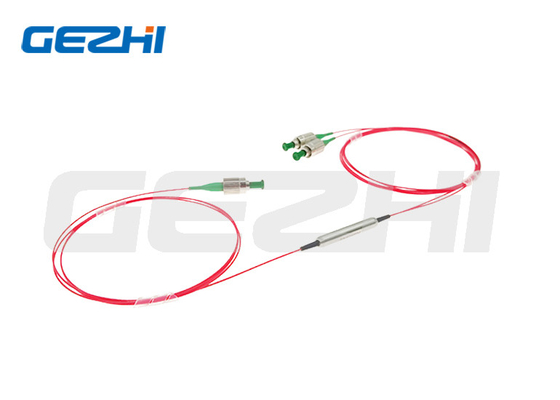

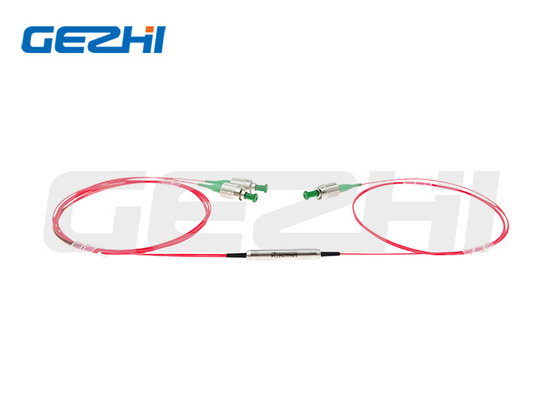

Polarisation maintenant le multiplexeur dense de Division de longueur d'onde pour des réseaux de GPON
Aperçu de produit
La polarisation de Gezhi Photonics maintenant la série dense de multiplexeur de Division de longueur d'onde est conçue et construit à la norme internationale, le P.M. DWDM peut préserver la polarisation des signaux optiques. Les dispositifs emploient ambiant les filtres stables de la couche mince et la technologie du conditionnement avancée pour réaliser une bande passante large, une basse perte par insertion, un isolement élevé de canal, une excellente stabilité environnementale et un rapport élevé d'extinction. La polarisation maintenant le WDM dense peut être employée individuellement pour exécuter un simple canal pour s'ajouter ou laisser tomber la fonction ou elle peut être employée dans des systèmes de DWDM et des systèmes de capteur.
Application
Module de DWDM
Système de DWDM
Réseaux de GPON
Liens de CATV
Caractéristiques
Basse perte par insertion
Perte de rendement élevé
Isolement élevé
Fiabilité et stabilité élevées
Spécifications produit
| Paramètres | Unité | Valeurs | ||
| L'espace de la Manche | Gigahertz | 100 | 200 | |
| Longueur d'onde centrale | nanomètre | Grille d'UIT | ||
| Exactitude centrale de longueur d'onde | nanomètre | ±0.05 | ±0.1 | |
| Bande de passage de la Manche (@-0.5dB) | nanomètre | 0,22 | 0,5 | |
| Perte par insertion maximale à 23℃ | Canal de transmission | DB | 1,0 | 0,9 |
| La Manche de réflexion | DB | 0,4 | 0,4 | |
| Min. Isolation à 23℃ | À canal adjacent | DB | 30 | 30 |
| La Manche non adjacente | DB | 40 | 40 | |
| La Manche de réflexion | DB | 12 | 12 | |
| Max. Channel Flatness | DB | 0,3 | ||
| Min. Extinction Ratio à 23℃ | DB | 20 | ||
| Stabilité thermique de Max. Wavelength | nm/℃ | 0,003 | ||
| Stabilité thermique maximale de perte par insertion | dB/℃ | 0,005 | ||
| Mn perte de retour à 23℃ | DB | 50 | ||
| Max. Power Handling (onde entretenue) | mW | 500 | ||
| Type de fibre | - | Fibre de panda de P.M. | ||
| Température de fonctionnement | ℃ | 0~+70 | ||
| Température de stockage | ℃ | -40~+85 | ||
Avec le connecteur, l'IL est 0.3dB plus haut, RL est 5dB s'abaisser, et l'ER est 2dB inférieur.
La clé de connecteur est alignée pour ralentir l'axe.
Dimensions
L'information de commande
| PMDWDM-11-234-555-67-8-999 | |
| 11 - Longueur d'onde : | 26=26CH, 27=27CH,…, 40=40CH, 41=41CH, SS=Specified |
| 2 - Configuration : | 2=1x1, 3=1x2 |
| 3 - L'espace de la Manche : | 1=100G, 2=200G |
| 4 - Axe fonctionnant : | Le fonctionnement d'axe de B=Both, axe de F=Fast a bloqué |
| 555 - Type de fibre : | 001=PM1550, 002=PM1310, SSS=Specified |
| 6 - Dimensions de paquet : | 0=φ5.5x35mm, S=Specified |
| 7 - Type de tresse : | 0=bare fibre, tube lâche de 1=900μm |
| 8 - Longueur de fibre : | 0.8=0.8m, 1.0=1m, S=Specified |
| 999 - Type de connecteur : | 0=FC/UPC, 1=FC/APC, 2=SC/UPC, 3=SC/APC, N=None, S=Specified |
|
|
