| Brand Name: | GEZHI or OEM |
| Numéro De Modèle: | P.M. FWDM |
| Nombre De Pièces: | 1pc |
| Prix: | Négociable |
| Payment Terms: | T/T, Western Union |

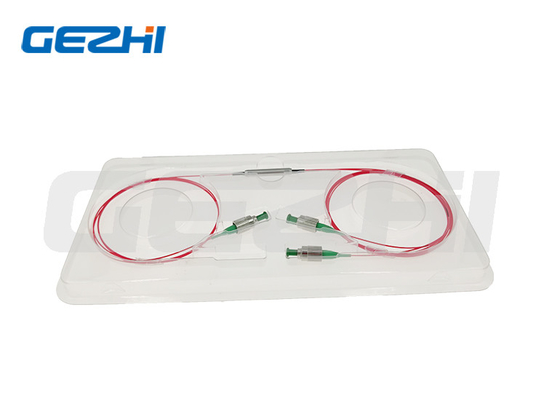

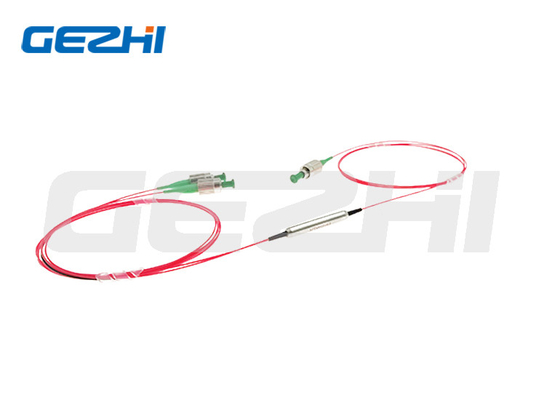

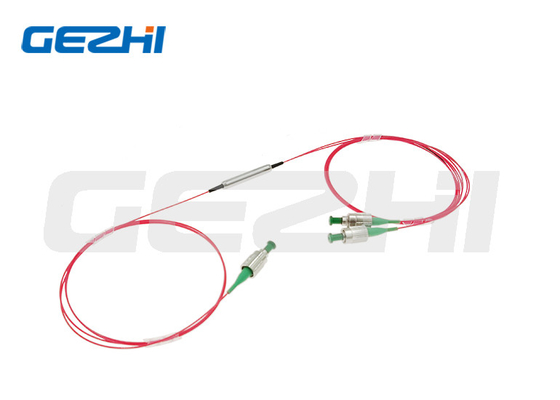

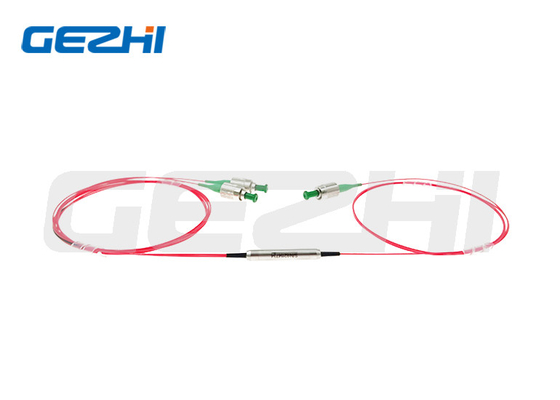

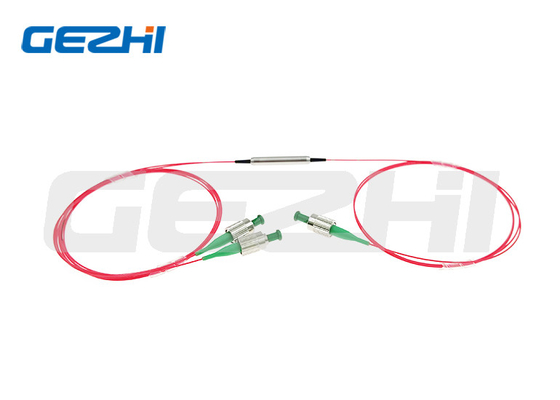

multiplexeur de maintien de Division de longueur d'onde de filtre de la polarisation 1x2 pour le système de CATV
Aperçu de produit
La série de maintien de WDM de filtre de polarisation fournit le multiplexage par répartition en longueur d'onde tout en maintenant la polarisation de signal. Le P.M. FWDM est basé sur la couche mince dans l'environnement stable filtre la technologie et est caractérisé avec le rapport élevé d'extinction, la basse perte par insertion, et la perte de rendement élevé. Ils sont idéaux pour les systèmes de réseau à grande vitesse de WDM. La série de maintien de WDM de filtre de polarisation fournit le multiplexage par répartition en longueur d'onde tout en maintenant la polarisation de signal.
Application
Système de CATV
Module de CWDM/DWDM
Réseaux d'EPON/GPON
Caractéristique
Basse perte par insertion
Perte de rendement élevé
Fiabilité et stabilité élevées
Spécifications produit
| Paramètres | Unité | Valeurs | ||||||
| Type | - | 1064/980 | 1550/980 | 1550/1064 |
1550/1480
|
2000/1550
|
||
| Longueur d'onde de transmission | nanomètre | 1020~1080 | 1520~1580 | 1520~1580 | 1535~1565 | 1950~2050 | ||
| Longueur d'onde de réflexion | nanomètre | 960~990 | 960~990 | 1020~1080 | 1480±10 | 1570±10 | ||
|
Perte par insertion maximale à 23℃ |
Canal de transmission | DB | 0,8 | 0,7 | 0,8 | 0,8 | 0,8 | |
| La Manche de réflexion | DB | 0,6 | 0,6 | 0,6 | 0,6 | 0,8 | ||
| @Reflection de Min. Transmission Isolation | DB | 30 | 30 | 30 | 30 | 25 | ||
| @Transmission de Min. Reflection Isolation | DB | 15 | 15 | 15 | 15 | 12 | ||
| Max. Channel Flatness | DB | 0,4 | ||||||
|
Min. Extinction Ratio à 23℃ |
Canal de transmission | DB | 20 | |||||
| La Manche de réflexion | DB | 18 | ||||||
| Stabilité thermique de Max. Wavelength | nm/℃ | 0,003 | ||||||
| Stabilité thermique maximale de perte par insertion | dB/℃ | 0,005 | ||||||
| Mn perte de retour à 23℃ | DB | 50 | ||||||
| Max. Power Handling (onde entretenue) | mW | 500 | ||||||
| Max. Tensile Load | N | 5 | ||||||
| Température de fonctionnement | ℃ | 0~+70 | ||||||
| Température de stockage | ℃ |
-40~+85 |
||||||
Avec des connecteurs, l'IL est 0.3dB plus haut, RL est 5dB s'abaisser, et l'ER est 2dB inférieur.
La clé de connecteur est alignée pour ralentir l'axe.
Dimensions
L'information de commande
| PMFWDM-1111-23-444-555-67-8-999 | |
| 1111 - Longueur d'onde : | 5506=T1550nm/R1064nm, 0698=T1064nm/R980nm, SSSS=Specified |
| 2 - Du type pompe : | F=Forward, B=Backward |
| 3 - Axe fonctionnant pour l'itinéraire de signal : | Le fonctionnement d'axe de B=Both, axe de F=Fast a bloqué |
| 444 - Type de fibre pour COM et le passage : | 001=PM1550, 003=PM980, 045=PM1950, SSS=Specified |
| 555 - Type de fibre pour la référence : | 001=PM1550, 003=PM980, 004=Hi1060, 008=SMF-28E, SSS=Specified |

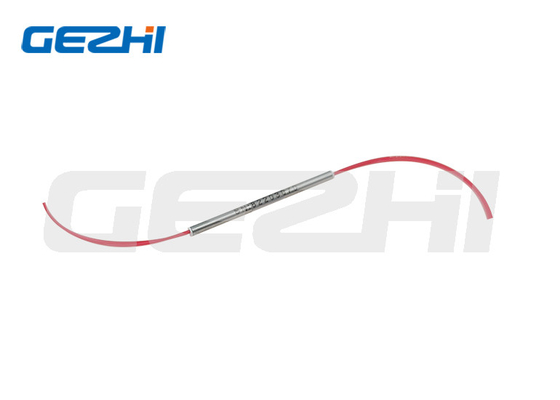

| 6 - Dimensions de paquet : | 0=φ5.5x35mm, S=Specified |
| 7 - Type de tresse : | 0=bare fibre, tube lâche de 1=900μm |
| 8 - Longueur de fibre : | 0.8=0.8m, 1.0=1m, S=Specified |
| 999 - Type de connecteur : | 0=FC/UPC, 1=FC/APC, 2=SC/UPC, 3=SC/APC, N=None, S=Specified |
|
|
