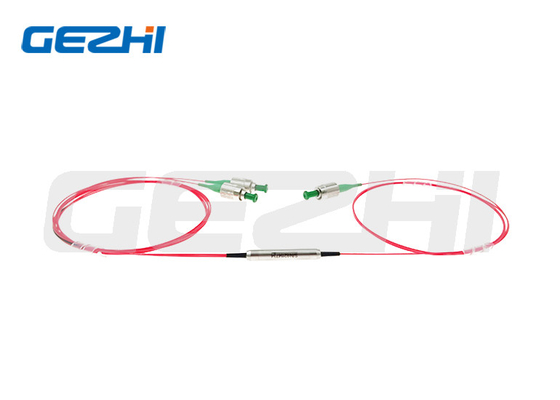

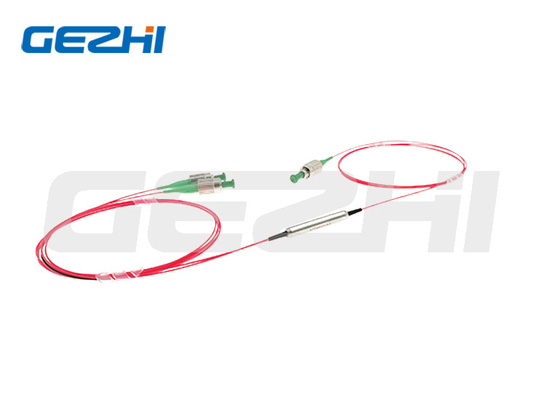

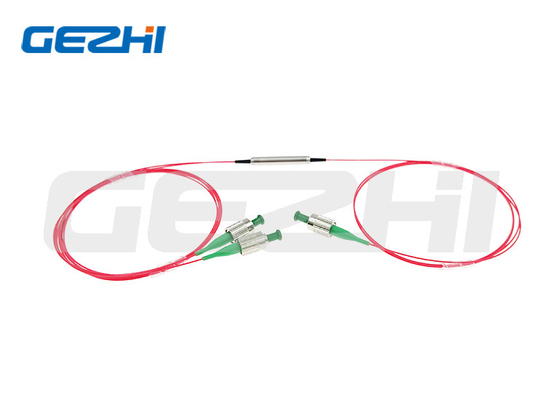

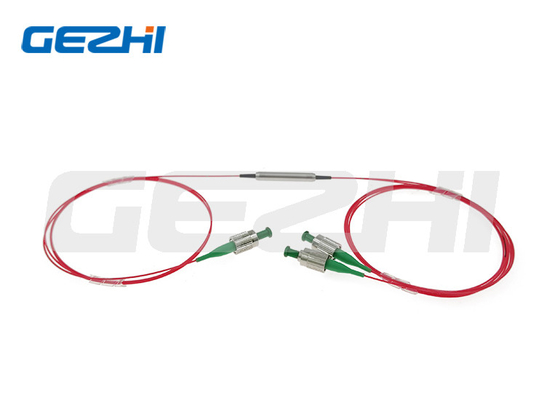

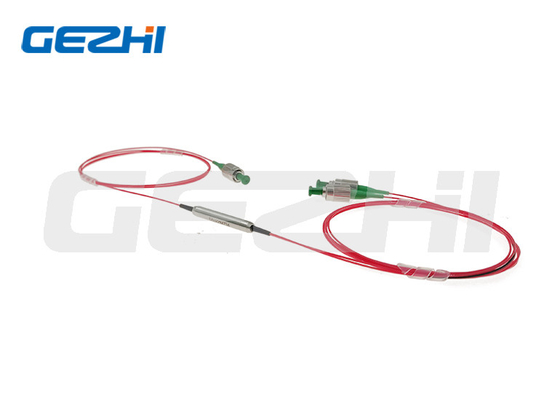

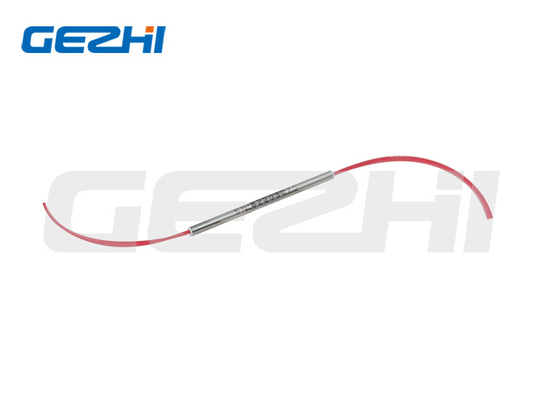

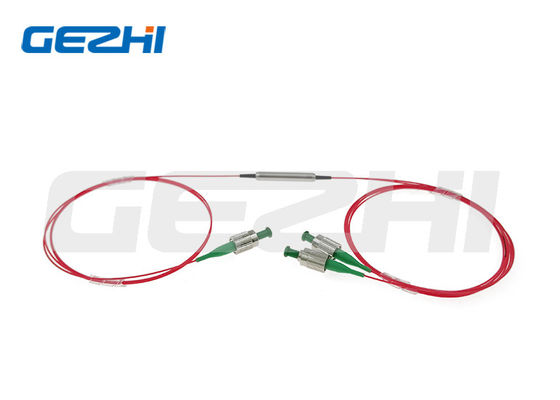

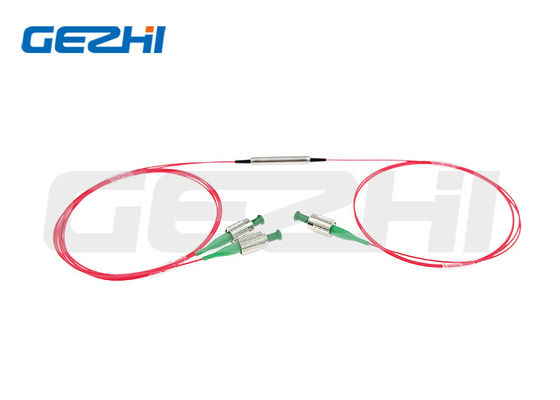

1260nm - 1620nm WDM à maintien de polarisation avec faible perte d'insertion et isolation élevée pour réseaux CWDM/OADM

Name: 1260nm - 1620nm WDM à maintien de polarisation avec faible perte d'insertion et isolation élevée pour réseaux CWDM/OADM
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: P.M. CWDM
Price: 638.00 USD
Availability: InStock

Nom De Marque:	GEZHI or OEM
Numéro De Modèle:	P.M. CWDM
Nombre De Pièces:	1pc
Prix:	US$288-US$988
Conditions De Paiement:	T/T, Union occidentale

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

LA CHINE

Certification:

CE RoHS,ISO9001

Longueur d'onde de fonctionnement:

1260~1620nm

Détails d'emballage:

Boîte de papier

Capacité d'approvisionnement:

5000pcs par mois

Mettre en évidence:

Polarisation maintenant le WDM brut

polarisation 1620nm maintenant le WDM brut

Description du produit

Polarisation de 1260 nm à 1620 nm pour les réseaux CWDM/OADM

Vue d'ensemble du produit

Le filtre à multiplexage à division de longueur d'onde grossière de polarisation est conçu et fabriqué selon des normes internationales.Ces appareils utilisent des filtres à film mince écologiquement stables et une technologie d'emballage avancée pour atteindre une large bande passante, faible perte d'insertion, isolation élevée du canal et excellente stabilité environnementale.

Ils peuvent être utilisés individuellement pour exécuter des fonctions d'ajout ou de suppression d'un seul canal, ou en cascade en séquence pour des applications multicanaux dans les systèmes CWDM.Ils sont également utilisés pour bloquer les signaux sonores indésirables dans les EDFA et les systèmes laser à fibre.

Les composants sont caractérisés par une isolation élevée, une faible perte d'insertion, un taux d'extinction élevé, une excellente stabilité environnementale et une capacité de traitement de puissance élevée.

Applications

Système CWDM
Module CWDM/OADM
Réseaux CWDM/OADM

Caractéristiques

Faible perte d'insertion et isolation
Perte de rendement élevée
Haute fiabilité et stabilité
Largeur de transmission

Spécifications du produit

Paramètres	Unité	Les valeurs
Longueur d'onde centrale	Nm	UIT ou UIT+1
Longueur d'onde de fonctionnement	Nm	1260 à 1460 ou 1460 à 1620 ou 1260 à 1620
Espace des canaux	Nm	20
Min. largeur de bande du canal @λc	Nm	± 6.5
Max. Planéité du canal	Nm	0.4
Max. Perte d'insertion à 23°C	Canaux de transmission	dB	0.6
	Canaux de réflexion	dB	0.4 (1260 à 1460 ou 1460 à 1620) ou 0,6 (1260 à 1620)
Min. Isolement à 23°C	Chanale adjacente	dB	30
	Chanale non adjacente	dB	40
	Canaux de réflexion	dB	12
Min. Perte de rendement	dB	50
Taux d'extinction minimum à 23°C	dB	20
Max. Stabilité thermique par longueur d'onde	nm/°C	0.003
Max. Perte de stabilité thermique à l'insertion	dB/°C	0.005
Max. puissance de traitement (CW)	mW	500
Température de fonctionnement	°C	0 à + 70
Température de stockage	°C	-40 à +85

Avec le connecteur, IL est 0,3 dB plus élevé, RL est 5 dB plus bas, et ER est 2 dB plus bas.

La clé de connexion est alignée sur l'axe lent.

Les dimensions

Informations relatives à la commande

Le système de contrôle de l'énergie est utilisé pour contrôler les émissions de CO2 de l'énergie.

11 - Longueur d'onde centrale:27=1270nm ou 1271nm,..., 61=1610nm ou 1611nm, SS= Spécifié

2 - Longueur d'onde de fonctionnement:F=onde complète (1260 nm~1620 nm), H=moitié d'onde (1260~1460 ou 1460~1620)

3 - Type de port3 est égal à 1x2

4 - Axe de travail pour le signal:B = Les deux axes fonctionnant, F = l'axe rapide bloqué

555 - Type de fibre:Le nombre total d'émissions de CO2 est calculé en fonction de la quantité d'émissions de CO2 produites.

6 - Dimensions de l'emballage0=φ5,5x35 mm, S=spécifié

7 - Type de queue de porc:0 = 250 μm de fibre nue, 1 = 900 μm de tube en vrac

8 - Longueur de la fibre:0.8=0,8m, 1.0=1m, S=spécifié

999 - Type de connecteur:Le nombre d'établissements de crédit est déterminé en fonction de l'établissement de crédit.
