| Brand Name: | GEZHI or OEM |
| Numéro De Modèle: | Le P.M. a fondu le WDM |
| Nombre De Pièces: | 1pc |
| Prix: | Négociable |
| Payment Terms: | T/T, Western Union |

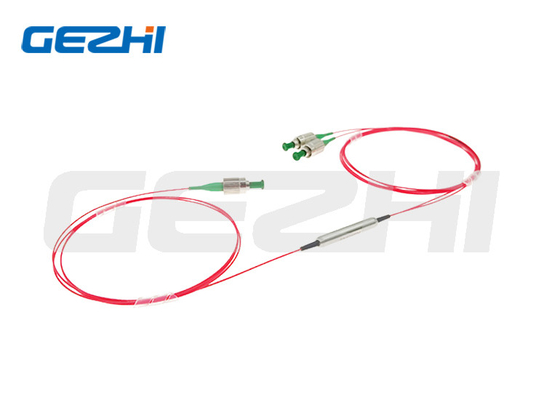

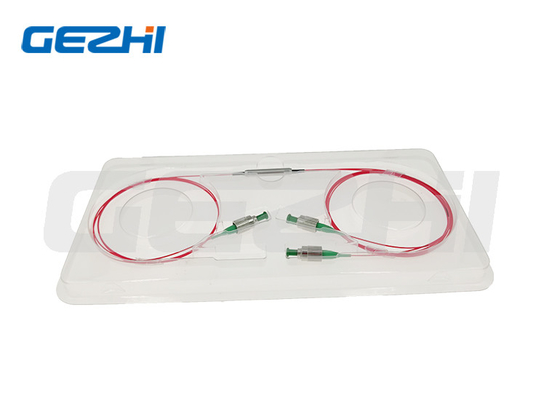

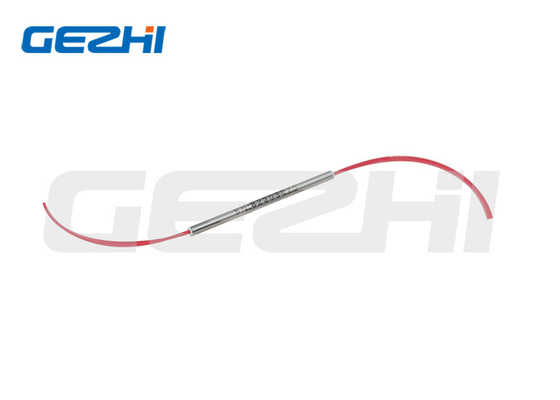

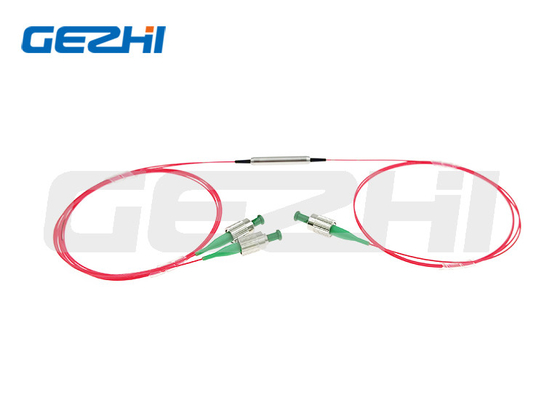

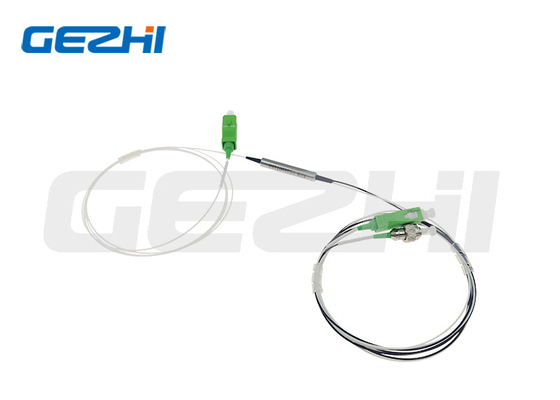

le maintien de la polarisation 980/1550nm a fondu le WDM pour le capteur de fibre
Aperçu de produit
Gezhi Photonics emploie la fibre de maintien de fusion unique de technique et de polarisation pour établir la polarisation 980/1550nm maintenant le WDM fondu. Il comporte la basse perte excédentaire, la petite taille et le rapport élevé d'extinction de polarisation. Le P.M. a fondu le WDM est très utilisé pour le laser de fibre, les capteurs optiques et le compas gyroscopique optique.
Ce produit peut également être employé pour multiplexer d'autres longueurs d'onde. Y compris 980/1030 nanomètre (applications de laser pulsé) et 1064/1550 nanomètre (Erbium-ytterbium pompant). La puissance faible (300mW, 500mW) et la puissance élevée (20W) manipulant sont disponibles. Elles sont idéales pour les amplificateurs de maintien de fibre de polarisation, les lasers de fibre, et les applications ultra-rapides de système de communication et d'instrumentation.
Application
Instruments de essai
Communication logique
EDFA
Fibre Senso
Caractéristique
Rapport élevé d'extinction
Isolement élevé
Basse perte par insertion
De forte stabilité et fiabilité
Spécifications produit
| Paramètre | Unité | Valeur | |||||
| Type | / | 650/1064 | 980/1064 | 980/1550 | 1064/1550 | 2000/1550 | |
| Largeur de bande fonctionnante | nanomètre | ±15 | |||||
| Perte par insertion maximale à 23℃ | Port de signal | DB | 1,0 | 0,8 | 0,7 | 0,7 | 1,2 |
| Port de pompe | DB | 1,0 | 0,8 | 0,7 | 0,7 | 1,2 | |
| Min. Extinction Ratio à 23℃ | DB | 18 | 18 | 20 | 20 | 15 | |
| Min. Isolation à 23℃ | DB | 10 | 13 | 18 | 18 | 13 | |
| Dimensions de paquet | millimètre | φ3*54 | φ3*70 | φ3*54 | φ3*54 | φ3*60 | |
| Min. Directivity | DB | 50 | |||||
| Mn perte de retour à 23℃ | DB | 50 | |||||
| Max. Optical Power (onde entretenue) | W | 3 | |||||
| Type de fibre | - | P.M. Panda Fiber | |||||
| Température de fonctionnement | ℃ | -5~+75 | |||||
| Température de stockage | ℃ | -40~+85 | |||||
Avec le connecteur, l'IL est 0.3dB plus haut, RL est 5dB s'abaisser, et l'ER est 2dB inférieur.
La clé de connecteur est alignée pour ralentir l'axe.
Dimensions
L'information de commande
| PMFUWDM-1111-2-333-45-6-777-8899 (1x2 type)/PMFUWDM-1111-2-333-45-6-7777-8899 (type 2x2) | ||
| 1111 - Longueur d'onde : | 65/06=650/1064nm, 9806=980/1064, 9855=980/1550, 0655=1064/1550, SSSS=Specified | |
| 2 - Type : | 3=1x2, 4=2x2 | |
| 333 - Type de fibre : | 001=PM1550, 003=PM980, 045=PM1950, SSS=Specified | |
| 4 - Dimensions de paquet : | 0=φ3.0x54mm, 1=φ3.0x60mm, 2=φ3.0x70mm, S=Specified | |
| 5 - Type de tresse : | 0=bare fibre, tube lâche de 1=900μm | |
| 6 - Longueur de fibre : | 0.8=0.8m, 1.0=1m, S=Specified | |
| 7777 - Type de connecteur : | 0=FC/UPC, 1=FC/APC, 2=SC/UPC, 3=SC/APC, N=None, S=Specified | |
| 88 - Puissance moyenne : | 00=500mW, 01=1W, 03=3W, SS=Specified | |
| 99 - Puissance de crête : | 00=Continuous vague, 01=1kW, 10=10kW, SS=Specified | |
|
|
