Détails sur le produit:
Conditions de paiement et expédition:
|
Nom de produit: | Circulateurs optiques de SM, type de fibre optique de mode unitaire de circulateur de 1310 nanomètre | Type de connecteur: | Connecteurs des connecteurs FC/APC de FC/PC |
---|---|---|---|
type de mode: | Mode unitaire | Longueur d'onde centrale: | 1310 nanomètre |
PDL: | ≤0.2dB | Perte de retour: | ≥ 50dB |
Entretien croisé: | ≥ 45dB | La température d'opération: | 0~50℃ |
Gamme de longueurs d'onde: | 1280 - 1340 nanomètre ou 1280 - 1400 nanomètre | ||
Surligner: | Circulateurs optiques de diviseur de fibre,circulateur 1310nm de fibre optique,Circulateur de fibre optique de SM |

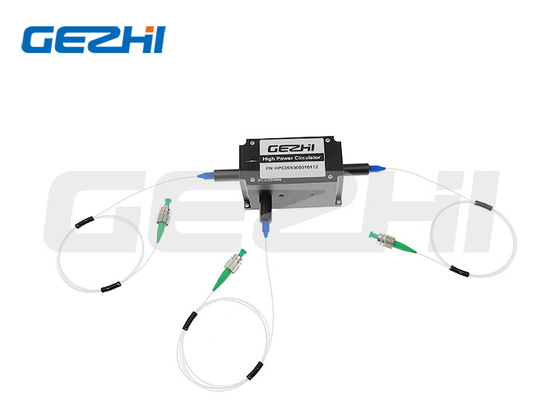

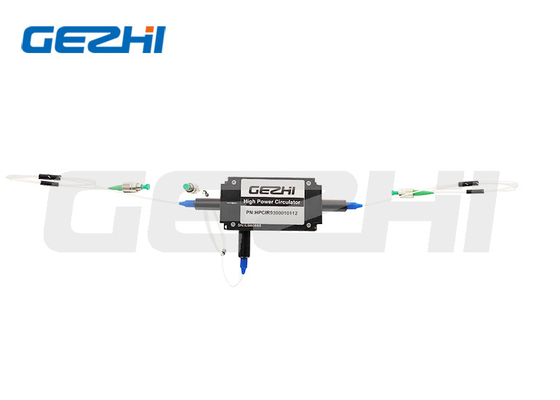

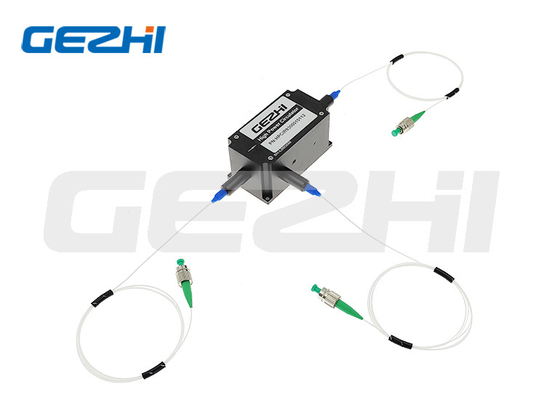

Circulateurs optiques de diviseur de fibre de SM, type de fibre optique de mode unitaire de circulateur de 1310 nanomètre
Description circulatrice de fibre optique
1310 circulateurs optiques de fibre de SM de nanomètre sont unterminated disponible, avec des connecteurs de FC/PC, ou avec des connecteurs de FC/APC. Des circulateurs peuvent être employés pour envoyer les signaux optiques par une fibre simple dans deux directions. Un circulateur optique est analogue à un circulateur électronique et remplissez les fonctions semblables. Un circulateur optique est un dispositif de trois-port qui permet à la lumière de voyager dans seulement une direction. Un port entrant 1 de signal sortira le port 2 avec la perte minimale, alors qu'un port entrant 2 de signal sortira le port 3 avec la perte minimale. Expériences entrantes du port 2 de lumière par grand nombre.
Caractéristiques circulatrices de fibre optique
Perte élevée d'isolement et de rendement élevé
Bas perte par insertion et PDL
Le chemin optique collent librement
Applications circulatrices de fibre optique
Multiplexage d'Ajouter-baisse
Capteurs de fibre
Pompage bidirectionnel
Systèmes de transmission bidirectionnels de signal
Dispositifs chromatiques intégrés de accouplement de compensation de dispersion
Caractéristiques circulatrices de fibre optique
Article | Unité | Paramètres | |||
Longueur d'onde fonctionnante | nanomètre | 1064 | |||
Largeur de bande | nanomètre | ±5 | ±10 | ±20 | ±30 |
Isolement | DB | ≥25 | ≥23 | ≥20 | ≥20 |
Insertion Loss@Band, 23℃ | DB | ≤2.1 | ≤2.6 | ≤3.2 | ≤3.8 |
PDL | DB | ≤0.2 | |||
Perte de retour | DB | ≥ 50 | |||
Entretien croisé | DB | ≥ 45 | |||
PDL | DB | ≤ 0,1 | |||
Puissance optique maximum | mW | ≤ 300 | |||
La température d'opération | 0C | 0~50 | |||
Température de stockage | 0C | -40~85 | |||
Dimension de paquet | millimètre | 34x8.4x8.4 (P1) |
Dimension circulatrice de fibre optique (millimètres)
L'information de fibre optique de CirculatorOrdering
Longueur d'onde | Largeur de bande | Type de fibre | Longueur de fibre | Type de connecteur |
1.1064nm 2.Others |
1.±5nm 2.±10nm 3.±20nm 4.±30nm |
fibre de 1.250μm fibre de 2.900μm 3. D'autres |
1.0.5 +/- 0,1 m 2. 1,0 +/- 0,1 m 3. D'autres |
connecteur 0.No 1. FC/UPC 2. FC/APC 3. SC/UPC 4. SC/APC 5. LC/PC 6. MU/PC 7. D'autres |
