| Brand Name: | GEZHI or OEM |
| Numéro De Modèle: | GZ-2x2B-13/15 |
| Nombre De Pièces: | 1PC |
| Prix: | Négociable |
| Delivery Time: | 2-7 jours de travail |
| Payment Terms: | T/T, Western Union |
Présentation du commutateur optique 2x2B
Commutateurs optiques opto-mécaniques de contournement des canaux 2x2 à haute fiabilité et stabilité

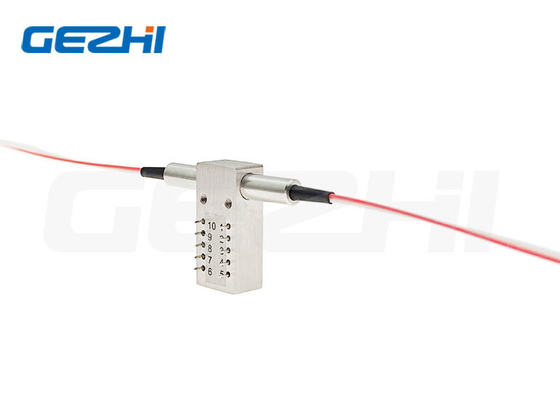

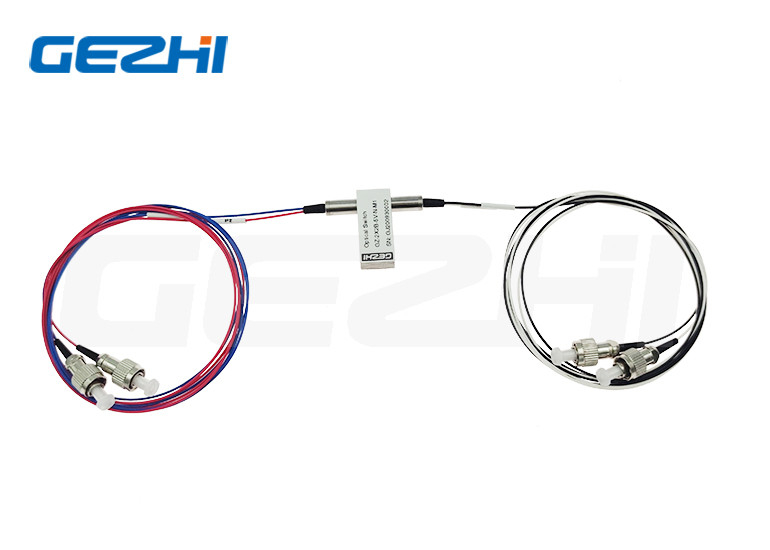

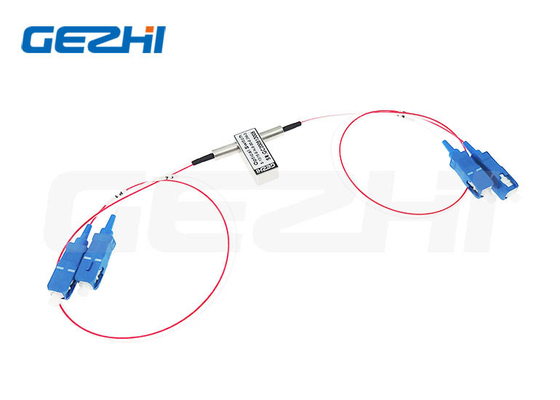

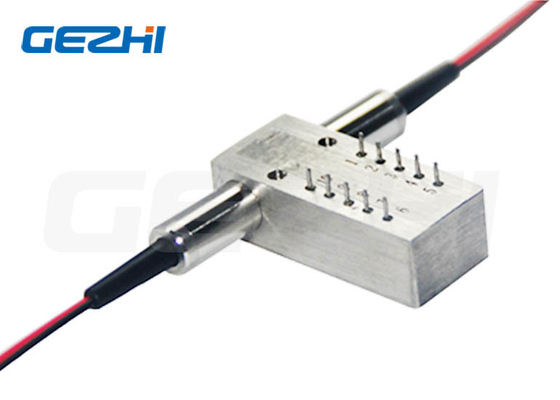

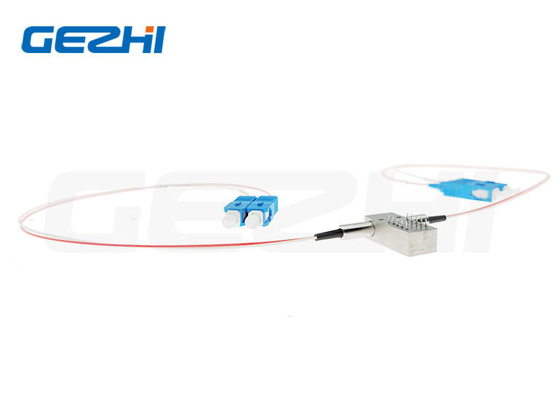

Commutateur optique opto-mécanique 2X2B
Le commutateur fibre optique bidirectionnel opto-mécanique 2x2B connecte les canaux optiques en redirigeant 2 signaux optiques entrants vers 2 fibres de sortie.Ceci est réalisé à l'aide d'une configuration opto-mécanique et activé via un signal de commande électrique.Le commutateur intègre des capteurs de position électriques. Basée sur la technologie de filtre à couche mince qui fournit une méthode robuste de modification du patch lumineux, cette série de produits a une configuration de plate-forme considérablement simplifiée offrant une grande fiabilité et un faible coût de production.Cette nouvelle conception réduit considérablement la sensibilité de la position des pièces mobiles, offrant une stabilité élevée sans précédent ainsi qu'un faible coût inégalé.
Caractéristiques et applications du commutateur optique 2x2B
|
Caractéristiques Faible perte d'insertion |
Applications Commutation réseau Surveillance du système Blocage de canaux Intégration de modules et de systèmes Réseau métropolitain Protection et restauration du réseau |
Spécifications de2x2BCommutateur optique
| Paramètres | Unité | GZ-FSW-2×2B | |
| Gamme de longueurs d'onde | nm | 850±40/1300±40 | 1260～1650 |
| Longueur d'onde de fonctionnement | nm | 850/1300 | 1310/1550 |
| Perte d'insertion | dB | Type : 0,8 maximum : 1,2 | Type : 0,6 Max : 0,8 |
| Perte de retour | dB | MM≥30 SM≥50 | |
| Diaphonie | dB | MM≥35 SM≥55 | |
| LPD | dB | ≤0.05 | |
| WDL | dB | ≤0,25 | |
| LDT | dB | ≤0,25 | |
| Répétabilité | dB | ≤±0,02 | |
| Source de courant | v | 3.0 ou 5.0 | |
| Durée de vie | fois | ≥107 | |
| Temps de commutation | SP | ≤8 | |
| Puissance d'émission | mW | ≤500 | |
| Température de fonctionnement | ℃ | -20～+70 | |
| Température de stockage | ℃ | -40～+85 | |
| Lester | g | 16 | |
| Dimension | millimètre | (L)27,0×(L)12,0×(H)8,2 | |
Route optique du commutateur optique 2x2B
Informations de commande du commutateur optique 2x2B
| Mode | Longueur d'onde | Type de tension | Modèle de contrôle | Type de fibre | Diamètre de fibre | Longueur de fibre | Connecteur |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Autres |
3=3V 5=5V |
L=Verrouillage N=Non verrouillable |
5=50/125 6=62,5/125 9=9/125 X=Autres |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Autres |
1=1m 2=1.5m X=Autres |
0=Aucun 1=FC/PC 2=FC/APC 3=SC/PC 4=SC/APC 5=ST/PC 6=ST/APC 7=LC/PC 8=LC/APC X=Autres |
FAQ
Q1 :Puis-je avoir une commande d'échantillon?Quel est votre MOQ de commutateur optique 2x2B ?
Vidéo
|
|
