| Brand Name: | GEZHI or OEM |
| Numéro De Modèle: | GZ-MxN-MOS200x |
| Nombre De Pièces: | 1pc |
| Prix: | Négociable |
| Delivery Time: | 5-8 jours de travail |
| Payment Terms: | T/T, Western Union |
Présentation du produit du montage en rack du commutateur optique matriciel

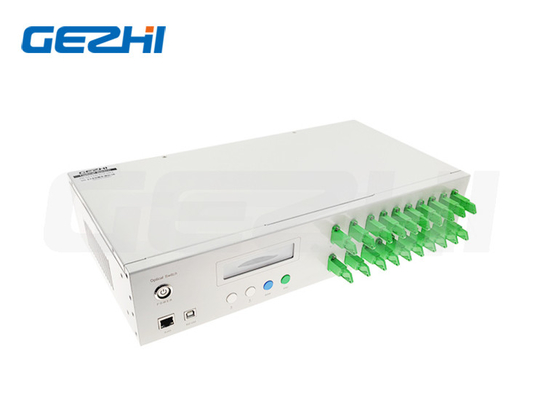

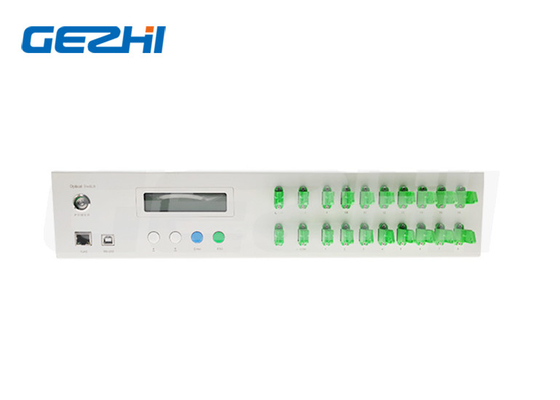

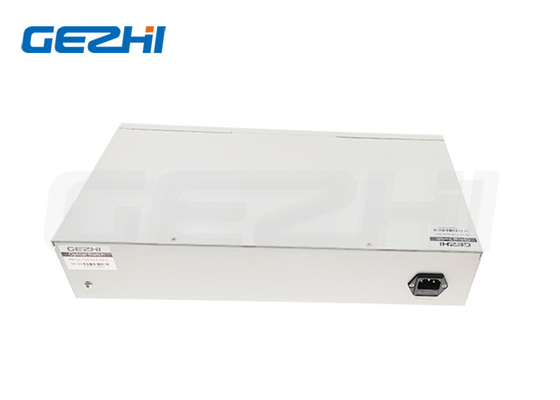

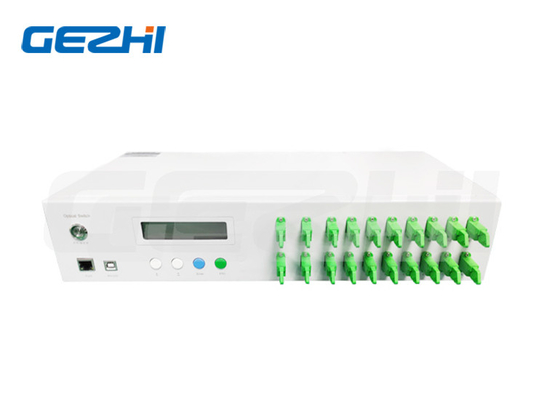

Commutateur optique à montage en rack MxN Matrix haute stabilité pour réseau optique
Montage en rack de commutateur optique matriciel
Les commutateurs optiques matriciels sont des commutateurs matriciels entièrement optiques hautes performances, entièrement non bloquants, disponibles avec un nombre de ports allant de 4x4 à 128x128.Il a fait ses preuves dans les applications de défense les plus difficiles et sur le terrain dans une large gamme d'applications commerciales par les principaux fabricants d'équipements de réseau. Ils sont conçus pour répondre aux besoins les plus élevés en matière de performances, de sécurité et de fiabilité des applications critiques avec une faible perte optique, une faible exigences de puissance et vitesses de commutation rapides.
La longueur d'onde personnalisée, le type de fibre, l'entrée et le canal de sortie peuvent être disponibles.
GEZHI Photonics produit une gamme complète de commutateurs optiques matriciels tels que 2x8, 2x16, 2x64, 4x4, 4x16, 4x32, 8x8, 8x16, 16x16, 20x20 ...... Commutateur optique matriciel 128x128, etc.
Caractéristiques et applications du commutateur optique matricielMontage en rack
Caractéristiques
*SerialNet, haute fiabilité, haute stabilité
*Panneau d'affichage LED.Affichage visuel, opération commode
* Signal de transmission transparent.Haute stabilité et fiabilité
* Le canal et l'intervalle de temps du balayage automatique peuvent être configurés
*Contrôle RS232 et gestion à distance Ethernet RJ45
Applications
*FITL
*Mesure automatique
* Système de surveillance et de maintenance du câble de surveillance à distance du réseau optique
Spécifications du commutateur optique matricielMontage en rack
| Paramètre | Unité | 2x4 | 2x8 | 2x12 | 2x16 | 2x24 | 2x32 | 2x64 | 4x4 | 8x8 | 16x16 |
| Gamme de longueurs d'onde | nm | 1260~1650 | |||||||||
| Longueur d'onde de test | nm | 1310/1550 | |||||||||
| Perte d'insertion | dB | ≤1.5 | ≤1.5 | ≤1.5 | ≤1.5 | ≤1.8 | ≤1.8 | ≤2.0 | ≤2.0 | ≤2.0 | ≤2.5 |
| Perte de retour | dB | SM ≥ 50 | |||||||||
| Diaphonie | dB | ≤-55 | |||||||||
| LPD | dB | ≤0.05 | |||||||||
| WDL | dB | ≤0,25 | |||||||||
| LDT | dB | ≤0,25 | |||||||||
| Répétabilité | dB | ≤0.02 | |||||||||
| Durée de vie | fois | >107 | |||||||||
| Temps de commutation | SP | ≤8 (canal adjacent) | |||||||||
| Puissance optique | mW | ≤500 | |||||||||
| Connecteur | / | FC, SC, LC, ST, SMA ou personnalisé | |||||||||
| Port moniteur | / | RJ45, RS232 | |||||||||
| Alimentation de travail (Plug Tyep) | V | CA : 220 V (50/60 Hz) ou CC : 36 V ~ 72 V | |||||||||
| Température de fonctionnement | ℃ | -10~+60 | |||||||||
| Température de stockage | ℃ | -40~+85 | |||||||||
| Montage en rack | millimètre | Montage en rack 19" 1U, 2U, 3U ou 4U | |||||||||
Croquis du montage en rack du commutateur optique matriciel
| OSW | Mode | Longueur d'onde | Emballer | Type de fibre | Diamètre de fibre | Connecteur |
|
2x4 2x8 2x64 4x16 16x16 20x20 S=Espèce |
S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 85/13=850/1300 13/15=1310/1550nm 460nm 780nm 980nm S=Spécifier |
Montage en rack 1U=1U Montage en rack 2U=2U Montage en rack 3U=3U Montage en rack 4U=4U S=Spécifier |
M5=50/125 M6=62.5/125 S9=9/125 S105/125 S200/240 S272/300 S365/400 S550/600 S=Spécifier |
CA=Simple 85~265V C.C=Simple 36~72V AA = double 85 ~ 265 V DD = Double 36 ~ 72 V AD=AC85~265V+DC36~75V |
00=Aucun FP=FC/UPC FA=FC/APC SP=SC/UPC SA=SC/APC PL=LC/UPC LA=LC/APC S=Spécifier |
Vidéo
|
|
