montage en rack de commutateur optique de la matrice 48*2x4 pour maintenir le système

montage en rack de commutateur optique de la matrice 48*2x4 pour maintenir le système
montage en rack de commutateur optique de la matrice 48*2x4 pour maintenir le système montage en rack de commutateur optique de la matrice 48*2x4 pour maintenir le système montage en rack de commutateur optique de la matrice 48*2x4 pour maintenir le système montage en rack de commutateur optique de la matrice 48*2x4 pour maintenir le système

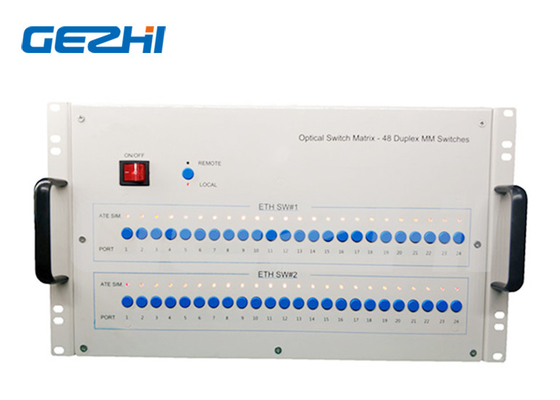

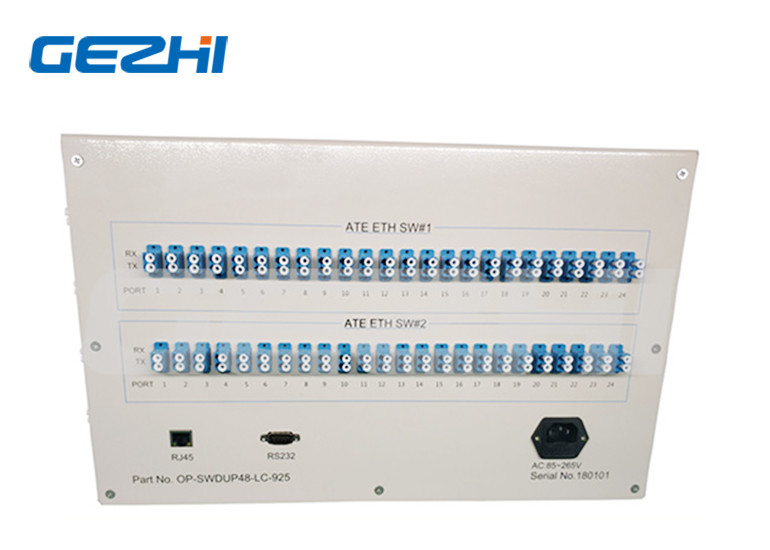

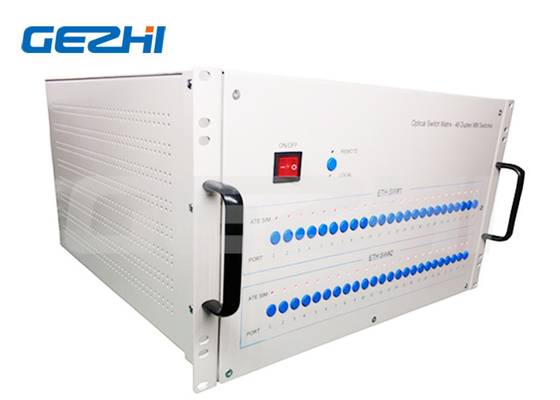

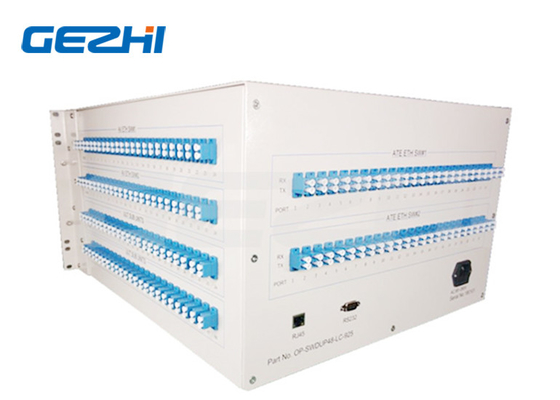

Image Grand :  montage en rack de commutateur optique de la matrice 48*2x4 pour maintenir le système

Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: GEZHI or OEM
Certification: CE RoHS,ISO9001
Numéro de modèle: GZ-MxN-MOS100x
Conditions de paiement et expédition:
Quantité de commande min: 1pc
Prix: Negotiable
Détails d'emballage: Boîte de papier
Délai de livraison: 5-8 jours de travail
Conditions de paiement: T/T, Western Union
Capacité d'approvisionnement: 100000Channel par mois
Description de produit détaillée
Longueur d'onde: 1260 ~ 1650 ou personnaliser Type de fibre: 9/125
Connecteur: FC, SC, LC, ST, SMA ou personnalisé Temps de changement: ≤10ms (canal adjacent)
Port moniteur: RJ45 & RS232 ou personnalisé Application du projet: Télésurveillance
Surligner:

48 Commutateur optique matriciel 2x4

,

Commutateur optique matriciel de surveillance à distance

,

Commutateur optique matriciel monté en rack



Présentation du produit de48*Montage en rack de commutateur optique matriciel

48*2x4 Matrix Optical Switch Rackmount pour le maintien du système



48pcs 2x4 (D1x2) Commutateur optique Montage en rack



Ce commutateur optique est une sorte de dispositif de contrôle du trajet lumineux.joue un chemin lumineux de contrôle et convertit le chemin lumineux.48-D1X2-U se compose de 48 pièces de combinaisons de chemin de lumière à commutateur synchrone 2x4 de commutateur optique mécanique, le commutateur de contrôle de chemin de lumière à commutateur optique peut être à 48 boutons sur le panneau de commande, peut également via le mode de communication de port série RS - 232 à courte portée ou communication Ethernet RJ45 à distance en envoyant un chemin lumineux de commutateur de contrôle de commande contrôlé par programme, l'état de l'équipement du chemin lumineux par le feu vert et le feu rouge montre le chemin lumineux.

Nous pouvons fabriquer une longueur d'onde personnalisée, un canal de configuration, un type de fibre, un type de connecteur, etc.





Caractéristiques et applications de48*Commutateur optique matriciel 2x4Montage en rack

Caractéristiques

  • SerialNet, haute fiabilité, haute stabilité

  • Panneau d'affichage LED.Affichage visuel, opération commode

  • Signal de transmission transparent.Haute stabilité et fiabilité

  • Le canal et l'intervalle de temps du balayage automatique peuvent être configurés

  • Contrôle RS232 et gestion à distance Ethernet RJ45

Applications

  • FITL

  • Mesure automatique

  • Surveillance à distance du réseau optique

  • Système de surveillance et de maintenance des câbles





Spécifications de48*Commutateur optique matriciel 2x4Montage en rack

Paramètre Unité 48*2x4
Gamme de longueurs d'onde nm 1260~1650 ou personnalisé
Longueur d'onde de test nm 1310/1550 ou personnalisé
Perte d'insertion (max) dB ≤1.5
Perte de retour dB SM ≥ 50
Diaphonie dB ≤-55
LPD dB ≤0.05
WDL dB ≤0,25
LDT dB ≤0.20
Répétabilité dB ≤0.02
Temps de commutation SP ≤10 (canal adjacent)
Puissance optique mW ≤500
Type de fibre euh 9/125
Connecteur / FC, SC, LC, ST, SMA ou personnalisé
Port moniteur / RJ45 & RS232 ou personnalisé
Alimentation de travail (Plug Tyep) V CA : 220 V (50/60 Hz) ou CC : 36 V ~ 72 V
Température de fonctionnement -10~+60
Température de stockage -40~+85
Montage en rack Dimensions millimètre 6U : 483x500x267mm





Jeu d'instructions deMontage en rack de commutateur optique matriciel

Nom Instructions Décrire
Définir le canal de commutation optique



Envoyer:

Configurez le canal de commutation optique 01 sur ON

, retourné avec succès.

Retour1 :
Envoyer:

Configurez le canal de commutation optique 01 sur OFF

, retourné avec succès.

Retour1 :
Envoyer:

Configurez le canal de commutation optique 48 sur ON

, retourné avec succès.

Retour1 :
Envoyer:

Configurez le canal de commutation optique 48 sur OFF,

retourné avec succès.

Retour1 :
Envoyer: Configurez tous les canaux de commutation optique sur ON, retourné avec succès.
Retour1 :
Envoyer: Configurez tous les canaux de commutation optique sur OFF, retourné avec succès.
Retour1 :
Interroger le canal de commutation optique Envoyer:

Interrogez le canal de commutation optique, renvoyé avec succès ;

111111111111111 : Est l'état du commutateur tout optique (0 : ON, 1 : OFF).

Retour:

Définir l'IP

Adresse

Envoyer: Configurez l'adresse IP sur 192.168.1.100, renvoyée avec succès.
Retour:
Interroger l'adresse IP Envoyer:



Interroger l'adresse IP, renvoyée avec succès

192.168.1.100 : Adresse IP vers 192.168.1.100

Retour:
Définir le numéro de port Envoyer:



Configurez le numéro de port sur 5000, retour réussi

Retour:
Interroger le numéro de port Envoyer:

Interroger le numéro de port, renvoyé avec succès

5000 : numéro de port vers 5000

Retour:
Définir le masque de sous-réseau Envoyer:

Configurez le masque de sous-réseau sur 255.255.255.0, renvoyé

avec succès

Retour:
Interroger le masque de sous-réseau Envoyer: Interroger le masque de sous-réseau, renvoyé avec succès 255. 255. 255.0 : masque de sous-réseau à 255. 255.255.0
Retour:
Définir la passerelle par défaut Envoyer:

Configurez la passerelle par défaut sur 192.168.1.1, renvoyé

avec succès

Retour:



Interroger la passerelle par défaut

Envoyer:

Interroger la passerelle par défaut, renvoyée avec succès

192.168.1.1 : passerelle par défaut vers 192.168.1.1



Retour:
Définir le débit en bauds Envoyer: Réglez le débit en bauds sur 9600, renvoyé avec succès
Retour:
Interroger le débit en bauds Envoyer:

Interroger le débit en bauds, renvoyé avec succès 9600 : débit en bauds à 9600



Retour:



L'appareil redémarre Envoyer:

Configurer l'appareil redémarre,

retourné avec succès

Retour:
Interroger les informations sur l'appareil Envoyer:

Interroger les informations sur l'appareil

, retourné avec succès ;

Modèle : 48-2X4-U

Plage de longueurs d'onde : 1260 ~ 1650 nm

Type de fibre : SM, 9/125 um

Connecteur : LC/UPC

Alimentation de travail

:CA:85~265V

Retour:
Version de la requête Envoyer:

Interroger la version,

retourné avec succès

Version matérielle : V1.0.1

LOGICIEL : V1.0.1

Retour:



Informations de commande du commutateur optique matriciel 48 * 2x4Montage en rack
OSW Mode Longueur d'onde Emballer Type de fibre Diamètre de fibre Connecteur

48*2x4

S=Espèce

S=SM

M=MM

85=850nm

13=1310nm

15=1550nm

85/13=850/1300

13/15=1310/1550nm

S=Spécifier

Montage en rack 1U=1U

Montage en rack 2U=2U

Montage en rack 3U=3U

Montage en rack 4U=4U

S=Spécifier

M5=50/125

M6=62.5/125

S9=9/125

S105/125

S200/240

S272/300

S365/400

S550/600

S=Spécifier

CA=Simple 85~265V

C.C=Simple 36~72V

AA = double 85 ~ 265 V

DD = Double 36 ~ 72 V

AD=AC85~265V+DC36~75V

00=Aucun

FP=FC/UPC

FA=FC/APC

SP=SC/UPC

SA=SC/APC

PL=LC/UPC

LA=LC/APC

S=Spécifier





FAQ
Q1 :Puis-je avoir une commande d'échantillon?Quel est votre MOQ de 48 * 2x4 Matrix Optical Switch Rackmount?
A1: la commande d'échantillon est la bienvenue pour tester et vérifier la qualité.Nous neMOQ, l'échantillon 1pcs est disponible.Les échantillons mixtes sont également acceptables.
Q2 : quel est le délai de livraison ?
A2 : Le délai normal est d'environ 1 semaine,Pour les grandes quantités et les produits spéciaux.Veuillez vérifier le délai de livraison avec notre représentant commercial.Mais nous gardons des stocks pour certains produits,pourrait expédier 1-3 jours après réception du paiement.
Q3 :Quelles sont les conditions de paiement de 48*2x4Montage en rack de commutateur optique matriciel?
A3 : Conditions de paiement : T/T, Paypal,Western union,paiement en espèces, Alibaba etc.
Q4 : quelle est votre durée de garantie ? 48*2x4Montage en rack de commutateur optique matriciel?
A4 : 3 ans de garantie.
Q5 : Pourrais-je utiliser notre propre logo, étiquette et emballage ?
A5 : Oui, nous pourrions fournir le service d'OEM qui selon vos conditions, étiquette de produits de conception, logo, PN, SN, paquet.
