| Brand Name: | GEZHI or OEM |
| Numéro De Modèle: | GZ-1x1-MOS100x |
| Nombre De Pièces: | 1pc |
| Prix: | Négociable |
| Delivery Time: | 5-8 jours de travail |
| Payment Terms: | T/T, Western Union |

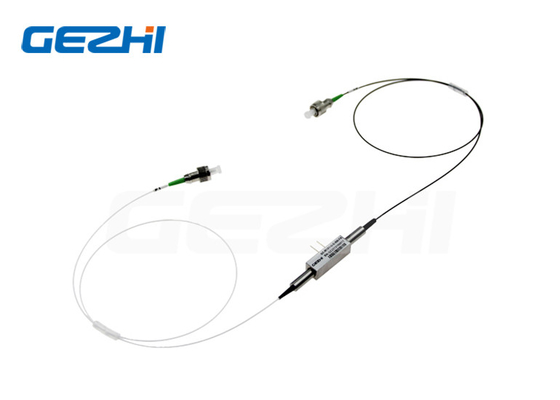

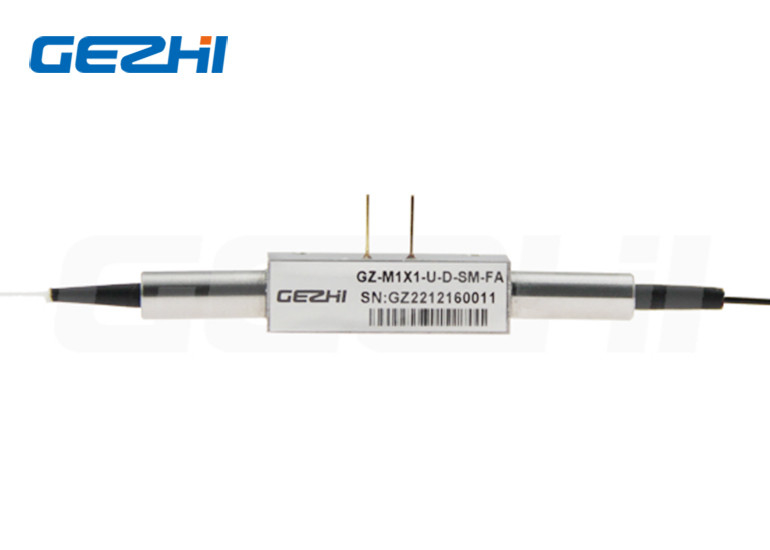

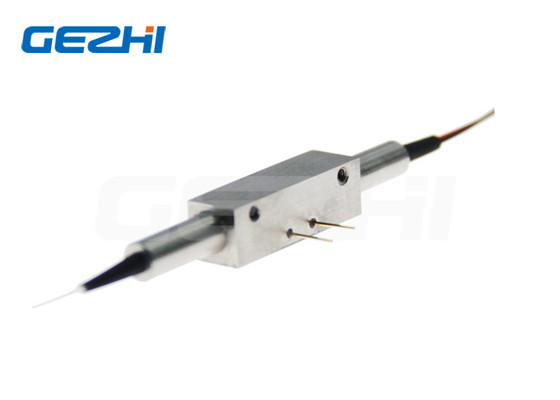

Présentation du produit du commutateur optique magnéto 1x1
Commutateur magnéto-optique 1X1 pour la surveillance du système
Commutateur magnéto-optique, comprenant : une pluralité de composants optiques positionnés dans l'ordre le long d'un trajet lumineux comprenant : un collimateur optique à fibre unique, un premier cristal optique biréfringent, un premier ensemble de plaque demi-onde, un ensemble de rotation de polarisation, une seconde plaque demi-onde ensemble, un second cristal optique biréfringent et un collimateur à double fibre optique.
Caractéristiques et applications deCommutateur optique magnéto 1x1
|
Caractéristiques * Vitesse de commutation élevée * Meilleure durabilité * Grande fiabilité * Entraînement basse tension * Verrouillage à sécurité intégrée |
Applications *Blocage de canal optique *Ajout/Déplacement configurable * Surveillance du système, test et mesure * Système de détection à fibre optique |
Spécifications deCommutateur optique magnéto 1x1
| Paramètres | Unité | 1×1 |
| Gamme de longueurs d'onde | nm | 1520 ~ 1580 |
| Longueur d'onde d'essai | nm | 1550 |
| Perte d'insertion1,2 | dB | 0,8 |
| Perte de retour | dB | ≥50 |
| Diaphonie | dB | ≥20 |
| LPD | dB | ≤0.2 |
| Répétabilité | dB | ≤±0,01 |
| Tension de fonctionnement | V | 2.5 |
| Durabilité | Cycles | ≥ 30 milliards |
| Temps de commutation | μs | ≤100 |
| Type de commutation | n / A | Verrouillage |
| Puissance optique | mW | ≤500 |
| Température de fonctionnement | ℃ | –5~ +70 |
| Température de stockage | ℃ | -40 ~ +85 |
| Humidité relative | % | 5 ~ 95 |
| Type de fibre | G657A1 | |
| Dimension | millimètre | (L )18x(L)7.3x(H)6 |
Route Optique & Electrique deCommutateur optique magnéto 1x1
Bidirectionnel
Unidirectionnel
Électrique
| Paramètre | Unité | |
| Tension d'entraînement | V | 2.5±10% |
| Courant d'entraînement | mA | 160±30% |
| Durée de pouls | μs | 200~400 |
| CjeunjemVeequence | hertz | <800 |
| Taper | Type de fibre | Tension de fonctionnement | Longueur d'onde d'essai | Type de tube | Longueur de fibre | Connecteur |
|
1X1B : Bidirectionnel 1X1U : Unidirectionnel |
SM : SM, 9/125 X: Autres
|
2.5: 2.5V
|
1550 : 1550nm X: Autres |
25 : 250um 90 : 900um X: Autres
|
05 : 0,5 m±5cm dix: 1.0m±5cm 15: 1,5 m±5cm X: Autres |
OO :Aucun PF :FC/PC FA:CF/APC SP :SC/PC SA :SC/APC STP :ST/PC LP :CL/PC LA:CL/APC X:Autres |
Vidéo
|
|
