| Brand Name: | GEZHI |
| Numéro De Modèle: | GZ-1x4S100X |
Description du produit:

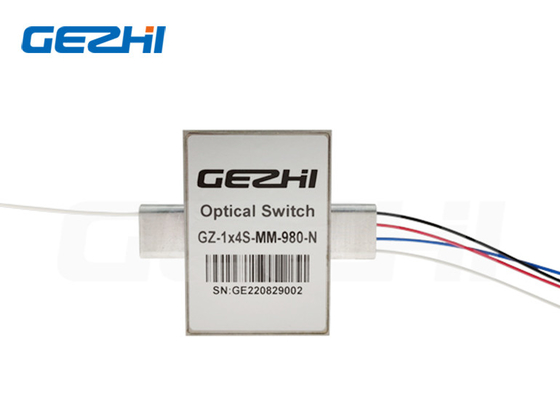

1x4S 105/125um commutateur optique à fibre pour capteur à fibre
Commutateur optique 1x4S
Ce commutateur optique 1x4S de GEZHI Photonics utilise une fibre de gros noyau 105/125um. qui prend en charge 780nm, 850nm, 980nm, 1060nm, 1310nm, 1550nm ou une longueur d'onde personnalisée.Les commutateurs optiques à fibre optique 105/125um 1x4 sont à faible perte d'insertion, Haute stabilité et fiabilité et haut discours croisé. Qui est largement utilisé dans le domaine médical, capteur de fibres, recherche, laser et aérospatiale, etc.
Caractéristiques
◆Faible perte d'insertion
◆ Isolement des canaux supérieurs
◆Haute stabilité, fiabilité élevée
◆Fermeture ou non
Paramètres techniques
|
Paramètres |
Le GZ-1x4S | |
| Longueur d'onde de fonctionnement | Nm | 780, 980, 1060, 1310,1550 etc. Il est également possible de |
| Perte d'insertion | dB | ≤ 15 |
| Perte liée à la longueur d'onde | dB | ≤ 040 |
| Perte liée à la polarisation | dB | ≤ 005 |
| Perte liée à la température | dB | ≤ 020 |
| Perte de rendement | dB | SM≥50 MM≥30 |
| Le cross talk | dB | SM≥55 MM≥35 |
| Temps de commutation | ms | ≤ 8 |
| Répétabilité | dB | ≤ ± 0.02 |
| Durabilité | le temps | ≥107 |
| Voltage de fonctionnement | V | 3 ou 5 |
| Type de commutateur | Ne pas verrouiller/verrouiller | |
| Température de fonctionnement | °C | -20 à +70 |
| Température de stockage | °C | -40 à +85 |
| Puissance optique | M.W. | 500, 1000, 2000, 5000, 10000 etc. |
| Dimension | mm | 52.7.0L × 37.2W × 10.0H |
Route optique
Dimension
Informations relatives aux commandes
| GZ | Le mode | Longueur d'onde | Type de tension | Modèle de contrôle | Puissance de travail | Type de fibre | Diamètre de la fibre | Longueur de la fibre | Connecteur |
| 1x4S |
S = SM M = MM |
780 = 780 nm 85 = 850 nm 13 = 1310 nm 15 = 1550 nm 13/15 = 1310/1550 nm 980 = 980 nm 1060 = 1060 nm S = Spécifier |
3 = 3V 5 = 5V |
L = Fermeture N = non-verrouillage |
N = 500 MW 1 = 1W 2 = 2W 5 = 5W 10 = 10 W S = Spécifier |
5 = 50/125 6 = 62,5/125 9 = 9 / 125 1 = 105 ou 125 S = Spécifier |
25=250um 90=900um 20 = 2,0 mm S = Spécifier |
05 = 0,5 m 10 = 1,0 m S = Spécifier |
00 = Aucun FP = FC/PC FA = FC/APC SP = SC/PC SA = SC/APC LP = LC/PC LA = LC/APC S = Spécifier |
Questions fréquentes
Vidéo
|
|
