| Brand Name: | GEZHI or OEM |
| Numéro De Modèle: | Le nombre d'étoiles est déterminé par le nombre d'étoiles. |
| Nombre De Pièces: | 1pc |
| Prix: | Négociable |
| Delivery Time: | 2-7 jours de travail |
| Payment Terms: | T/T, Western Union |

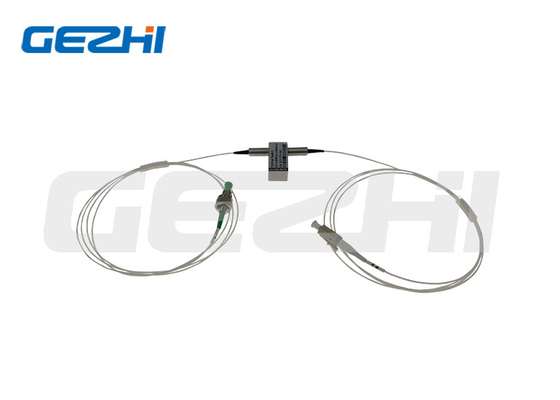

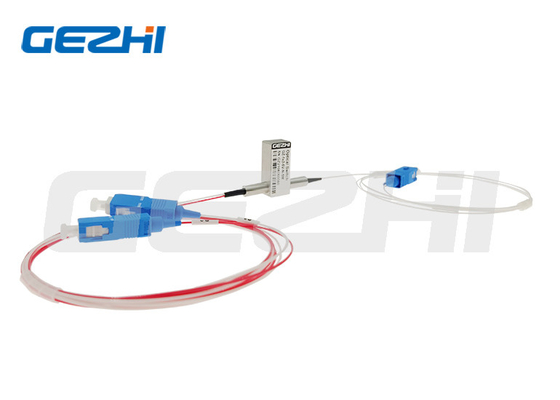

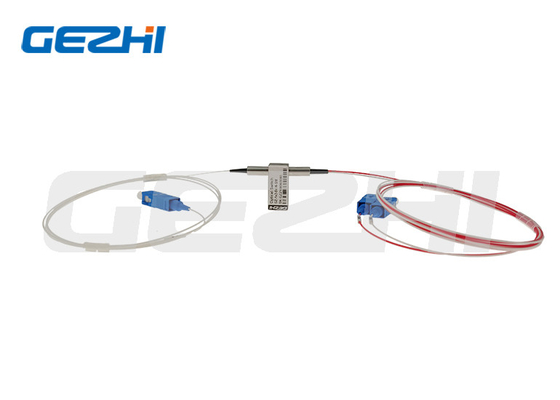

1*2 850/1260 nm module de commutation mécanique en fibre optique
Commutateurs optiques 1x2
Ce commutateur optique configuré par type 1x2 avec trois fibres et deux états quiIl fonctionne avec une longueur d'onde en mode unique de 1260 à 1650 nm ou en multimode de 850 à 1310 nm.Ceci utilise une configuration opto-mécanique propriétaire et activé par un signal de commande électriqueLe commutateur mécanique à fibre optique GEZHI 1x2 offre une fiabilité extrêmement élevée et une vitesse de commutation rapide, ainsi qu'une performance bidirectionnelle.Les commutateurs mécaniques à fibre optique 1x2 sont de véritables solutions de commutation pour les applications de réseautage optique.
|
Caractéristiques Fermeture sûre de défaillance
Un coût inférieur à tout
Faibles distorsions optiques Parcours optique sans époxy
Une grande fiabilité
|
Applications Blocage des canaux Ajout/déposer configurable
Surveillance du système
Instruments de mesure
|
Spécification
| Paramètres | Les spécifications | Unité |
| Longueur d'onde de fonctionnement | 1260 à 1620 (SM) | Nm |
| Perte d'insertion | ≤ 10 | dB |
| Perte liée à la longueur d'onde | ≤ 025 | dB |
| Perte liée à la polarisation | ≤ 005 | dB |
| Perte liée à la température | ≤ 020 | dB |
| Perte de rendement | SM≥50 | dB |
| Le cross talk | SM≥55 | dB |
| Temps de commutation | ≤ 8 | ms |
| Répétabilité | ≤ ± 0.02 | dB |
| Durabilité | ≥ 107 | le temps |
| Voltage de fonctionnement | 3 ou 5 | V |
| Type de commutateur | Ne pas verrouiller/verrouiller | |
| Température de fonctionnement | -20 à +70 | °C |
| Température de stockage | -40 à +85 | °C |
| Puissance optique | ≤ 500 | mW |
| Dimension | 27.0L × 12,5W × 8,4H | mm |
Des épingles
| Le type | Route optique | Le moteur électrique | Capteur d'état | ||||||
| 1 × 2 | Pinceau 1 | Pinceau 5 | Pinceau 6 | Pinceau 10 | Pins 2 à 3 | Pin 3 à 4 | Une épingle 7-8 | Pins 8 à 9 | |
| Ne pas verrouiller | RECUTÉ | - Je ne sais pas. | - Je ne sais pas. | - Je ne sais pas. | - Je ne sais pas. | À proximité. | Il est ouvert. | Il est ouvert. | À proximité. |
| P1-P2 | V+ | - Je ne sais pas. | - Je ne sais pas. | Le GND | Il est ouvert. | À proximité. | À proximité. | Il est ouvert. | |
| Résistance à la traction | RECUTÉ | - Je ne sais pas. | - Je ne sais pas. | Le GND | - Je ne sais pas. | À proximité. | Il est ouvert. | Il est ouvert. | À proximité. |
| P1-P2 | V+ | Le GND | - Je ne sais pas. | - Je ne sais pas. | Il est ouvert. | À proximité. | À proximité. | Il est ouvert. | |
Informations relatives à la commande
Pour les véhicules à moteur à combustion
| Le mode | Longueur d'onde | Type de tension | Modèle de contrôle | Type de fibre | Diamètre de la fibre | Longueur de la fibre | Connecteur |
| S = SM M = MM |
85 = 850 nm 13 = 1310 nm 15 = 1550 nm 13/15 = 1310/1550 nm X = Autres |
3 = 3V 5 = 5V |
L = Fermeture N = non-verrouillage |
5 = 50/125 6 = 62,5/125 9 = 9 / 125 X = Autres |
25=250um 90=900um 20 = 2,0 mm 30 = 3,0 mm X = Autres |
1 = 1m 2 = 1,5m X = Autres |
0 = Aucun X = Autres |
Produits similaires
Transport aérien
Questions fréquentes
Quatrième question:Puis-je avoir une commande d'échantillon? Quelle est votre MOQ?
Vidéo
|
