| Brand Name: | GEZHI or OEM |
| Numéro De Modèle: | Les pièces de rechange doivent être équipées d'un dispositif de protection. |
| Nombre De Pièces: | 1pc |
| Prix: | Négociable |
| Payment Terms: | T/T, Western Union |

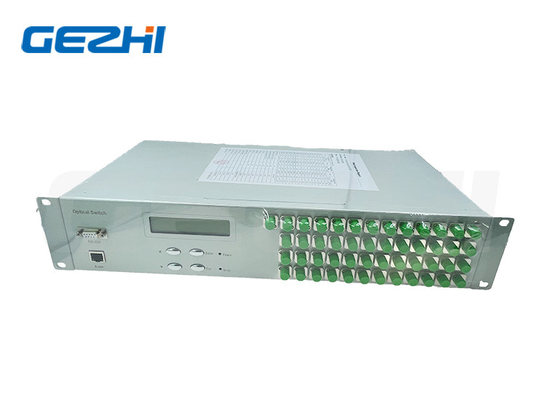

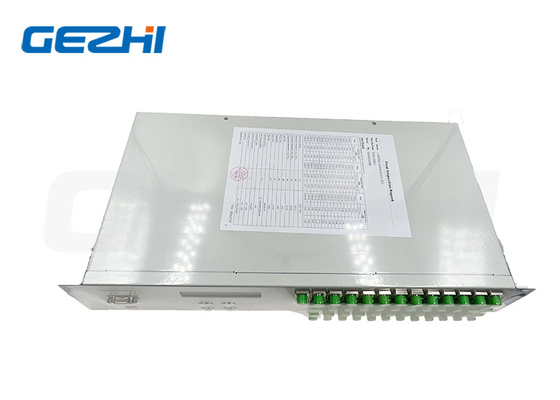

FSW 1x48 Commutateur à fibre optique 19 pouces 2U Rackmount 1260 ~ 1650nm Mode unique
Description du produit
L'interrupteur optique monté sur un rack 1x48 est une sorte de dispositif de commande de voie optique qui a pour fonction de commande et d'interrupteur de voie optique. it can choose working optical path switch manually with button and also control optical path switch or scan in frequency the optical switch which need to be monitored with rs 232 port and ethernet port.
GEZHI Photonics peut fournir une gamme complète de rackmount de commutateur à fibre optique 1x2,1x4,1x8,1x12,1x16, 1x24,1x32,1x48,1x64,1x128 jusqu'à 1x512.
Caractéristiques
1.SerialNet, haute fiabilité, haute stabilité
2. panneau d'affichage LED. affichage visuel, fonctionnement pratique
3.RS232 Contrôle et gestion à distance Ethernet RJ45
4.Le canal et l'intervalle de temps du balayage automatique peuvent être configurés
5Signal de transmission transparent, haute stabilité et fiabilité
Applications
1.FITL
2.Système de maintenance
3- Mesure automatique
4.Réseau optique de surveillance à distance de câble de surveillance
Indice technique
| Paramètre | Unité | 1x4 | 1x8 | 1x12 | 1x16 | 1x24 | 1x32 | 1x48 | 1x128 |
| Plage de longueur d'onde | Nm | 1260~1650 ou sur mesure | |||||||
| Testez la longueur d'onde | Nm | 1310/1550 ou sur mesure | |||||||
| Perte d'insertion (maximum) | dB | ≤ 10 | ≤ 10 | ≤ 15 | ≤ 15 | ≤ 15 | ≤ 15 | ≤ 15 | ≤ 2.0 |
| Perte de rendement | dB | SM ≥ 50 | |||||||
| Écoute transversale | dB | ≤ 70 | |||||||
| PDL | dB | ≤ 005 | |||||||
| Le WDL | dB | ≤ 025 | |||||||
| Le TDL | dB | ≤ 020 | |||||||
| Répétabilité | dB | ≤ 002 | |||||||
| Temps de changement | ms | ≤ 10 (canal adjacent) | |||||||
| Puissance optique | mW | ≤ 500 | |||||||
| Type de fibre | Je ne sais pas. | 9/125 | |||||||
| Connecteur | / | FC, SC, LC, ST, SMA ou sur mesure | |||||||
| Port de surveillance | / | RJ45 et RS232 ou personnalisé | |||||||
| Énergie de fonctionnement (type de prise) | V | AC:220V (50/60Hz) ou DC:36V~72V | |||||||
| Température de fonctionnement | °C | -10 à +60 | |||||||
| Température de stockage | °C | -40 à +85 | |||||||
| Monture de support Dimensions | mm | Une personnalisation 1U L483XW230XH44.5 (jusqu'à 16 canaux) est disponible. | |||||||
|
La personnalisation 2U L483XW230XH89 (jusqu'à 36 canaux) est disponible. La personnalisation 2U L483XW350XH89 (jusqu'à 64 canaux) est disponible. |
|||||||||
| La personnalisation 3U L483XW350XH133.5 (jusqu'à 128 canaux) est disponible. | |||||||||
| La personnalisation 4U L483XW350XH178 (jusqu'à 256 canaux) est disponible. | |||||||||
Dessin du panneau

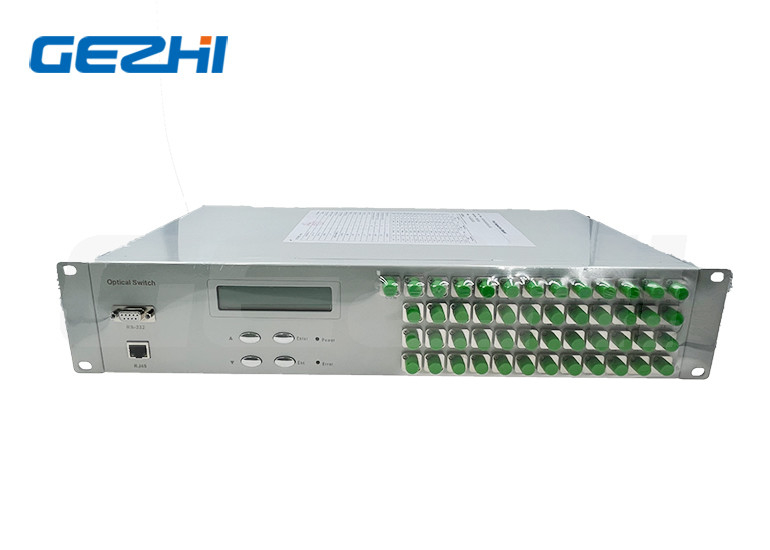

Panneau avant
1xN≤16 Commutateur optique 19 ∞1U
1xN≤36 Commutateur optique 19 ′2U

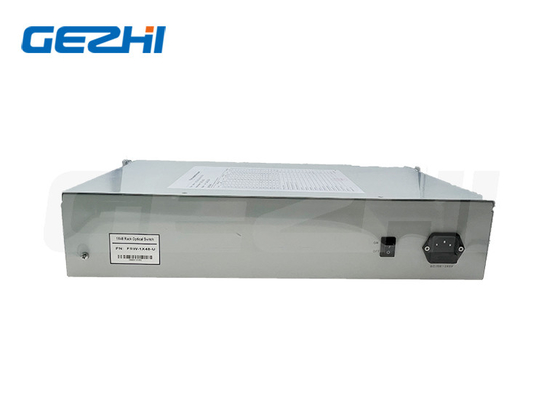

Panneau arrière
Informations sur les commandes
Les États membres doivent fournir aux autorités compétentes les informations suivantes:
| Les OSW | Le mode | Longueur d'onde | Le paquet | Type de fibre | Énergie | Connecteur |
| 1x4 1x8 1x16 1x32 1x64 1x128 S = Spécificité |
S = SM M = MM |
85 = 850 nm 13 = 1310 nm 15 = 1550 nm 85/13 = 850/1300 13/15 = 1310/1550 nm 460 nm 780 nm 980 nm S = Spécifier |
1U = 1U montage à rayonnage 2U = 2U monture à rayonnage 3U = 3U montage à rayonnage 4U = 4U montage à rayonnage S = Spécifier |
M5 = 50/125 M6 = 62,5/125 S9=9/125 S105/125 Les produits de base S200/240 Les produits de base S272/300 Les produits de base S365/400 Les produits de base S50/600 S = Spécifier |
AC = 85 à 265 V uniques +DC36 à 75V |
00 = Aucun FP = FC/UPC FA = FC/APC SP = SC/UPC SA = SC/APC LP = LC/UPC LA = LC/APC S = Spécifier |
|
|
