Détails sur le produit:
Conditions de paiement et expédition:
|
| Nom du produit: | 1x16 MEMS Commutateur optique | Plage de longueur d'onde: | 850/1310 pour MM ou 1260~1650 pour SM ou sur mesure |
|---|---|---|---|
| Longueur d'onde de essai: | Longueur d'onde de essai | Connecteur: | FC, SC, LC, ST ou sur mesure |
| Port moniteur: | Port moniteur | ||
| Surligner: | Commutateur optique MEMS de mesure automatique,Commutateur optique MEMS à fibre,commutateur optique de 1x16 Mems |
||

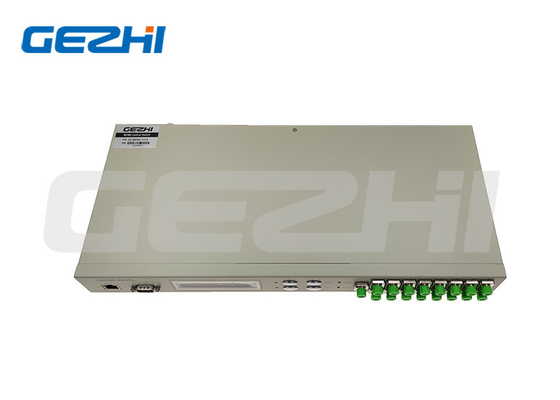

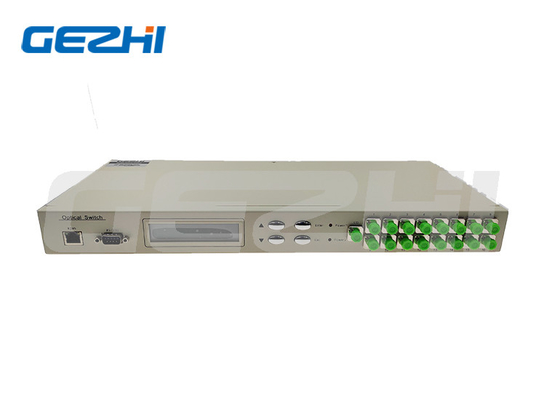

Rameau de commutateur optique en fibre optique 1x16 MEMS pour mesure automatique
Description du produit
1xN MEMS Rackmount de commutateur optique
Les commutateurs à fibre optique MEMS de GEZHI sont basés sur la technologie MEMS en silicium intégrée et sont disponibles en multicanal 1x4, 1x8, 1x16, 1x24, 1x32, 1x64,1x128 jusqu'à 1x256 et matrice MxN Mems commutateur optique 8x8Dans le paquet de commutateurs, les deux pilotes compatibles CMOS/TTL.Le tableau des commutateurs optiques MEMS peut être contrôlé individuellement et sont bidirectionnels de sorte qu'ils peuvent être utilisés dans une orientation 1xN ou Nx1.
Les commutateurs optiques MEMS 1xN de GEZHI offrent d'excellentes performances optiques, une fiabilité élevée sur une très longue durée de vie.Aérospatiale et autres applications exigeantes.
Caractéristiques
1.SerialNet, haute fiabilité, haute stabilité
2Panneau d'affichage LCD, affichage visuel, fonctionnement pratique
3Signal de transmission transparent, haute stabilité et fiabilité
4.Le canal et l'intervalle de temps du balayage automatique peuvent être configurés
5.RS232 Contrôle et gestion à distance Ethernet RJ45
Applications
1.FITL
2- Mesure automatique
3Système de surveillance et d'entretien des câbles de surveillance à distance du réseau optique
Les spécifications
| Paramètre | Unité | 1x8 | 1x12 | 1x16 | 1x24 | 1x32 | 1x64 | 1x128 | 1x256 |
| Plage de longueur d'onde | Nm | 850/1310 pour MM ou 1260~1650 pour SM ou sur mesure | |||||||
| Testez la longueur d'onde | Nm | 850/1310, 1310/1550 ou sur mesure | |||||||
| Perte d'insertion (maximum) | dB | ≤ 10 | ≤ 15 | ≤ 15 | ≤ 17 | ≤ 17 | ≤ 2.0 | ≤ 2.2 | ≤ 2.4 |
| Perte de rendement | dB | MM ≥ 30, SM ≥ 45 | |||||||
| Écoute transversale | dB | MM ≥ 30, SM ≥ 45 | |||||||
| PDL | dB | ≤ 010 | |||||||
| Le WDL | dB | ≤ 030 | |||||||
| Le TDL | dB | ≤ 030 | |||||||
| Répétabilité | dB | ≤ 002 | |||||||
| Temps de changement | ms | ≤ 8 (canal adjacent) | |||||||
| Puissance optique | mW | ≤ 500 | |||||||
| Type de fibre | Je ne sais pas. | 9/125 | |||||||
| Connecteur | / | FC, SC, LC, ST, SMA ou sur mesure | |||||||
| Port de surveillance | / | RJ45 et RS232 ou personnalisé | |||||||
| Énergie de fonctionnement (type de prise) | V | AC:220V (50/60Hz) ou DC:36V~72V | |||||||
| Température de fonctionnement | °C | -10 à +60 | |||||||
| Température de stockage | °C | -40 à +85 | |||||||
| Monture de support Dimensions | mm | Une personnalisation 1U L483XW230XH44.5 (jusqu'à 32 canaux) est disponible. | |||||||
| La personnalisation 2U L483XW230XH89 (jusqu'à 128 canaux) est disponible. | |||||||||
| La personnalisation 3U L483XW230XH133.5 (jusqu'à 256 canaux) est disponible. | |||||||||
Le dessin
1x128 MEMS commutateurs à fibre optique

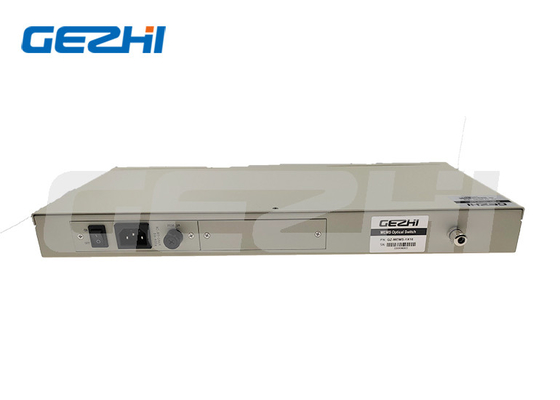

1x128 MEMS Commutateur de fibre optique Panneau arrière
Route optique
Informations de commande MEMS-1xN-X-XX-X-XX-XX-XX-XX
| MEMS | Le mode | Longueur d'onde | Le paquet | Type de fibre | Énergie | Connecteur |
| 1x4 1x8 1x16 1x32 1x64 1x128 S = Spécificité |
S = SM M = MM |
85 = 850 nm 13 = 1310 nm 15 = 1550 nm 85/13 = 850/1300 13/15 = 1310/1550 nm S = Spécifier |
1U = 1U montage à rayonnage 2U = 2U monture à rayonnage 3U = 3U montage à rayonnage 4U = 4U montage à rayonnage S = Spécifier |
M5 = 50/125 M6 = 62,5/125 S9=9/125 S = Spécifier |
AC = 85 à 265 V uniques DC = unique 36 ~ 72V AA = double 85 à 265 V DD = double 36 ~ 72V La valeur de l'électricité utilisée est la valeur de l'électricité utilisée. |
00 = Aucun FP = FC/UPC FA = FC/APC SP = SC/UPC SA = SC/APC LP = LC/UPC LA = LC/APC S = Spécifier |
