Détails des produits

À la maison Produits

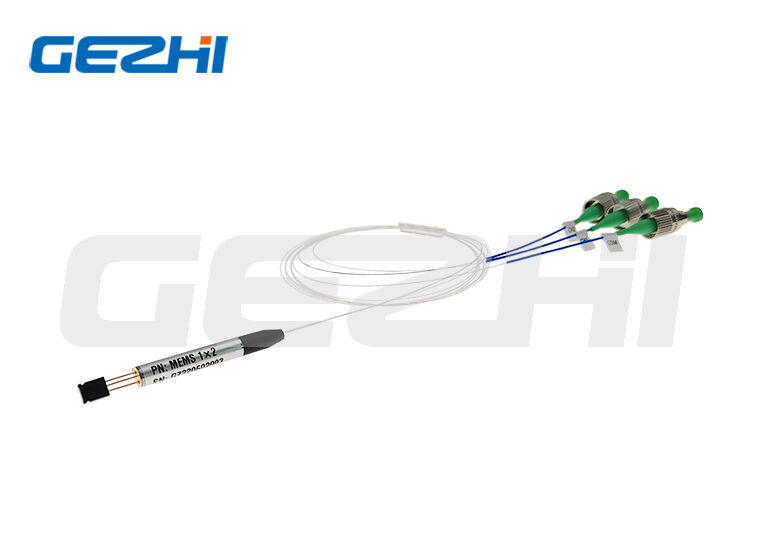

1×N MEMS commutateur optique. Mode unique et mode multi MEMS commutateur optique à fibres - Gezhi Photonics

1×N MEMS commutateur optique. Mode unique et mode multi MEMS commutateur optique à fibres - Gezhi Photonics

Nom De Marque:	GEZHI or OEM
Numéro De Modèle:	MEMS-D-
Nombre De Pièces:	1 pièce
Prix:	US$188-US$688
Délai De Livraison:	2-3 semaines

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

CE RoHS,ISO9001

Documents:

Type de connecteur:

FC/SC/LC...

Temps de commutation:

≤8 ms

Perte d'insertion:

1×2 ≤0,8dB；3≤N≤8 ≤1,0dB；17≤N≤32 ≤1,5dB；33≤N≤64 ≤1,7dB

Tension de contrôle:

Puissance de Max Optical:

≤500mw

Température de fonctionnement:

-20 ℃ ~ +85 ℃

Détails d'emballage:

Boîte en papier

Capacité d'approvisionnement:

2000 pièces par mois

Description du produit

Dispositif de commutation optique MEMS 1×N haute performance – Versions monomode et multimode

Présentation du produit

Le commutateur optique Gezhi Photonics 1 × N MEMS est un composant de commutation de fibre MEMS miniature conçu pour la communication par fibre, le réseau PON, l'instrumentation optique et les systèmes de surveillance de réseau. Ce commutateur optique MEMS sans verrouillage propose deux séries monomode (max 1 × 64 canaux) et multimode (max 1 × 16 canaux), avec un boîtier cylindrique ultra compact, une vitesse de commutation rapide, une faible perte d'insertion, d'excellentes performances de perte en fonction de la longueur d'onde/thermique/polarisation et une durée de vie ultra longue jusqu'à 10 milliards de temps de commutation.

Principales fonctionnalités

1. Structure cylindrique ultra compacte	Deux spécifications de taille : Φ5,5 × 42 mm (N≤7 canaux), Φ6,0 × 47 mm (8≤N≤64 canaux), faible encombrement pour les modules optiques compacts
2. Temps de commutation ultra rapide	Temps de commutation ≤ 8 ms, commutation instantanée du chemin optique pour une protection du réseau en temps réel
3. Faible perte d'insertion	Conception à perte graduée pour différents nombres de canaux, mode unique 1 × 2 uniquement, perte d'insertion ≤ 0,8 dB
4. Indice de cohérence optique supérieur	WDL≤0,3dB, TDL≤0,3dB, PDL≤0,1dB, répétabilité ≤±0,05dB, transmission de signal stable
5. Isolation élevée et perte de retour	Perte de retour ≥ 50 dB (mode unique), diaphonie ≥ 45 ~ 50 dB, évite efficacement les interférences de diaphonie du signal optique
6. Durée de vie ultra longue	Durabilité ≥10 milliards de cycles de commutation, fonctionnement stable à long terme
7. Adaptabilité à un large environnement d'exploitation	Température de fonctionnement : -20 ℃ ~ +85 ℃, température de stockage : -40 ℃ ~ +85 ℃, humidité 5 % ~ 95 % RH.
8. Mode de commutation sans verrouillage, tension de contrôle ≤ 60 V, puissance optique maximale du roulement 500 mW.

Applications

Entièrement applicable aux industries de la communication optique et des tests optiques, principaux scénarios :

Réseau d'accès optique PON
Commutation de protection automatique Fibre Link
Instrumentation de test optique et équipement de test en laboratoire
Système de surveillance en temps réel du réseau de fibre optique
Routage du signal optique, distribution du signal optique multicanal

Spécifications de performances

Commutateur optique MEMS 1 × N monomode (N ≤ 64)

Paramètre	Unité	Index technique
Longueur d'onde de fonctionnement	-	Bande O (1290 ~ 1330 nm), bande L+ (1625 ~ 1650 nm)
Perte d'insertion	dB	1×2 ≤0,8；3≤N≤8 ≤1,0；17≤N≤32 ≤1,5；33≤N≤64 ≤1,7
WDL	dB	≤0,3
TDL	dB	≤0,3
PDL	dB	≤0,1
Perte de retour	dB	≥50
Diaphonie	dB	2≤N≤32 ≥50；33≤N≤64 ≥45
Répétabilité	dB	≤±0,05
Temps de commutation	MS	≤8
Durabilité mécanique	fois	≥10 000 000 000
Tension de contrôle	V	≤60
Mode de commutation	-	Sans verrouillage
Puissance optique maximale	mW	≤500
Température de fonctionnement	℃	-20 ~ +85
Température de stockage	℃	-40 ~ +85
Humidité de fonctionnement	%HR	5 ~ 95
Dimension	mm	N≤7 : Φ5,5×42；8≤N≤64 : Φ6,0×47

Commutateur optique MEMS multimode 1 × N (N ≤ 16)

Paramètre	Unité	Index technique
Longueur d'onde de fonctionnement	nm	850 ± 30, 1310 ± 30
Perte d'insertion	dB	N≤12 ≤1,0；13≤N≤16 ≤1,2
WDL	dB	≤0,3
TDL	dB	≤0,4
PDL	dB	≤0,2
Perte de retour	dB	≥30
Répétabilité	dB	≤±0,05
Temps de commutation	MS	≤8
Durabilité mécanique	fois	≥10 000 000 000
Tension de contrôle	V	≤60
Mode de commutation	-	Sans verrouillage
Puissance optique maximale	mW	≤500
Température de fonctionnement	℃	-20 ~ +85
Température de stockage	℃	-40 ~ +85
Humidité de fonctionnement	%HR	5 ~ 95
Dimension	mm	N≤7 : Φ5,5×42；8≤N≤16 : Φ6,0×47

Voie optique et dimension mécanique

1×N MEMS commutateur optique. Mode unique et mode multi MEMS commutateur optique à fibres - Gezhi Photonics 0

Route optique : entrée à fibre unique à port commun (COM), commutateur vers l'un des N canaux de sortie
Taille du logement
- Petite taille (N≤7) : Φ5,5 × 42 mm, brochage de commande à 3 broches : Pin1=GND, Pin2=X, Pin3
- Grande taille (8≤N≤64) : Φ6,0 × 47 mm, brochage de commande à 5 broches : Pin1=GND, Pin2=X, Pin3=Y
Coque métallique cylindrique, fibre de queue sortante, compatible avec divers connecteurs de fibre

Informations de commande et code de modèle

Format du code modèle : MEMS-D-[Canal]-[Longueur d'onde]-[Type de fibre]-[Diamètre de la fibre]-[Longueur de la fibre]-[Connecteur]

Code de chaîne :	02=1×2, 04=1×4, 08=1×8, 16=1×16
Code de longueur d'onde :	85 = 850 nm, 13 = 1 310 nm, 14 = 1 490 nm, 15 = 1 550 nm, 1 625 = 1 625 nm, 1 650 = 1 650 nm, 13/15 = double 1 310/1 550 nm
Type de fibre :	5=50/125μm, 6=62,5/125μm, 9=9/125μm, X=Fibre personnalisée
Diamètre des fibres :	25 = revêtement 250 μm, X = personnalisé
Longueur des fibres :	05=0,5 m, 10=1,0 m, X=longueur personnalisée
Connecteur :	00=Aucun, FP=FC/PC, FA=FC/APC, SP=SC/PC, SA=SC/APC, LP=LC/PC, LA=LC/APC

Exemple : MEMS-D-16-15-9-25-10-LA → 1×16 monomode 1550 nm, fibre 9/125, revêtement 250 μm, fibre 1 m, connecteur LC/APC

Foire aux questions

Q1 : À quoi sert un commutateur optique MEMS 1×N ?

R : Notre commutateur fibre MEMS 1 × N est principalement utilisé pour l'accès au réseau PON, la protection des liaisons fibre, les instruments de test optique et la surveillance du réseau fibre, afin de réaliser une commutation de routage automatique des signaux optiques multicanaux.

Q2 : Quel est le canal maximum de votre commutateur optique MEMS monomode ?

R : La version monomode prend en charge jusqu'à 1 × 64 canaux ; version multimode max 1×16 canaux.

Q3 : Ce commutateur optique MEMS est-il de type verrouillable ou non verrouillable ?

R : Toutes nos séries MEMS-D adoptent un mode de commutation sans verrouillage, tension de contrôle ≤60 V.

Q4 : Combien de fois le commutateur optique MEMS peut-il être commuté ?

R : La durabilité mécanique atteint ≥10 milliards de cycles de commutation, longue durée de vie pour une utilisation industrielle continue.

Q5 : Quels connecteurs de fibre peuvent être personnalisés ?

R : Prise en charge des connecteurs FC, SC, LC PC/APC, la fibre nue sans connecteur est également facultative.

Fabricant: Gezhi Photonics Co., Ltd

Fournisseur professionnel de commutateurs optiques MEMS, de coupleurs de fibre et de composants optiques passifs pour l'industrie mondiale des communications par fibre. Spécifications personnalisées, service OEM et ODM disponible. Site officiel :www.gezhiphotonics.com
