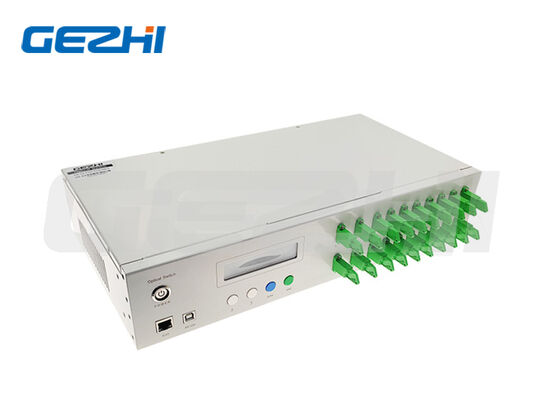

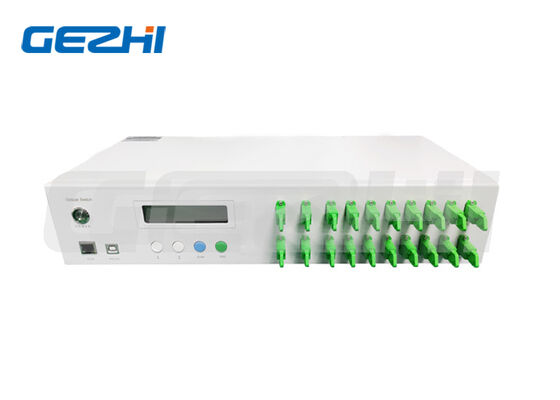

La matrice de commutateur optique MxN Gezhi MEMS adopte une conception de puce MEMS en silicium intégrée, prenant en charge la transmission bidirectionnelle du signal optique, configurable comme structure de routage du signal M×N ou N×M.Les spécifications des canaux varient de mini 4×4 à grande échelle 256×256 matrice, circuit d'entraînement intégré compatible CMOS/TTL, contrôlable indépendamment de chaque canal optique.

Le commutateur MEMS à matrice de fibre de rackmount passe des tests rigoureux de fiabilité à longue durée de vie, largement utilisé dans les télécommunications, l'aérospatiale, la mesure automatique de la fibre, FTTH,surveillance à distance des câbles optiques et autres scénarios de communication optique à forte demande.

• Système de contrôle SerialNet stable, stabilité et fiabilité à long terme ultra-hautes
• Panneau LCD intégré avec affichage visuel des données en temps réel, fonctionnement physique du bouton
• Transmission de signal optique totalement transparente, perte basse dépendante de la longueur d'onde
• Prise en charge de la numérisation automatique des canaux, de l'intervalle de numérisation personnalisable et de la plage de canaux début/fin

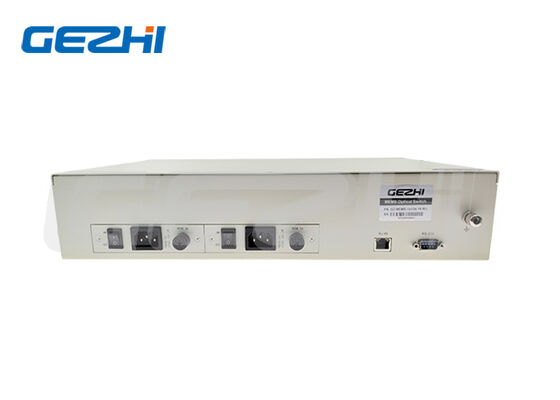

• Interfaces de contrôle doubles: port série RS232 + gestion à distance du réseau Ethernet RJ45
• Des touches de panneau verrouillables et une fonction de verrouillage des canaux pour éviter un dysfonctionnement
• Large plage de température et d'humidité de fonctionnement, adaptabilité de qualité industrielle

• Connecteur de fibre: FC, SC, LC, ST, SMA ou sur mesure
• Port de communication: RJ45 + RS232, interface personnalisée disponible

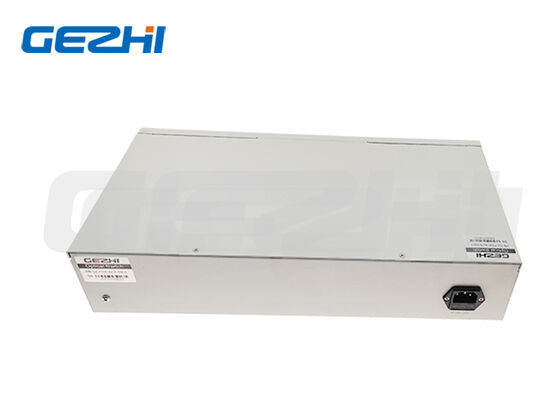

• L'alimentation électrique: AC 220V ((50/60Hz) / DC 36V~72V; double AC/DC en option
• Température de fonctionnement: -10°C ~ +60°C
• Température de stockage: -40°C à +85°C
• Humidité de travail: 5% ~ 95% non condensée
• Taille du rack: 1U ((483 × 230 × 44,5 mm, ≤ 16 canaux), 2U ((483 × 230 × 89 mm, ≤ 32 canaux), 3U / 4U / rack personnalisé

• Taux de baud facultatif: 1200, 2400, 4800, 9600, 19200, 57600, 115200 (par défaut 19200)
• Protocole de contrôle: ensemble de commandes série personnalisé, commençant par <, se terminant par >, code de commande en majuscules
• Méthodes de commande: fonctionnement du bouton LCD local, commande série RS232, surveillance à distance Ethernet RJ45

• Tests de réseaux d'accès à la fibre optique FTTH/FITL
• Système de mesure automatique en fibre optique
• Surveillance à distance en temps réel du réseau optique
• Système de surveillance et de maintenance en ligne du câble optique
• Recherche et essais de production d'équipements de télécommunications
• Commutation de liaison de communication optique aérospatiale
• Routage du signal optique multicanal du centre de données
• Commutation de signaux à plusieurs voies par instrument optique

Format du code de commande:Le système de mesure de la température doit être utilisé pour déterminer la température de l'air.

• Échelle de matrice MxN: 4×4 /8×8 /16×16 /32×32 /64×64 /128×128 /personnalisé
• Mode fibre: S=Mode unique (SM), M=Multi mode (MM)
• Longueur d'onde: 85=850nm, 13=1310nm, 15=1550nm, 85/13 longueur d'onde double, etc.
• Le produit doit être présenté à l'entrée de la bouteille.
• Spécification du noyau de fibre: M5=50/125, M6=62.5/125, S9=9/125
• Énergie électrique: AC simple, DC simple, double AC, double DC, hybride AC+DC
• Connecteur de fibre: FC/UPC, FC/APC, SC/UPC, SC/APC, LC/UPC, LC/APC, pas de connecteur

• Une couverture de matrice importante allant jusqu'à 256×256, prise en charge de la taille multi-canaux personnalisée
• Perte d'insertion extrêmement faible, haut débit d'isolement, excellentes performances de transmission optique
• Transmission bidirectionnelle du signal, commutation flexible de la disposition M×N/N×M
• Contrôle à distance RS232+Ethernet double, prise en charge de la surveillance à longue distance sans surveillance
• Design industriel monté sur un rack, compatible avec un armoire standard de 19 pouces
• 10 milliards de fois la durée de vie de commutation, fonctionnement continu stable à long terme
• Fonctionnement visuel LCD local + contrôle dual du logiciel à distance, débogage pratique
• Service personnalisé complet: longueur d'onde, connecteur, taille du rack, alimentation, interface

R: Les modèles standard incluent 4×4, 8×8, 16×16, 24×24, 32×32, 64×64, 128×128, maximum jusqu'à 256×256 matrice, spécifications de canal personnalisées disponibles.

R: Trois modes de commande: 1. fonctionnement du bouton physique LCD local; 2. commande de l'ordinateur supérieur par port série RS232; 3. gestion à distance du réseau RJ45 Ethernet.

R: Oui. Le réseau de commutateurs optiques internes MEMS prend en charge la transmission optique bidirectionnelle, peut être utilisé comme matrice M×N ou N×M selon les besoins.

R: La durabilité de commutation atteint ≥ 10 milliards de fois, ce qui convient aux scénarios d'essai de balayage automatique continu à long terme.

R: Prise en charge des commandes de verrouillage de clé à distance et de verrouillage de canal via le port série, après verrouillage, le panneau avant ne peut pas changer de canal manuellement.
