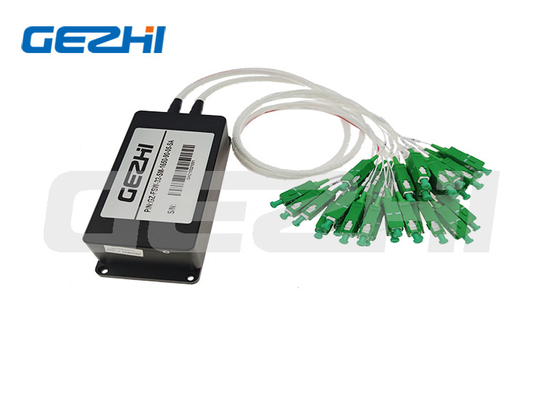

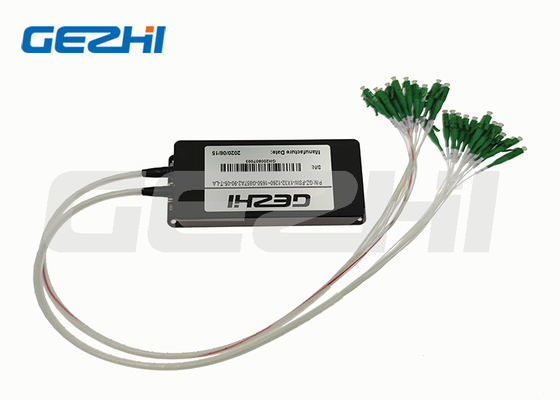

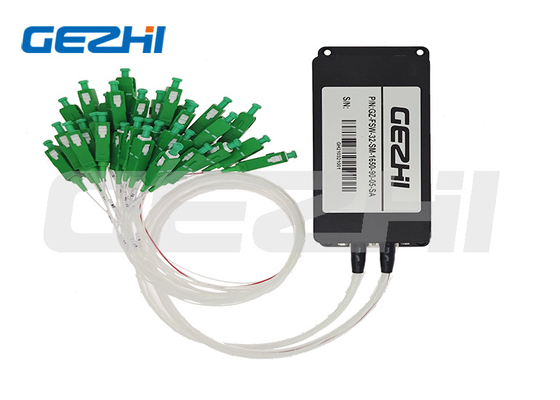

Commutateur optique à fibres optiques multicanaux en mode unique et multimode

Name: Commutateur optique à fibres optiques multicanaux en mode unique et multimode
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: Les équipements de détection
Price: Négociable USD
Availability: InStock

Brand Name:	Gezhi or OEM
Numéro De Modèle:	Les équipements de détection
Nombre De Pièces:	1 pièces
Prix:	USD >= 1 pieces $25
Delivery Time:	7 jours
Payment Terms:	L/C, D/A, D/P, T/T, Western Union, MoneyGram

Informations détaillées

Product Description

Informations détaillées

Lieu d'origine:

Chine

Certification:

CE RoHS,ISO9001

Utilisation:

Moniteur système

Réseau:

TCP, IP, POE, GPRS, Wi-Fi

Longueur d'onde:

1260-1650nm

Durée de garantie:

3 ans

Port:

1x32

Voltage:

5v ou 12V

Détails d'emballage:

boîte intérieure, carton

Capacité d'approvisionnement:

1000 morceaux/morceaux par jour

Mettre en évidence:

Commutateur optique à fibres optiques multicanaux

commutateur optique à fibres optiques 1x32

Product Description

Description du produit

1x32 Multi-Channel Commutateur optique à mode unique et multimode Commutateur à fibre optique

N'importe quelle configuration 1xN, n'importe quel type de fibre, large bande de longueur d'onde,Le commutateur optique multicanal 1x32 est une sorte d'équipement de contrôle de la trajectoire de la lumière, peut réaliser la commutation de la trajectoire de la lumière en fibre optique multicanal, dans le système de transmission de fibre optique,il est utilisé pour la surveillance de fibres multicanauxIl est également utilisé dans le système de test de fibre optique pour la fibre optique et son test de composants.Système d'essai de câbles extérieurs et de surveillance des capteurs optiques multi-ports.

Caractéristique

1.une sorte de composant fonctionnel, avec la possibilité de changer de route optique.

2. 1 ports de fibres d'entrée et de sortie N qui transmettent sélectivement, redirige,

3.ou bloque la puissance optique dans une ligne de transmission en fibre optique.

4. bidirectionnelle et peut être utilisée dans les directions 1xN ou Nx1.

5. conçus pour être utilisés dans les réseaux de communication par fibre optique et les instruments de mesure.

Commutateur optique à fibres optiques multicanaux en mode unique et multimode 0

Spécification

Paramètre	Unité	1x4	1x8	1x12	1x16	1x24	1x32	1x64	1x128
Plage de longueur d'onde	Nm	1260 à 1650
Testez la longueur d'onde	Nm	1310 à 1550
Perte d'insertion (typique)	dB	0.5	0.5	0.5	0.5	0.5	0.5	0.5	1.0
Perte d'insertion (maximum)	dB	≤ 08	≤ 08	≤ 10	≤ 10	≤ 10	≤ 10	≤ 10	≤ 12
Perte de rendement	dB	SM ≥ 50
Écoute transversale	dB	≤ 70
PDL	dB	≤ 005
Le WDL	dB	≤ 020
Le TDL	dB	≤ 020
Répétabilité	dB	≤ 002
Durée de vie	le temps	>107
Temps de changement	ms	≤ 10 (canal adjacent)
Puissance optique	mW	≤ 500
Mode de commande	/	TTL ou personnalisé
Température de fonctionnement	°C	-10 à +55
Température de stockage	°C	-40 à +85
Type de module Dimensions	mm	135x64x32				Le nombre d'étoiles		Pour les appareils électroniques	Le nombre d'étoiles est:

Informations sur les commandes OSW-XxX-X-XX-X-XX-XX-XX-XX

Les OSW

Le mode

Longueur d'onde

Le paquet

Type de fibre

Diamètre de la fibre

Longueur de la fibre

Connecteur

1x4

1x8

1x16

1x32

1x64

1x128

S = Spécificité

S = SM

M = MM

85 = 850 nm

13 = 1310 nm

15 = 1550 nm

85/13 = 850/1300

13/15 = 1310/1550 nm

S = Spécifier

B = boîte métallique

S = Spécifier

M5 = 50/125

M6 = 62,5/125

S9=9/125

S = Spécifier

25=250um

09=900um

S = Spécifier

05 = 0,5 m

10 = 1,0 m

S = Spécifier

00 = Aucun

FP = FC/UPC

FA = FC/APC

SP = SC/UPC

SA = SC/APC

LP = LC/UPC

LA = LC/APC

S = Spécifier

Configuration du code PIN

Connecteur masculin DB-9 (1xN≤16) Commutateur optique

Connecteur masculin DB-9
Le numéro de code.	Je / O	Signalisation	Définition
1	Résultats de l'analyse	D0	D0 ~ D3 est la sélection de canal Bit0 ~ Bit3,D0 est bas, D3 est élevé
2	Résultats de l'analyse	D1
3	Résultats de l'analyse	D2
4	Résultats de l'analyse	D3
5	Résultats de l'analyse	Réinitialiser	TTL, bas niveau réinitialisé au canal 0, haut niveau signifie que les bits de sélection de canal sont efficaces.
6	À l'extérieur!	Je suis prête.	TTL, prêt (haut = pas prêt, bas = prêt)
7	À l'extérieur!	ÉVÉREUR	TTL, erreur ou défaillance (haut = erreur, bas = pas d'erreur)
8	Le pouvoir	Le GND	Le sol
9	Le pouvoir	Le CCR	5L'alimentation électrique à courant continu à 0,05% (maximum 500 mA)

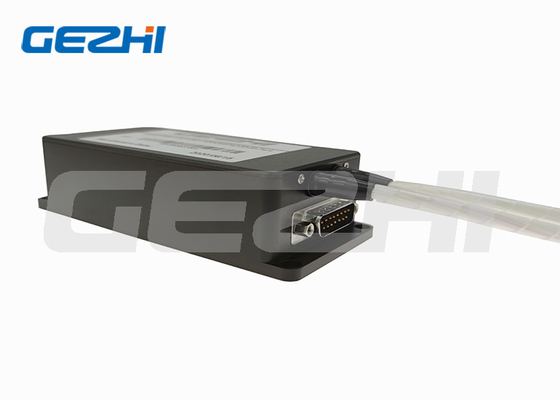

Connecteur masculin DB-15 (1xN≤128) Commutateur optique

Connecteur masculin DB-15
Le numéro de code.	Je / O	Signalisation	Définition
2	Résultats de l'analyse	D0	D0~D5 est la sélection du canal Bit0~Bit4,D0 est bas, D4 est haut
3	Résultats de l'analyse	D1
4	Résultats de l'analyse	D2
5	Résultats de l'analyse	D3
6	Résultats de l'analyse	D4
10	Résultats de l'analyse	D5
11	Résultats de l'analyse	Réinitialiser	TTL, bas niveau réinitialisé au canal 0, haut niveau signifie que les bits de sélection de canal sont efficaces.
7	À l'extérieur!	Je suis prête.	TTL, prêt (haut = pas prêt, bas = prêt)
8	À l'extérieur!	ÉVÉREUR	TTL, erreur ou défaillance (haut = erreur, bas = pas d'erreur)
1,9	Le pouvoir	Le GND	Le sol
12	Le pouvoir	VCC1	5.0V±5% de puissance du moteur VDC (max 950mA)
15	Le pouvoir	VCC2	5.0V±5% VDC Puissance du circuit d'entraînement ((50mA)
13,14		N.C.	N.C.

Transport aérien

Commutateur optique à fibres optiques multicanaux en mode unique et multimode 4

Quatrième question:Puis-je avoir une commande d'échantillon? Quelle est votre MOQ?

A1: les échantillons sont les bienvenus pour tester et vérifier la qualité.MOQ, échantillon 1pcs est disponible.Des échantillons mixtes sont également acceptables.

Q2: Quel est le délai?

R2: Le délai normal est d'environ 1 semaine,Pour les grandes quantités et les produits spéciaux, veuillez vérifier les délais avec notre représentant commercial.Mais nous avons des stocks pour certains produits,pourrait expédier 1-3 jours après réception du paiement.

Quatrième question:Quelles sont les conditions de paiement?

R3: Délai de paiement: T/T, Paypal,Western Union,paiement en espèces, ALI etc.

Q4: Quel est votre délai de garantie?
A4: 3 ans de garantie.

Q5: Puis-je utiliser notre propre logo, étiquette et emballage?
A5: Oui, nous pourrions fournir le service OEM qui selon vos exigences, conception des produits étiquette, logo, PN, SN, paquet.
