| Brand Name: | Gezhi or OEM |
| Numéro De Modèle: | 2x4-TTL |
| Nombre De Pièces: | 1 pièces |
| Prix: | USD >= 1 pieces $400 |
| Delivery Time: | 7 jours |
| Payment Terms: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Description du produit

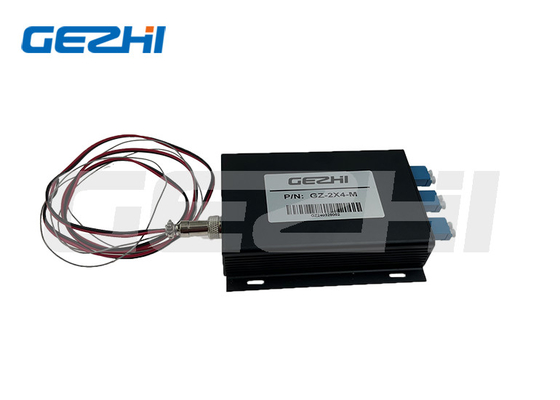

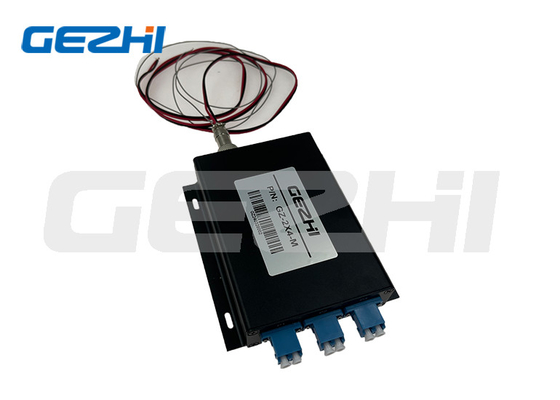

Commutateur optique à 2x4 fibres optiques 1260~1650nm TTL Control Optical Switch
L'interrupteur optique 2x4 est une sorte de dispositif de contrôle de la trajectoire de la lumière, un dispositif de contrôle de la trajectoire de la lumière et de conversion de la trajectoire de la lumière. Il joue un rôle important dans les applications de communication optique.L'interrupteur optique est principalement utilisé dans la surveillance multiplexe du système de transmission optique, LAN comment l'échange automatique de lumière / détecteur de lumière et système de surveillance dynamique multi-points dans le système de détection optique de test optique pour les fibres optiques, les dispositifs optiques,essai de câbles de réseau et d'ingénierie de terrain;Dispositif optique avec réglable. Avec RS - 232 module de commande d'interface avec boutons, peut par le logiciel PC pour le choix de chemin optique du module.
Fertures
1Un coût inférieur à tout
2. Faibles distorsions optiques
3- Une isolation élevée.
4.Haute fiabilité
5.Passe optique sans époxy
6- Le bouton de commutation de la lumière
Applications
1. Réseau de l' anneau
2Surveillance à distance dans les réseaux optiques
3.Essai du composant de fibre optique
Les spécifications
| Paramètre | Valeur du paramètre |
|
Modèle
|
Le GZ-FSW-2X4 |
| Perte d'insertion | Typ.:0.5 dB maximum:10,0 dB |
| Plage de longueur d'onde | 1260 à 1650 nm |
| Longueur d'onde d'essai | 1310/1550 nm |
| Type de fibre | SM, 9/125um ((SMF-28)) |
| Perte de rendement | ≥ 50 dB |
| Écoute transversale | ≥ 70 dB |
| PDL | ≤ 0,05 dB |
| Le WDL | ≤ 0,25 dB |
| Le TDL | ≤ 0,25 dB |
| Répétabilité | ≤ 0,02 dB |
| Durée de vie | ≥ 10 |
| Temps de changement | 8 ms (canaux adjacents) |
| Puissance optique | ≤ 500 mW |
| Connecteur | LC/PC |
| Mode de commande | TTL |
| Énergie de fonctionnement | 5V/100 mA |
| Température de fonctionnement | -40 °C à +85 °C |
| Dimension | (L) 104,0 × ((W) 120 × ((H) 28 ± 0,2 mm |
Dimension
Connecteur P1: canal de commutation optique commun
Connecteur P2: canal de commutation optique 1
Connecteur P3: canal de commutation optique 2"
Feu d'indicateur 1: feu de puissance
Feu d'indicateur 2: Feu d'indicateur du canal 1, le feu est allumé pour indiquer que P1 passe devant P2
Feu d'indicateur 3: Feu d'indicateur du canal 2, le feu est allumé pour indiquer que P1 passe devant P3
GX12-3:1 est +5V, 2 est GND, 3 est la broche de commande (haute: P1-P2, basse: P1-P3)
Route optique
Le dessin
Quatrième question:Puis-je avoir une commande d'échantillon? Quelle est votre MOQ?
Vidéo
|
|
