Module de protection des lignes optiques de 1260 à 1650 nm RS-232 Port série LC/UPC

Name: Module de protection des lignes optiques de 1260 à 1650 nm RS-232 Port série LC/UPC
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: Le GZ-OLP-M-LP
Price: 360.00 USD
Availability: InStock

Brand Name:	GEZHI or OEM
Numéro De Modèle:	Le GZ-OLP-M-LP
Nombre De Pièces:	1pc
Prix:	Négociable
Payment Terms:	T/T, Western Union

Informations détaillées

Product Description

Informations détaillées

Lieu d'origine:

Chine

Certification:

CE RoHS,ISO9001

Name:

OLP Module

Wavelength Range:

1260~1650nm

Control Mode:

RS-232

Connector:

LC/UPC

Détails d'emballage:

Boîte en papier

Capacité d'approvisionnement:

5000 pièces par mois

Mettre en évidence:

Module de protection des lignes optiques LC/UPC

Module de protection des lignes optiques de 1650 nm

Module de protection des lignes optiques RS-232

Product Description

Module de protection des lignes optiques de 1260 à 1650 nm, port série RS-232, LC/UPC

Résumé

Le module de protection de la fibre optique GZ-OLP-M-LP est un module de commutation automatique du chemin lumineux de la fibre optique principale et de la fibre optique en veille, le module surveillant simultanément la fibre principale et la fibre en veille,lorsque le signal de puissance de la fibre optique principale est inférieur à la valeur définie et que le signal de fibre optique en veille est normal, le module bascule automatiquement le chemin optique vers la fibre optique en veille; lorsque le signal de puissance de la fibre optique en veille est inférieur à la valeur définie et que le signal principal de la fibre optique est normal,le module de commutation automatique du chemin optique vers la fibre optique principale;Le module prend en charge la communication par port série RS-232 et peut être configuré par accord ou par requête d'informations du module.

Module de protection des lignes optiques de 1260 à 1650 nm RS-232 Port série LC/UPC 0

Fertures
•faible perte d'insertion du canal et grande stabilité
•surveillance en temps réel de la taille de la puissance de la fibre optique principale et de la fibre optique en veille.

•Commutateur principal/de veille automatique en fibre optique

• Prend en charge la communication sur les ports série RS-232.

Diagramme schématique

Module de protection des lignes optiques de 1260 à 1650 nm RS-232 Port série LC/UPC 1

Les spécifications

Paramètre	Valeur du paramètre
Modèle	Le GZ-OLP-M-LP
Perte d'insertion	≤ 1,5 dB
Plage de longueur d'onde	1260 à 1650 nm
Valeur de commutation de puissance optique	-10 dBm,-15 dBm,- 20 dBm,-25 dBm,-30 dBm,-35 dBm (1550 nm)
Précision	± 5%
Durée de vie	≥ 107
Type de fibre	9/125 euh
Connecteur	LCPC
Mode de commande	Résistance à la compression
État d'arrêt	Je suis en train de m'accrocher.
Énergie de fonctionnement	DC:5 V/500 mA
Température de fonctionnement	0 ~ + 50°C
Température de stockage	- 10 ans°C~ + 70°C
Taille du produit	(L) 104,0 × ((W) 120 × ((H) 28 ± 0,2 mm

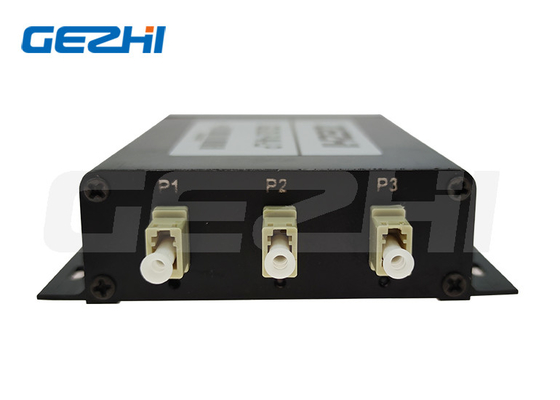

Description du panneau

Module de protection des lignes optiques de 1260 à 1650 nm RS-232 Port série LC/UPC 2

Connecteur 1: connecteur à fibre optique (port commun)
Connecteur 2: fibre optique Connecteur (fibre principale)
Connecteur 3: fibre optique Connecteur (fibre en veille)
Lumière d'indication 1: lorsque la lumière d'indication est verte, le module fonctionne comme la fibre optique principale; lorsqu'elle est rouge, le module fonctionne comme la fibre optique de rechange.
Lumière d'indicateur 2: lorsque la lumière d'indicateur est verte, le signal principal de fibre est normal; lorsqu'elle est rouge, le signal principal de fibre est hors service
Lumière d'indicateur 3: lorsque la lumière d'indicateur est verte, le signal de fibre de veille est normal; lorsqu'elle est rouge, le signal de fibre de veille est hors service

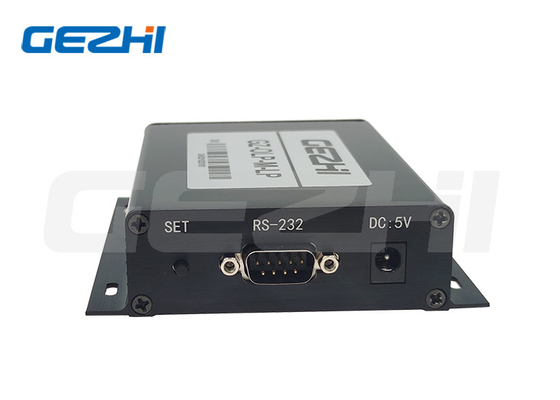

Module de protection des lignes optiques de 1260 à 1650 nm RS-232 Port série LC/UPC 3

SET:la clé est utilisée pour basculer entre la fibre principale et la fibre de secours
RS-232: Interface de communication en série;
Énergie:interface électrique ((5V/500mA)

Réglage par défaut
•RS-232: Taux de Baud:9600• Bits de données: 8 bits; Bits d'arrêt: 1 bit; Bits de parité: Aucun; • Valeur de commutation de puissance optique: -35 dBm
SET:Pouvoir le réglage

Définition des broches RS-232

Le pin	Nom	Expliquez.
1	N.C.	N.C.
2	RXD	terminal récepteur
3	TXD	fin d'expédition
4	N.C.	N.C.
5	Le GND	Le GND
6	N.C.	N.C.
7	N.C.	N.C.
8	N.C.	N.C.
9	N.C.	N.C.

Module de protection des lignes optiques de 1260 à 1650 nm RS-232 Port série LC/UPC 4

Module de protection des lignes optiques de 1260 à 1650 nm RS-232 Port série LC/UPC 5
