Module de protection des lignes optiques de 1260 à 1650 nm avec contrôle RS-232 et connecteur LC/UPC pour la protection des fibres

Name: Module de protection des lignes optiques de 1260 à 1650 nm avec contrôle RS-232 et connecteur LC/UPC pour la protection des fibres
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: Le GZ-OLP-M-LP
Price: 520.00 USD
Availability: InStock

Nom De Marque:	GEZHI or OEM
Numéro De Modèle:	Le GZ-OLP-M-LP
Nombre De Pièces:	1pc
Prix:	US$480/US$560
Conditions De Paiement:	T/T, Union occidentale

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

CE RoHS,ISO9001

Nom:

Module d'Olp

Plage de longueurs d'onde:

1260 ~ 1650 nm

Mode de contrôle:

RS-232

Connecteur:

LC/CUP

Détails d'emballage:

Boîte en papier

Capacité d'approvisionnement:

5000 pièces par mois

Mettre en évidence:

Module de protection des lignes optiques LC/UPC

Module de protection des lignes optiques de 1650 nm

Module de protection des lignes optiques RS-232

Description du produit

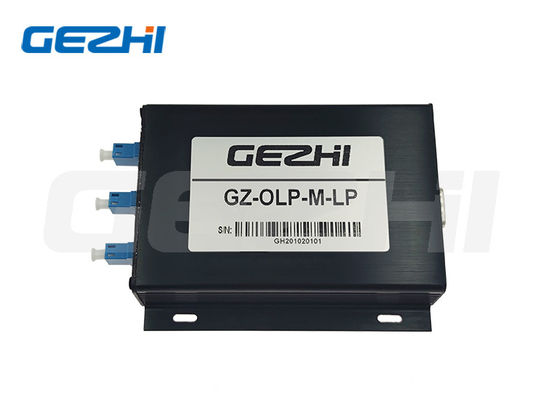

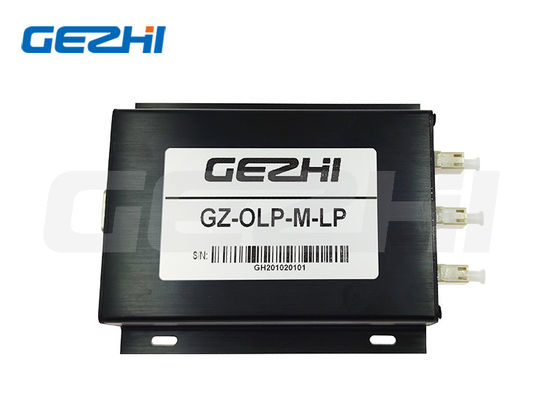

Module de protection des lignes optiques de 1260 à 1650 nm avec port série RS-232.

Le module de protection des fibres optiques GZ-OLP-M-LP assure la commutation automatique du chemin lumineux entre les fibres optiques principales et en veille.Ce module surveille continuellement les deux chemins de fibres et passe automatiquement à la fibre de veille lorsque le signal de fibre principale tombe en dessous du seuil fixé, ou de retour à la fibre principale lorsque le signal de veille échoue. Prend en charge la communication par port série RS-232 pour la configuration et la surveillance de l'état.

Principales caractéristiques

Faible perte d'insertion avec une grande stabilité
Surveillance en temps réel des niveaux de puissance optique principale et en veille
Commutation automatique de la fibre principale ou de la fibre en veille
Prise en charge de la communication sur les ports série RS-232

Schéma de l'opération

Spécifications techniques

Paramètre	Les valeurs
Modèle	Le GZ-OLP-M-LP
Perte d'insertion	≤ 1,5 dB
Range de longueur d'onde	1260 à 1650 nm
Valeur de commutation de puissance optique	-10 dBm, -15 dBm, -20 dBm, -25 dBm, -30 dBm, -35 dBm (1550 nm)
Précision	± 5%
Durée de vie	≥ 107
Type de fibre	9/125 μm
Connecteur	LC/UPC
Mode de commande	Résistance à la compression
État d'arrêt	Résistance à la traction
Énergie de fonctionnement	DC: 5V/500mA
Température de fonctionnement	0 ~ +50°C
Température de stockage	-10°C à +70°C
Taille du produit	La valeur de l'échantillon doit être supérieure ou égale à:

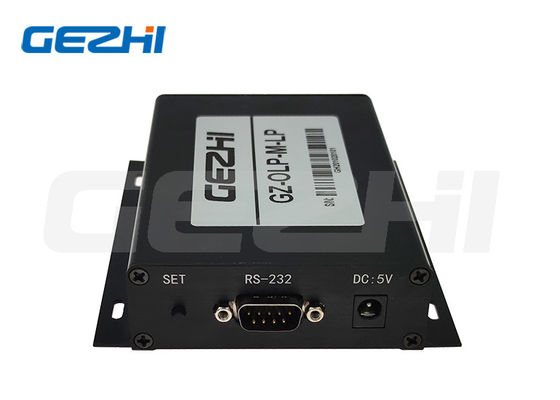

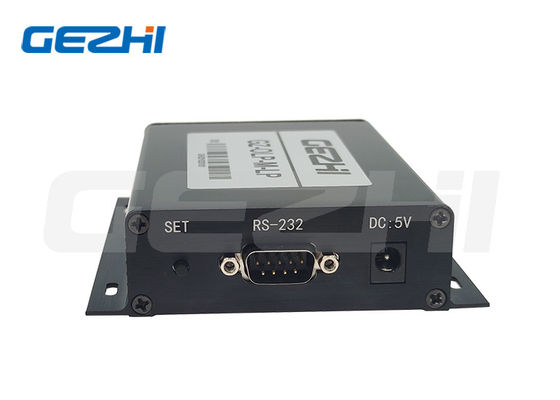

Description du panneau

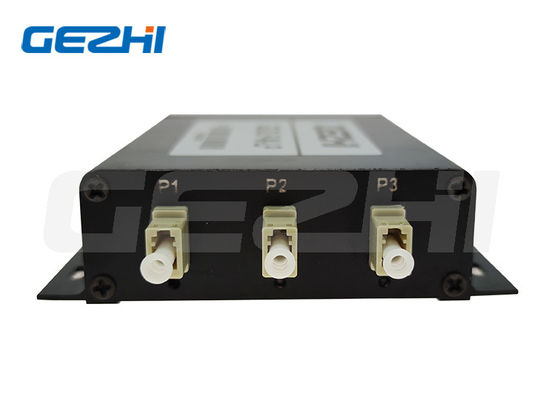

Connecteur 1:Connecteur à fibre optique (port commun)
Connecteur 2:Connecteur à fibre optique (fibre principale)
Connecteur 3:Connecteur à fibre optique (fibre en veille)
Lumière d'indicateur 1:Vert = fibre principale active; rouge = fibre en veille active
La lumière de l'indicateur 2Vert = signal de fibre principale normal; rouge = défaut de signal de fibre principale
Lumière d'indicateur 3:Vert = signal de fibre de secours normal; rouge = défaut de signal de fibre de secours

Bouton de réglage:Commutation manuelle entre la fibre principale et la fibre de secours
RS-232:Interface de communication en série
Le pouvoir:Interface d'alimentation (5V/500mA)

Par défaut

RS-232:Taux de baud: 9600; bits de données: 8 bits; stop bit: 1 bit; parité bit: aucun
Valeur de commutation de puissance optique:-35 dBm
Bouton de réglage:Permet une configuration manuelle

Définition de la broche RS-232

Le pin	Nom	Définition
1	N.C.	Pas connecté
2	RXD	Terminal récepteur
3	TXD	Fin de l'envoi
4	N.C.	Pas connecté
5	Le GND	Le sol
6 à 9	N.C.	Pas connecté
