| Brand Name: | GEZHI or OEM |
| Numéro De Modèle: | 40CH AAWG |
| Nombre De Pièces: | 1PC |
| Prix: | Négociable |
| Delivery Time: | 5-8 jours de travail |
| Payment Terms: | T/T, Western Union |
longueur d'onde du module DWDM Mux et du Demux C21~C60 de 1x40 ch AAWG
Le module du canal AAWG de Gezhi 40 offre ultra une bas-perte (3.5dB) et la solution élevée de WDM d'isolement de canal pour des centres de traitement des données et des applications d'accès de métro. Ce système prêt à l'emploi simple intègre un guide d'ondes 100GHZ rangé athermal innovateur râpant le multiplexeur basé par (AWG) et un démultiplexeur configuré pour les canaux de grille d'UIT 21 à 60.
Caractéristiques
Perte par insertion très réduite pour la distance et la représentation augmentées
Isolement élevé de la Manche pour la fiabilité accrue
Tous les débits et protocoles de T1 à 100Gbps
Aucune conditions de courant électrique
Fiabilité de GR-1221-COREUNC et de Telecordia TR-NWT-000468
Applications
Traitement des signaux optique
Cheminement sélectif de longueur d'onde
Transmission de WDM
Le WDM a basé ADM
Travaux de filet de métro et de long-courrier
Spécifications
| Paramètre | Caractéristiques | Unité | Commentaire | ||
| Minute | Maximum | ||||
| La Manche d'entrée | 1 | ||||
| La Manche de sortie | 40 | 32, 48 canaux disponibles | |||
| Espacement de la Manche | 100 | Gigahertz | |||
| Bande passante de référence | -12,5 | 12,5 | Gigahertz | ||
| Exactitude de longueur d'onde | -50 | 50 | P.M. | Relativement à la grille d'UIT | |
| largeur de bande 1dB |
0,2 (G) 0,4 (F) | nanomètre | Type type supérieur F-plat de G-Gaussion
| ||
| largeur de bande 3dB |
0,4 (G) 0,6 (F) | nanomètre | |||
| I.L | 6 | DB | Pire cas dans la bande passante d'UIT | ||
| UNI D'I.L. | 1 | DB | |||
| Ondulation | 0,7 | DB | Variation de perte de bande passante d'UIT | ||
| PDL | 0,5 | DB | Valeur maximale dans la bande passante d'UIT | ||
| Interférence adjacente | 25 | DB | Pire cas dans la bande passante d'UIT | ||
| Interférence non adjacente | 30 | DB | Pire cas dans la bande passante d'UIT | ||
| Interférence totale | 22 | DB | Interférence cumulative de tous autres canaux | ||
| Perte de retour | 40 | DB | |||
| Puissance optique continue maximum | 250 | mW | Puissance optique d'entrée maximum | ||
| Dispersion chromatique (CD) | -20 | +20 | ps/nm | ||
| PMD | 0,5 | picoseconde | |||

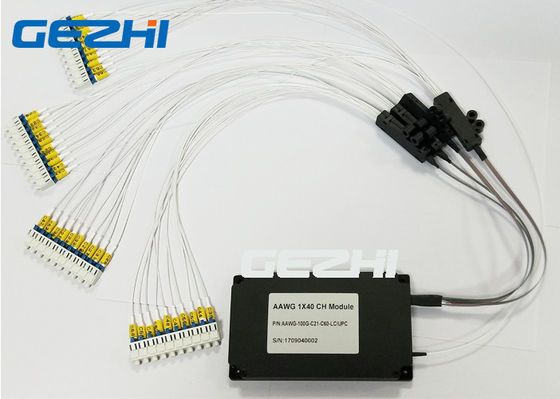

Image de paquet
|
|
