| Brand Name: | GEZHI or OEM |
| Numéro De Modèle: | 60CH AAWG |
| Nombre De Pièces: | 1PC |
| Prix: | Négociable |
| Delivery Time: | 5-8 jours de travail |
| Payment Terms: | T/T, Western Union |

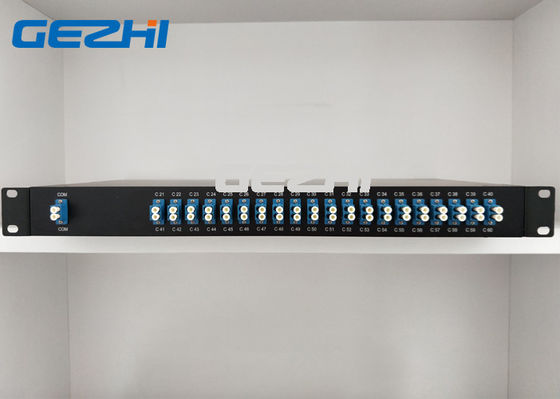

Module Rackmount athermal d'A.W.G. DWDM de la Manche simple de la fibre 50Ghz 60
Le module athermal d'A.W.G. DWDM du 60ch Mux Demux de GEZHI est un bas module optique passif de perte, à haute densité et autonome. Il est basé sur la technologie athermale d'A.W.G. avec les bandes de passage à caractéristique gaussienne. En fournissant l'accès jusqu'aux canaux 60Channel espacés par 50GHz dans un paquet 1U, cette unité maximise la capacité de la gamme de C-bande. En même temps que les transpondeurs et les amplificateurs, 60ch le demux de mux d'A.W.G. DWDM soutient un large éventail d'architectures de point par point simple aux configurations d'anneau amplifiées.
Caractéristiques
Aucune conditions de courant électrique
Isolement élevé de la Manche pour la fiabilité accrue
Perte par insertion très réduite pour la distance et la représentation augmentées
Fiabilité de GR-1221-COREUNC et de Telecordia TR-NWT-000468
Applications
Cheminement sélectif de longueur d'onde
Le WDM a basé ADM
Travaux de filet de métro et de long-courrier
Transmission de WDM
Traitement des signaux optique
Spécifications
| Paramètre | Caractéristiques | Unité | Commentaire | ||
| Minute | Maximum | ||||
| La Manche d'entrée | 1 | ||||
| La Manche de sortie | 60 | 80, 96 canaux disponibles | |||
| Espacement de la Manche | 50 | Gigahertz | |||
| largeur de bande 1dB |
0,18 |
nanomètre | Type de Gaussion | ||
| largeur de bande 3dB |
0,28 |
nanomètre | |||
| I.L | 6 | DB | Pire cas dans la bande passante d'UIT | ||
| UNI D'I.L. | 1 | DB | |||
| Ondulation | 0,7 | DB | Variation de perte de bande passante d'UIT | ||
| PDL | 0,5 | DB | Valeur maximale dans la bande passante d'UIT | ||
| Interférence adjacente | 22 | DB | Pire cas dans la bande passante d'UIT | ||
| Interférence non adjacente | 27 | DB | Pire cas dans la bande passante d'UIT | ||
| Interférence totale | 20 | DB | Interférence cumulative de tous autres canaux | ||
| Perte de retour | 40 | DB | |||
| Puissance optique continue maximum | 250 | mW | Puissance optique d'entrée maximum | ||
| Dispersion chromatique (CD) | -20 | +20 | ps/nm | ||
| PMD | 0,5 | picoseconde | |||
Image de paquet
|
|
