| Brand Name: | GEZHI or OEM |
| Numéro De Modèle: | 32CH-AAWG-S |
| Nombre De Pièces: | 1PC |
| Prix: | Négociable |
| Delivery Time: | 5-8 jours de travail |
| Payment Terms: | T/T, Western Union |
Module athermal bidirectionnel DWDM Mux d'A.W.G. 32CH ou fibre simple de Demux
Le module athermal bidirectionnel DWDM Mux ou Demux de l'A.W.G. 32CH de Gezhi est un bas module optique passif de perte, à haute densité et autonome. Il est basé sur le guide d'ondes rangé athermal râpant avec la technologie monolithique gaussienne. Le module athermal bidirectionnel d'A.W.G. 32CH offre ultra une bas-perte (maximum : 3.5dB) et solution élevée de WDM d'isolement de canal pour l'accès de métro et les applications de centres de traitement des données. cette facilité athermale bidirectionnelle de module d'A.W.G. 32CH de la manipulation de fibre, de la fiabilité à long terme et de l'excellent isolement de canal dans un 1U 19" Rackmount. Le module athermal bidirectionnel d'A.W.G. 32CH Mux intégré dans une unité, travaillant aux fibres simples de réseau
Caractéristiques
Isolement élevé de la Manche
Aucune puissance requise
Basse perte par insertion d'Ultral
Standalong 19" 1U Rackmount
Applications
Cheminement sélectif de longueur d'onde
Réseaux de métro et de long-courrier
Transmission de WDM
Traitement des signaux optique
Spécifications
| Paramètres | Conditions | Caractéristiques | Unités | ||
| Minimal. | Maximum. | ||||
| Température de fonctionnement | Opération | -5 | 65 | OC | |
| Humidité fonctionnante | Opération | 5 | 95 | %RH | |
| Température de stockage | Non_Operating | -40 | +85 | OC | |
| Humidité de stockage | Non_Operating | 5 | 95 | %RH | |
| SPÉCIFICATIONS OPTIQUES | A.W.G. AAWG GAUSSIEN | ||||
| Paramètres | Condition | Spéc. | Unités | ||
| Minute | Type | Maximum | |||
| Nombre de canaux | 1-1×32 | ||||
| Espacement de la Manche de nombre | 100GHz | 100 | Gigahertz | ||
| Cha. Longueur d'onde centrale | Fréquence d'UIT. | C – bande | nanomètre | ||
| Bande passante de la Manche claire | ±0.1 | nanomètre | |||
| CARACTÉRISTIQUES OPTIQUES | |||||
| Paramètres | Condition | Spéc. | Unités | ||
| Minute | Type | Maximum | |||
| Stabilité de longueur d'onde | Portée maximale de l'erreur de longueur d'onde de tous les canaux et températures dans la polarisation moyenne. | ±0.05 | nanomètre | ||
| -1 largeur de bande de la Manche de DB du DB -1 | Largeur de bande de canal clair définie par forme de bande passante. Pour chaque canal | 0,24 | nanomètre | ||
| -3 largeur de bande de la Manche de DB du DB -3 | Largeur de bande de canal clair définie par forme de bande passante. Pour chaque canal | 0,43 | nanomètre | ||
| Perte par insertion optique à la grille d'UIT | Défini comme transmission minimum à la longueur d'onde d'UIT pour tous les canaux. Pour chaque canal, aux toutes les températures et polarisations. | 3,2 | 3,5 | DB | |
| Isolement à canal adjacent | Différence de perte par insertion de la transmission moyenne à la longueur d'onde de grille d'UIT à la puissance la plus élevée, toutes les polarisations, dans la bande d'UIT des canaux adjacents. | 30 | DB | ||
| Non adjacent, isolement de la Manche | Différence de perte par insertion de la transmission moyenne à la longueur d'onde de grille d'UIT à la puissance la plus élevée, toutes les polarisations, dans la bande d'UIT des canaux non adjacents. | 40 | DB | ||
| Isolement total de la Manche |
Différence cumulative totale de perte par insertion de la transmission moyenne à la longueur d'onde de grille d'UIT à la puissance la plus élevée, toutes les polarisations, dans la bande d'UIT de tous autres canaux, y compris les canaux adjacents. |
33 | DB | ||
| Uniformité de perte par insertion | Portée maximale de la variation de perte par insertion au sein de l'UIT à travers tous les canaux, polarisations et températures. | 0,8 | 1,0 | DB | |
| Ondulation de perte par insertion |
Tous maximum et tous minimum de perte optique à travers L'UIT se réunissent, à l'exclusion des points de frontière, pour chaque canal à chaque port |
0,4 | 0,5 | DB | |
| Directivité | Rapport de puissance reflétée hors de tout canal (autre que canal n) à la puissance dedans du canal d'entrée n | 50 | DB | ||
| Perte de retour optique | Ports d'entrée et de sortie | 40 | DB | ||
| Perte dépendante de PDLPolarization dans la bande de la Manche claire | Valeur des cas les pires mesurée dans la bande d'UIT | 0,3 | 0,5 | DB | |
| Dispersion de mode de polarisation | 0,5 | picoseconde | |||
| Puissance optique maximum | 23 | dBm | |||
| Chaîne de surveillance d'entrée-sortie de MUXDEMUX | -35 | +23 | dBm | ||
L'information de commande
| A.W.G. | X | XX | X | XX | X | XX |
| Espacement de la Manche | Nombre de canaux | Configuration | la 1ère Manche | Type de paquet | Connecteur d'In/Out | |
| 1=100GHz |
32=32Channel La Manche 40=40 La Manche 44=44 La Manche 48=48
|
Fibre de S=Single Fibre de D=Dual |
21=Ch21 ...... 34=Ch34 ...... 50=Ch50 ...... |
RU=19 » 1U Rackmount |
0=None 1=FC/APC 2=FC/PC 3=SC/APC 4=SC/PC 5=ST/PC 6=ST/APC 7=LC/PC 8=LC/APC S=Specify |

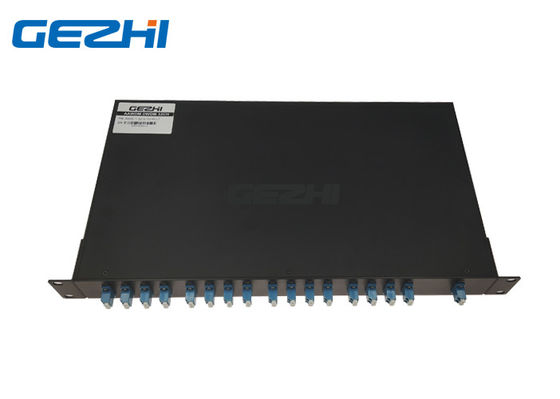

paquet de module de 32CH AAWG

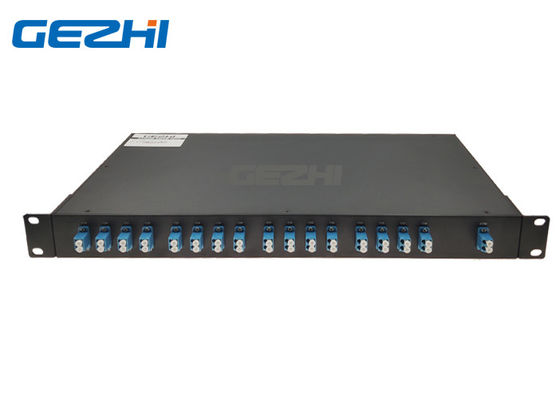

Fibre simple de module bidirectionnel de 32CH AAWG
|
|
