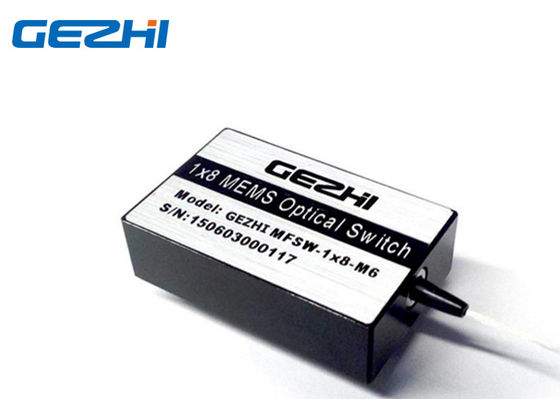

Mini 1x8 1550nm MEMS commutateurs optiques de fibre de la Manche multi

Name: Mini 1x8 1550nm MEMS commutateurs optiques de fibre de la Manche multi
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: GZ-MMS-1x8
Price: 535.00 USD
Availability: InStock

Nom De Marque:	GEZHI or OEM
Numéro De Modèle:	GZ-MMS-1x8
Nombre De Pièces:	1PC
Prix:	Négociable
Delivery Time:	2-7 jours de travail
Conditions De Paiement:	T/T, Western Union

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

La Chine

Certification:

CE RoHS ISO9001

Nom de produit:

Commutateur optique MEMS

La Manche:

1x8

Longueur d'onde:

1310&1550nm

Commandez le type:

TTL / I2C ou TTL / RS232

Connecteur:

LC/UPC

Application:

Réseaux de DWDM

Détails d'emballage:

2pcs dans une mousse avec la boîte en plastique

Capacité d'approvisionnement:

60000pcs par mois

Mettre en évidence:

commutateur optique de 1550nm MEMS

Commutateur mécanique opto de MEMS

commutateur 1x8 mécanique opto

Description du produit

Mini commutateur optique optique de systèmes Micro-Électro-mécaniques de commutateurs de fibre de 1x8 MEMS

Les commutateurs optiques de fibre de GEZHI 1x8 emploient la puce de systèmes (MEMS) de Micro-électro-Mechnaical. Cette Manche multi d'offre de commutateur optique jusqu'à 24port. avec du temps rapide de commutation, caractéristiques de haute qualité. Ces commutateurs tout-optiques sont bidirectionnels et peuvent être employés dans la direction 1xN ou Nx1.

Caractéristiques

Petit paquet

Base sur la technologie de MEMS
Fiabilité de forte stabilité et élevée

Non-verrouillage
sans époxyde sur le chemin optique

Applications

Réseaux de DWDM
Moniteur de la Manche
R&D dans le laboratoire
OADM configurable

Spécifications

Paramètres	Unité	GZ-FSW-MEMS-1×N (N≤24)
Gamme de longueurs d'onde	nanomètre	SM	Millimètre
Gamme de longueurs d'onde	nanomètre	1310±20 ou 1550±20 ou 1625±20	850±20 ou 1310±20 ou 1550±2
Examinez la longueur d'onde	nanomètre	1310 / 1550/1625	850 / 1310/1550
Insertion Loss1, 2	DB	1,0 (TYPE) 1,2 (MAX) N≤16 1,2 (TYPE) 1,8 (MAX) N≤24	0,8 (TYPE) 1,0 (MAX) N≤8 1,0 (TYPE) 1,5 (MAX) N≤12
Loss1,2 de retour	DB	≥40	≥25
Crosstalk1	DB	≥50	≥30
WDL	DB	≤0.3
PDL	DB	≤0.15
Répétabilité	DB	≤±0.05
Alimentation d'énergie	V	5~12
Longévité	Cycles	≥109
Commutez le temps	Mme	≤20
Puissance de transmission	mW	≤500
Température de fonctionnement	℃	-5~+70
Température de stockage	℃	-40~+85
Dimension	millimètre	(Type A) 39,1 (L) X 24,7 (W) X 11 (H) ±0.2
Dimension	millimètre	(Type B) 65 (L) X 24,7 (W) X 11 (H) ±0.2
Note : 1. Dans la température de fonctionnement et la CONCESSION. 2. À l'exclusion des connecteurs.

Tâche de Pin

MS1

Pin	Nom	Description	Entrée-sortie	spécifications	Unité
1	OR	Non relié
2	VCC	Alimentation d'énergie	DANS	5~12	Volts continu
3	/STROBE	Signal de stroboscope, Active en baisse de bord	DANS	TTL
4	LA terre	La terre	DANS
5	D0	Entrée Data0	DANS	TTL
6	D1	Entrée Data1	DANS	TTL
7	D2	Entrée Data2	DANS	TTL
8	OR	Non relié
9	TXD	RS232 transmettent		TTL
10	RXD	RS232 reçoivent	DANS	TTL
11	LA terre	La terre	DANS
12	OR	Non relié
13	D3	Entrée Data3	DANS	TTL
14	/RESET	Remise de matériel, de logique Active bas	DANS	TTL

MS2

Pin	Nom	Description	Entrée-sortie	spécifications	Unité
1	OR	Non relié
2	VCC	Alimentation d'énergie	DANS	5~12	Volts continu
3	OR	Non relié
4	LA terre	La terre	DANS
5	A0	AdresseA0d'I²C	DANS	TTL
6	SDA	I²donnéesdeC	IN/OUT	TTL
7	Câble coaxial	Horloge^d'I²C	DANS	TTL
8	OR	Non relié
9	OR	Non relié
10	OR	Non relié
11	LA terre	La terre	DANS
12	OR	Non relié
13	A1	AdresseA1d'I²C	DANS	TTL
14	/RESET	Remise de matériel, de logique Active bas	DANS	TTL

L'information d'ordre

GZ-MMS-1x8-x-x-xx-xx-x

Mode

La Manche

Longueur d'onde

Type de fibre

Longueur de fibre

Connecteur

Commandez le type

MMS=Mini

Commutateur de MEMS

1xN

Spécifiez N, où N≤24

85=850nm
13=1310nm
15=1550nm
13/15=1310/1550nm
X=Others

1=SMF-28

X=Customized

05=0.5M

10=1.0m

X=Others

NC=None

FP=FC/UPC

FA=FC/APC

SP=SC/UPC

SA=SC/APC

LP=LC/UPC

LA=LC/APC

1=TTL/I2C

2=TTL/RS232
