| Brand Name: | GEZHI or OEM |
| Numéro De Modèle: | A.W.G. 96CH |
| Nombre De Pièces: | 1pc |
| Prix: | Négociable |
| Delivery Time: | 5-8 jours de travail |
| Payment Terms: | T/T, Western Union |

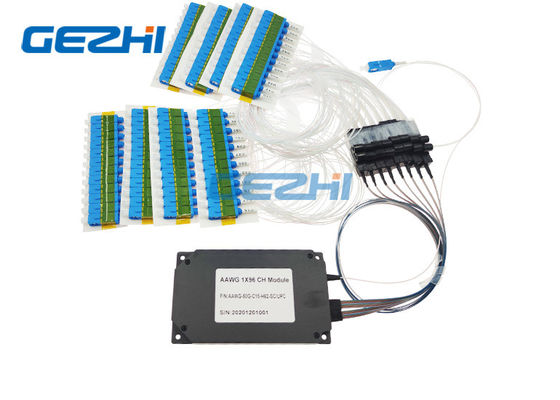

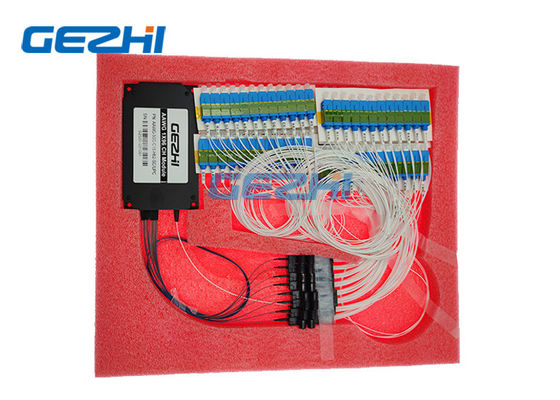

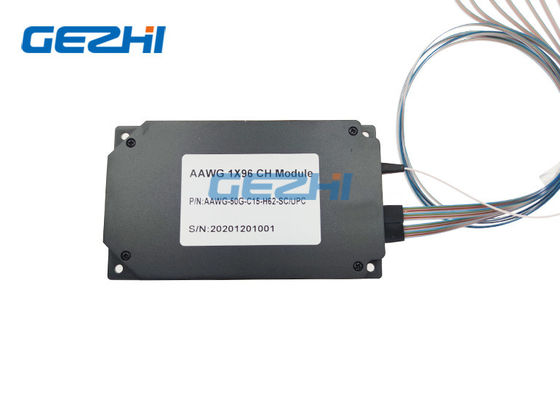

Module athermal d'A.W.G. DWDM des canaux 50Ghz de la bande L 96
Le module de GEZHI Photonics Co.,Ltd AAWG est la composante principale des blocs de multiplexeur/démultiplexeur d'équipement de DWDM. L'AAWG laisse fonctionner dans une température ambiante large. Le module de l'AAWG de GEZHI est un dispositif entièrement passif dû à fournir la compensation de la dilatation thermique de puce. Le module n'inclut pas des composants du système qui demande l'alimentation électrique.
Le module d'AAWG est conçu pour le multiplexage ou le démultiplexage du signal optique dans la bande 1525-1565 nanomètre (C-bande), des configurations du dispositif à l'aide de 40 à 96 canaux avec une étape de 100 ou 50 gigahertz. Les spécifications adaptées aux besoins du client sont disponibles comme la bande L etc.
Caractéristiques
De forte stabilité et fiabilité
Bande de passage large
Basse perte par insertion
Isolement élevé de la Manche
Capacité élevée pour des applications Donnée-affamées
Basé sur la technologie un-athermale d'A.W.G. avec les bandes de passage à caractéristique gaussienne
Art innovateur pour des performances maximales avec le niveau élevé de protection
Applications
Centre de traitement des données
Réseau de WDM
Télécommunication
Réseaux de métro
Applications de CATV
Réseau d'Access
Spécifications
| Paramètre | Caractéristiques | Unité | Commentaire | ||
| Minute | Maximum | ||||
| La Manche d'entrée | 1 | ||||
| La Manche de sortie | 96 | 80, 96 canaux disponibles | |||
| Espacement de la Manche | 50 | Gigahertz | |||
| largeur de bande 1dB |
0,18 |
nanomètre | Type de Gaussion | ||
| largeur de bande 3dB |
0,28 |
nanomètre | |||
| I.L | 7 | DB | Pire cas dans la bande passante d'UIT | ||
| UNI D'I.L. | 1 | DB | |||
| Ondulation | 0,7 | DB | Variation de perte de bande passante d'UIT | ||
| PDL | 0,5 | DB | Valeur maximale dans la bande passante d'UIT | ||
| Interférence adjacente | 22 | DB | Pire cas dans la bande passante d'UIT | ||
| Interférence non adjacente | 27 | DB | Pire cas dans la bande passante d'UIT | ||
| Interférence totale | 20 | DB | Interférence cumulative de tous autres canaux | ||
| Perte de retour | 40 | DB | |||
| Puissance optique continue maximum | 250 | mW | Puissance optique d'entrée maximum | ||
| Dispersion chromatique (CD) | -20 | +20 | ps/nm | ||
| PMD | 0,5 | picoseconde | |||
Diagramme de transmission de signal optique
|
|
| Brand Name: | GEZHI or OEM |
| Numéro De Modèle: | A.W.G. 96CH |
| Nombre De Pièces: | 1pc |
| Prix: | Négociable |

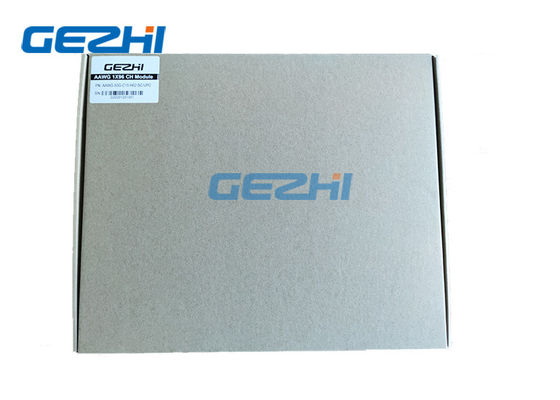

| Détails De L'emballage: | Boîte de papier |
