| Brand Name: | GEZHI or OEM |
| Numéro De Modèle: | 1x96 AAWG |
| Nombre De Pièces: | 1pc |
| Prix: | Négociable |
| Delivery Time: | 5-8 jours de travail |
| Payment Terms: | T/T, Western Union |

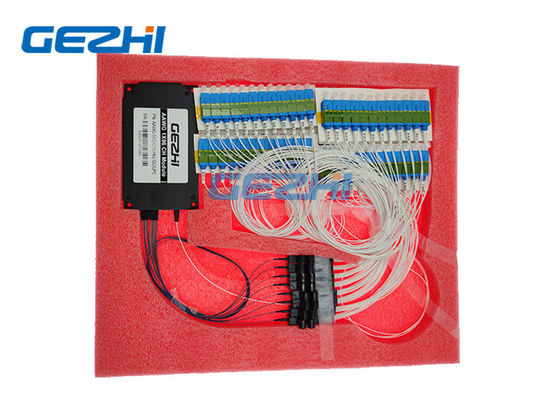

Bas modules athermaux d'A.W.G. DWDM de la perte par insertion 1x96
La longueur d'onde de la grille de ranger-guide d'ondes (A.W.G.) multi/démultiplexeur combine et dédouble les signaux optiques de différentes longueurs d'onde pour l'usage dans le système de WDM. Cet A.W.G. 50GHz athermal qui est haute performance réalisée par conception optimisée et fabrication précise. Jusqu'à 96ch pour la C-bande entière avec le filtre à couvercle plat la forme est disponible. Les spécifications adaptées aux besoins du client sont disponibles comme la bande L etc.
Le module de GEZHI Photonics Co.,Ltd AAWG est la composante principale des blocs de multiplexeur/démultiplexeur d'équipement de DWDM. L'AAWG laisse fonctionner dans une température ambiante large. Le module de l'AAWG de GEZHI est un dispositif entièrement passif dû à fournir la compensation de la dilatation thermique de puce. Le module n'inclut pas des composants du système qui demande l'alimentation électrique.
Caractéristiques
Basse perte par insertion
Isolement élevé de la Manche
De forte stabilité et fiabilité
Bande de passage large
Capacité élevée pour des applications Donnée-affamées
Basé sur la technologie un-athermale d'A.W.G. avec les bandes de passage à caractéristique gaussienne
Applications
Réseaux de métro
Centre de traitement des données
Réseau de WDM
Applications de CATV
Télécommunication
Réseau d'Access
Spécifications
| Paramètre | Caractéristiques | Unité | Commentaire | ||
| Minute | Maximum | ||||
| La Manche d'entrée | 1 | ||||
| La Manche de sortie | 96 | 80, 96 canaux disponibles | |||
| Espacement de la Manche | 50 | Gigahertz | |||
| largeur de bande 1dB |
0,18 |
nanomètre | Type de Gaussion | ||
| largeur de bande 3dB |
0,28 |
nanomètre | |||
| I.L | 7 | DB | Pire cas dans la bande passante d'UIT | ||
| UNI D'I.L. | 1 | DB | |||
| Ondulation | 0,7 | DB | Variation de perte de bande passante d'UIT | ||
| PDL | 0,5 | DB | Valeur maximale dans la bande passante d'UIT | ||
| Interférence adjacente | 22 | DB | Pire cas dans la bande passante d'UIT | ||
| Interférence non adjacente | 27 | DB | Pire cas dans la bande passante d'UIT | ||
| Interférence totale | 20 | DB | Interférence cumulative de tous autres canaux | ||
| Perte de retour | 40 | DB | |||
| Puissance optique continue maximum | 250 | mW | Puissance optique d'entrée maximum | ||
| Dispersion chromatique (CD) | -20 | +20 | ps/nm | ||
| PMD | 0,5 | picoseconde | |||
Diagramme de transmission de signal optique
L'information d'ordre
| AAWG | XX | X | XX | XXX | XX | XX | XX |
| Espacement | Chip Type | Nombre de la Manche | la 1ère Manche | Longueur de fibre d'entrée | Longueur de fibre de sortie | Connecteur d'In/Out | |
| A.W.G. athermal |
05=50GHz 10=100GHz 20=200GHz |
F=Flat-top G=Gaussian |
32=32CH 40=40CH 48=48CH 80=80CH 96=96CH XX=Specify |
C14=C14 …… H25=H25 …… H60=H60 …… XXX=Specify |
05=0.5m 10=1.0m 15=1.5m 20=2.0m 25=2.5m XX=Specify |
05=0.5m 10=1.0m 15=1.5m 20=2.0m 25=2.5m XX=Specify |
0=None LP=LC/PC LA=LC/APC SP=SC/PC SA=SC/APC FP=FC/PC FA=FC/APC X=Specify |
|
|
| Brand Name: | GEZHI or OEM |
| Numéro De Modèle: | 1x96 AAWG |
| Nombre De Pièces: | 1pc |
| Prix: | Négociable |

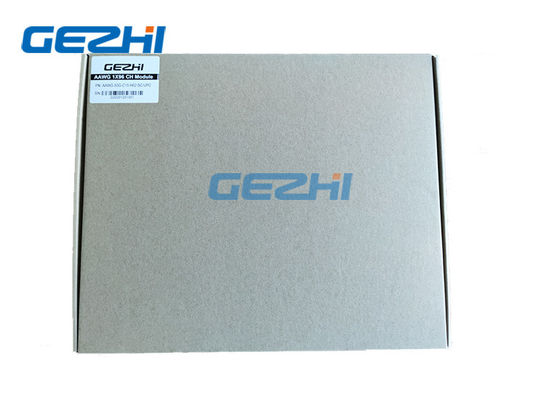

| Détails De L'emballage: | Boîte de papier |
