Aperçu de produit de circulateur de puissance élevée
Bas circulateur optique de puissance élevée de la perte par insertion 780-1080 nanomètre pour l'amplificateur de fibre

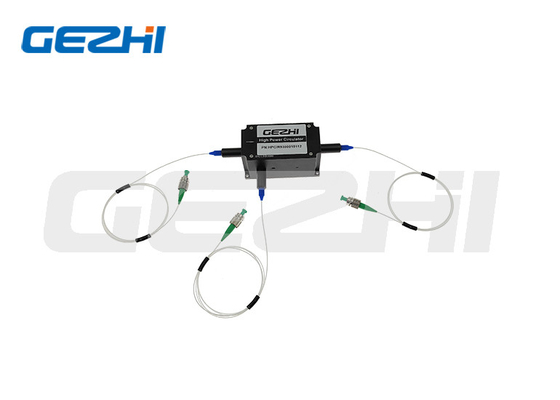

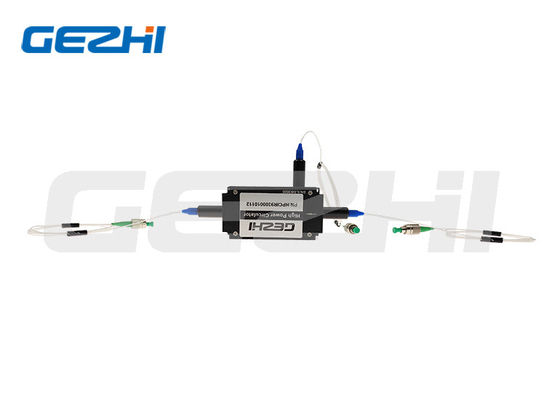

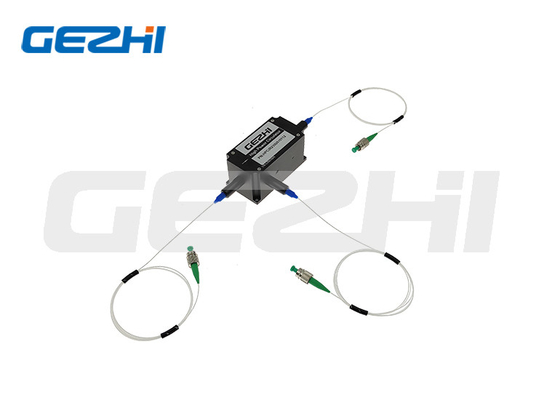

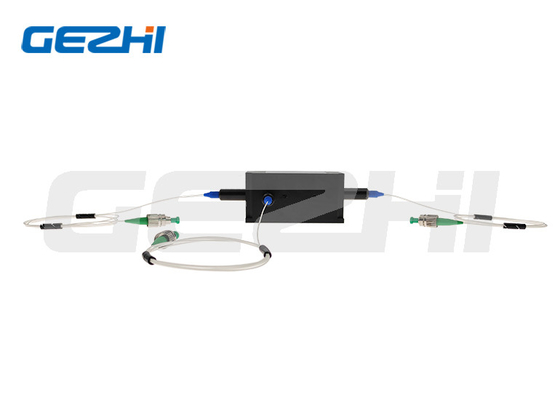

Circulateur optique de puissance élevée
Le circulateur optique de puissance élevée de GEZHI est conçu pour des applications de puissance élevée. Il comporte la petite taille, la largeur de bande, la représentation stable, le temperaturerange large, l'isolement élevé, la basse perte, la basse onde stationnaire, haut les caractéristiques de l'intermodulation et la puissance élevée
|
Caractéristiques et applications de circulateur de puissance élevée
Caractéristiques :
Isolement élevé de la Manche
Basse perte par insertion
Perte de rendement élevé
De forte stabilité et fiabilité
Applications :
Amplificateur de fibre
Instrument de essai
Matériel médical
Caractéristiques de circulateur de puissance élevée
Paramètres |
Unité |
Valeur |
Longueur d'onde centrale |
nanomètre |
1064, 1030, 980 |
850, 808, 780 |
Gamme de longueurs d'onde fonctionnante |
nanomètre |
±5 |
Type. Isolement maximal |
DB |
25 |
23 |
Min. Isolation à 23℃ |
DB |
22 |
20 |
Type. Perte par insertion à 23℃ |
DB |
1,0 |
1,2 |
Perte par insertion maximale à 23℃ |
DB |
1,3 |
1,5 |
Min. Extinction Ratio à 23℃ (type de fibre de P.M.) |
DB |
20 |
18 |
Perte de Max. Polarization Dependent à 23℃ (type de fibre de SM) |
DB |
0,15 |
Mn perte de retour à 23℃ (entrée-sortie) |
DB |
45 |
Min. Cross Talk |
DB |
45 |
Puissance de Max. Average Optical (Port1 y compris et Port2) |
W |
1, 2, 5, 10, 20 ou spécifique |
Puissance de crête maximale pour l'impulsion de NS |
kilowatt |
10 ou spécifique |
Max. Tensile Load |
N |
5 |
Dimension de paquet |
millimètre |
70x28x26 |
Température de fonctionnement |
℃ |
+10~+50 |
Température de stockage |
℃ |
0~+60 |
|
|
Avec des connecteurs, la puissance de manipulation est 1W seulement, l'IL est 0.3dB plus haut, RL est 5dB s'abaisser, et l'ER est 2dB inférieur.
La clé de connecteur est alignée pour ralentir l'axe.
L'information d'Odering du circulateur de puissance élevée
1111 - Longueur d'onde : |
1064=1064nm, 1030=1030nm, 980=980nm, 780=780nm, SSSS=Specified |
2 - Type gauche : |
3=3-Port |
3 - Axe fonctionnant : |
Le fonctionnement d'axe de B=Both, axe de F=Fast a bloqué, N=Non-PM |
444 - Type de fibre : |
003=PM980, 004=Hi1060, 007=780-HP, 067=PM780-HP, SSS=Specified |
5 - Dimensions de paquet : |
0=64x28x26mm, S=Specified |
6 - Type de tresse : |
0=bare fibre, tube lâche de 1=900μm |
7 - Longueur de fibre : |
0.8=0.8m, 1.0=1m, S=Specified |
888 - Type de connecteur : |
0=FC/UPC, 1=FC/APC, 2=SC/UPC, 3=SC/APC, N=None, S=Specified |
99 - Puissance moyenne : |
00=300mW, 01=1W, 02=2W, 10=10W, 20=20W, SS=Specified |
Aa - Puissance de crête :
- Puissance de crête :
|
00=Continuous vague, 01=1kW, 02=2kW, 10=10kW, 20=20kW, SS=Specified
|
|
|
Dimension de paquet
FAQ
Q1 : Est-ce que je peux avoir un ordre d'échantillon ? Quel est votre MOQ de circulateur de puissance élevée ?
A1 : L'ordre d'échantillon est bienvenu pour examiner et vérifier la qualité. Nous ne faisons pas MOQ, l'échantillon 1pcs est disponible. Également les échantillons mélangés sont acceptables.
Q2 : Quel est le délai d'exécution ?
A2 : Le délai d'exécution normal est au sujet de 1week, pour la grande quantité et les produits spéciaux. Veuillez vérifier le délai d'exécution avec notre représentant de commerce. Mais nous maintenons courant pour quelques produits, pourrions embarquer 1-3 jours après réception du paiement.
Q3 : Quelles sont les conditions de paiement ?
A3 : Terme de paiement : T/T, Paypal, union occidentale, paiement en espèces, Alibaba etc.
Q4 : Quel est votre temps de garantie de circulateur de puissance élevée ?
A4 : la garantie de 3 ans.
Q5 : Est-ce que je pourrais employer notre propres logo, label et paquet ?
A5 : Oui, nous pourrions fournir le service d'OEM que selon vos conditions, les produits de conception marquent, le logo, PN, SN, paquet.
