| Brand Name: | GEZHI or OEM |
| Numéro De Modèle: | le 14H 1x2,2x filtrent le coupleur |
| Nombre De Pièces: | 1pc |
| Prix: | Négociable |
| Payment Terms: | T/T, Western Union |

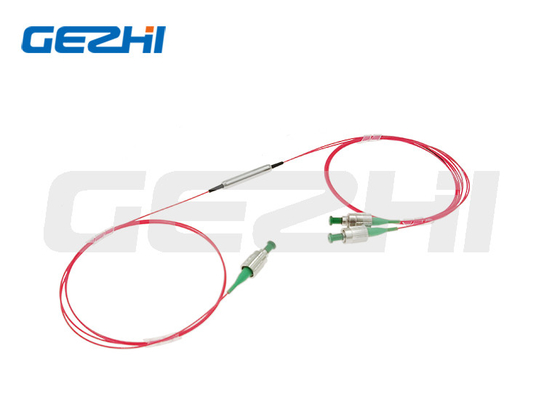

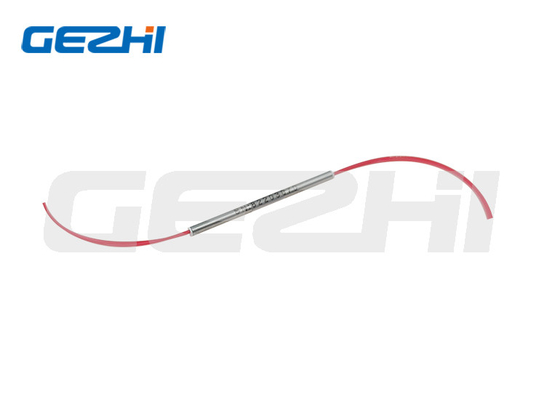

Coupleur de maintien 780nm/850nm/980nm/1030nm/1064nm de filtre de polarisation haute placée des fournisseurs 1x2,2x2
Aperçu de produit
Gezhi Photonics a la capacité pour connectorize les fibres des diviseurs de filtre avec tous les connecteurs standard tels que FC, Sc, St, LC etc. et finitions (PC superbe, ultra PC, PC à angles [RPA] etc.). Comme intégrateur composant, nous pouvons construire les composants supplémentaires directement sur les fibres de coupleur. Les exemples incluent les filtres réglables, les atténuateurs variables, ou les collimateurs. En établissant ces dispositifs directement sur les fibres de coupleur, Gezhi Photonics sauve le client le coût et la perte par insertion supplémentaires des connecteurs et les adaptateurs intermédiaires, ou la période et le coût d'épissure de fusion. Les dispositifs directement établis sont également la meilleure manière de maintenir les rapports plus élevés possible d'extinction de polarisation.

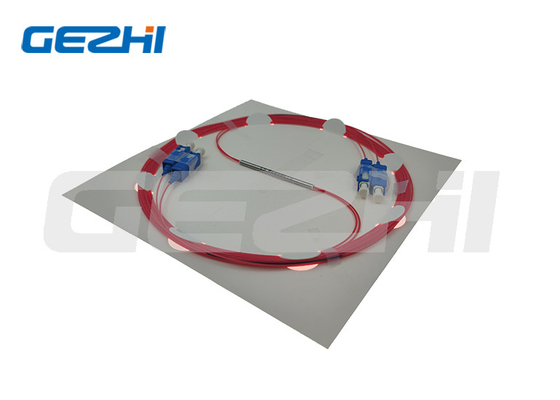

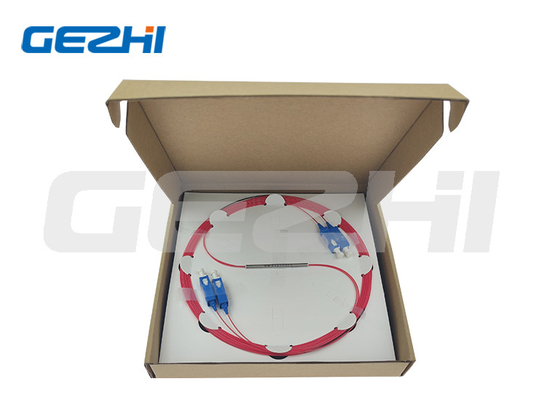

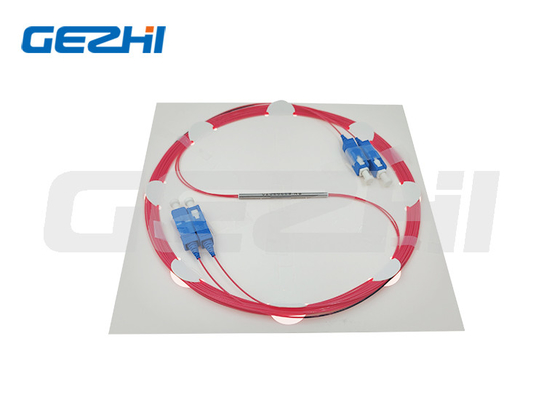

Emballage de produit
| produit de finition | boîte intérieure | carton |
Application
*EDFA et Roman Amplifier
Instrument optique de *Fiber
Capteur de *Fiber
CARACTÉRISTIQUES
Le *High renvoient la perte
Rapport d'extinction de *High
Perte par insertion de *Low
| Paramètres | Unité | Valeurs | ||||
| Type | / | 1x2 ou 2x2 | ||||
| Longueur d'onde centrale | nanomètre | 780 | 850 | 980 | 1030 | 1064 |
| Gamme de longueurs d'onde fonctionnante | nanomètre | ±10 | ±20 | ±20 | ±20 | ±20 |
| Rapport de accouplement de robinet | % | 1±0.5%, 5±1.0%, 10±2.0%, et 50% | ||||
| Perte par insertion | DB | L'IL a rapporté au rapport de accouplement | ||||
| Perte excédentaire | DB | 1x2 : ≤0.8 ; 2x2 : ≤1.2 | ||||
| Uniformité (seulement pour 50/50) | DB | 1x2 : ≤0.5 ; 2x2 : ≤0.8 | ||||
| Rapport d'extinction | DB | 1x2 : ≥20 ; 2x2 : ≥18 | ||||
| Perte de retour | DB | ≥50 | ||||
| Max Power Handling (onde entretenue) | W | 0,5, 1, 2 ou 5 | ||||
| Charge de tension | N | ≤5 | ||||
| Température de fonctionnement | ℃ | -5~+75 | ||||
| Température de stockage | ℃ | -40~+85 | ||||
Note : 1. la personnalisation est disponible. La clé lente d'alignement d'axe de défaut de connecteur
Les caractéristiques ci-dessus sont pour le dispositif sans connecteur, si avec le connecteur, l'IL sera 0.3dB plus haut, la perte de retour avec soit de réduire 5dB et le rapport d'extinction réduira 2dB.
des applications de puissance élevée de 2.For >10W, nous emploierons le paquet de radiateur
3.If là est application d'impulsion, veuillez être sûr de nous informer de l'énergie d'impulsion et de la puissance de crête.
Dimensions
L'information de commande
PMFC-XXXX-XX-XX-X-XX-XX-XX-XX-XX-XX
| ①Longueur d'onde : | 780=780nm ; 850=850nm ; 980=980nm ; 1030=1030nm ; 1064=1064nm ; S=Specify |
| ②Type de configuration : | 12=1x2, 22=2x2 |
| ③Rapport de accouplement : | 50=50/50 ; 40=40/60 ; 30=30/70 ; 20=:20/80 ; 10=10/90 ; 01=1/99 ; S=Specify |
| ④Axe fonctionnant : | L'axe de B=Both workiing, axe de F=Slow fonctionnant, axe rapide a bloqué |
| ⑤Type de fibre : | PM780 ; PM980 ; S=Specify |
| ⑥Manipulation de puissance : | 0L=0.5W ; 01=1W ; 02=2W |
| ⑦Dimensions de paquet : | S1=5.5x35mm ; S=Specify |
| ⑧Type de tresse : | fibre 00=bare ; tube 09=900um lâche |
| ⑨Longueur de fibre : | 08=0.8m ; 10=1m ; S=Specify |
| ⑩Type de connecteur : | FA=FC/APC ; FP=FC/UPC ; SA=SC/APC ; SP=SC/UPC ; S=Specify |
|
|
