Coupleur de filtre à maintien de polarisation 1x2 2x2 avec rapport d'extinction élevé et faible perte d'insertion pour les longueurs d'onde 780nm/850nm/980nm/1030nm/1064nm

Name: Coupleur de filtre à maintien de polarisation 1x2 2x2 avec rapport d'extinction élevé et faible perte d'insertion pour les longueurs d'onde 780nm/850nm/980nm/1030nm/1064nm
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: le 14H 1x2,2x filtrent le coupleur
Price: 638.00 USD
Availability: InStock

Nom De Marque:	GEZHI or OEM
Numéro De Modèle:	le 14H 1x2,2x filtrent le coupleur
Nombre De Pièces:	1pc
Prix:	US$288-US$988
Conditions De Paiement:	T/T, Union occidentale

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

LA CHINE

Certification:

CE RoHS,ISO9001

Longueur d'onde:

780nm/850nm/980nm/1030nm/1064nm

Détails d'emballage:

Boîte de papier

Capacité d'approvisionnement:

5000pcs par mois

Mettre en évidence:

coupleur de maintien de filtre de la polarisation 2x2

coupleur de maintien de filtre de la polarisation 1x2

Coupleur de filtre de FTTH P.M.

Description du produit

1x2 2x2 couplage de filtrage à polarisation de maintien

Longueur d'onde: 780nm, 850nm, 980nm, 1030nm, 1064nm

Vue d'ensemble du produit

Gezhi Photonics propose la connectorisation des séparateurs de filtres avec tous les connecteurs standard (FC, SC, ST, LC) et les finitions (Super PC, Ultra PC, Angled PC [APC]).Nous pouvons construire des composants supplémentaires directement sur les fibres d'accouplementCette approche permet aux clients d'économiser le coût supplémentaire et les pertes d'insertion des connecteurs et adaptateurs intermédiaires,tout en maintenant les plus hauts ratios d'extinction de polarisation possibles.

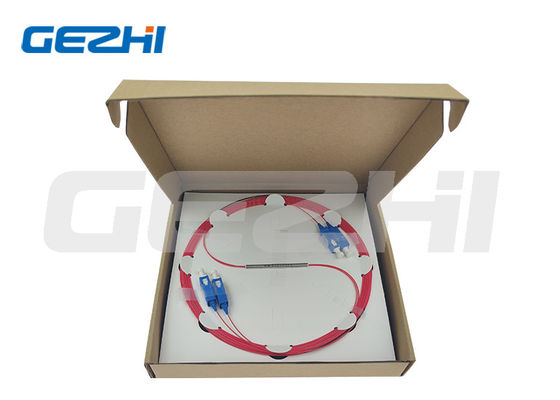

Emballage du produit

Applications

Amplificateur EDFA et Raman
Instruments à fibre optique
Capteur de fibres

Caractéristiques

Perte de rendement élevée

Un taux d'extinction élevé

Faible perte d'insertion

Spécifications du produit

Paramètre	Unité	Les valeurs
Le type	/	1x2 ou 2x2
Longueur d'onde centrale	Nm	780... 850... 980... 1030... 1064 Je suis désolé.
Plage de longueur d'onde de fonctionnement	Nm	Je vais vous donner un coup de main.
Ratio d'accouplement du robinet	%	1±0,5%, 5±1,0%, 10±2,0% et 50%
Perte d'insertion	dB	IL lié au taux d'accouplement
Perte excessive	dB	1x2: ≤ 0.8; 2x2: ≤1.2
Uniformité (uniquement pour 50/50)	dB	1x2: ≤ 0.5; 2x2: ≤0.8
Taux d'extinction	dB	1x2: ≥20; 2x2: ≥18
Perte de rendement	dB	≥ 50
Puissance maximale de traitement (CW)	W	0.5, 1, 2 ou 5
Charge de traction	N	≤ 5
Température de fonctionnement	°C	-5 à +75
Température de stockage	°C	-40 à +85

Nom de l'organisme:
1La touche d'alignement par défaut de l'axe lent du connecteur.
Les spécifications ci-dessus sont pour un appareil sans connecteur. Si avec un connecteur, IL sera 0,3 dB plus élevé, la perte de retour sera réduite de 5 dB et le ratio d'extinction sera réduit de 2 dB.
2. Pour les applications de haute puissance > 10 W, nous utiliserons un ensemble de dissipateurs de chaleur.
3S'il y a une application d'impulsion, s'il vous plaît assurez-vous de nous informer de l'énergie d'impulsion et la puissance de pointe.

Les dimensions

Informations relatives à la commande

Le numéro d'immatriculation du véhicule doit être indiqué sur le formulaire d'immatriculation.

Paramètre	Les options
1 Longueur d'onde	780=780nm; 850=850nm; 980=980nm; 1030=1030nm; 1064=1064nm; S=Spécifier
2 Type de configuration	12 est égal à 1x2, 22 est égal à 2x2.
3 Proportion d'accouplement	Le nombre d'établissements de crédit est calculé en fonction de l'indicateur de crédit.
4 Axe de travail	B = Les deux axes fonctionnant, F = Axe lent fonctionnant, Axe rapide bloqué
5 Type de fibre	Pour les produits de la catégorie A, il convient d'indiquer le type d'équipement utilisé.
6 Gestion de l'énergie électrique	0L=0,5W; 01=1W; 02=2W
7 Dimensions du colis	S1=5,5x35 mm; S=spécifier
8 Type de queue de porc	00 = fibre nue; 09 = tube en vrac de 900um
9 La longueur des fibres	Le nombre d'équipements utilisés est déterminé en fonction de l'échantillon.
10 Type de connecteur	Le nombre d'établissements de crédit est calculé en fonction de l'établissement de crédit.
