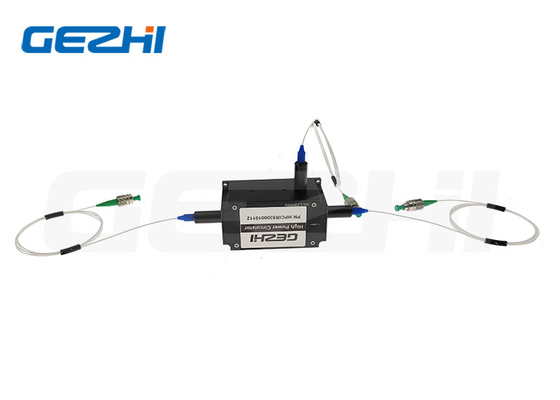

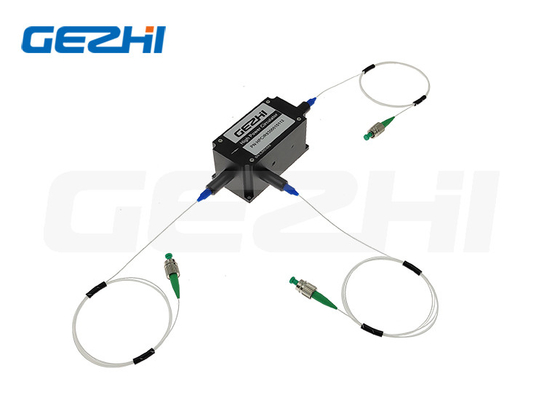

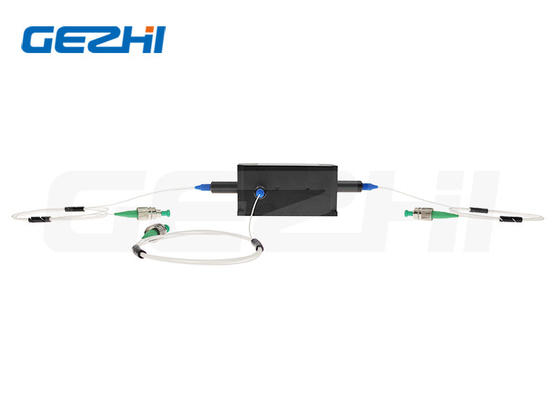

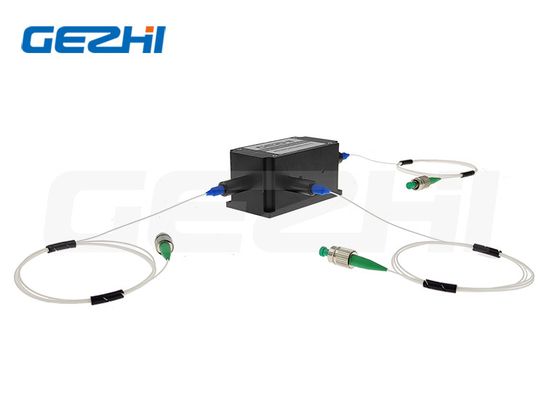

Aperçu de produit de WDM de filtre de la puissance élevée P.M.
WDM de maintien de filtre de basse de perte par insertion polarisation de puissance élevée (jusqu'à 20W) pour le système de CATV
WDM de filtre de la puissance élevée P.M.
Le WDM de maintien de filtre de polarisation de puissance élevée de GEZHI est une combinaison d'un multiplexeur de division de longueur d'onde. Toutes les fibres d'entrée et sortie sont maintien de polarisation. Ce produit a extrêmement - un bas isolement de forte stabilité et fiabilité, élevé de perte par insertion, et la perte de rendement élevé. Ce produit offre la solution intégrée au système de CATV, le module de CWDM/DWDM, application de réseaux d'EPON/GPON en combinant plus de fonctions dans un paquet très compact.
|
Caractéristiques et applications de WDM de filtre de la puissance élevée P.M.
Caractéristiques :
•Manipulation de puissance élevée
•Basse perte par insertion
•Perte de rendement élevé
•Fiabilité et stabilité élevées
Applications :
•Système de CATV
•Module de CWDM/DWDM
•Réseaux d'EPON/GPON
Caractéristiques de WDM de filtre de la puissance élevée P.M.
Paramètres |
Unité |
Valeurs |
Type |
- |
1064/980 |
1550/980 |
1550/1064 |
1550/1480
|
2000/1550
|
Longueur d'onde de transmission |
nanomètre |
1020~1080 |
1520~1580 |
1520~1580 |
1535~1565 |
1950~2050 |
Longueur d'onde de réflexion |
nanomètre |
960~990 |
960~990 |
1020~1080 |
1480±10 |
1570±10 |
Perte par insertion maximale à 23℃ |
Canal de transmission |
DB |
0,8 |
0,7 |
0,8 |
0,8 |
0,8 |
|
La Manche de réflexion |
DB |
0,6 |
0,6 |
0,6 |
0,6 |
0,8 |
Avelength de @Reflection de Min. Transmission Isolation |
DB |
30 |
30 |
30 |
30 |
25 |
Avelength de @Transmission de Min. Reflection Isolation |
DB |
15 |
15 |
15 |
15 |
12 |
Max. Channel Flatness |
DB |
0,4 |
Min. Extinction Ratio
à 23℃
|
Canal de transmission |
DB |
20 |
|
La Manche de réflexion |
DB |
18 |
Stabilité thermique de Max. Wavelength |
nm/℃ |
0,003 |
Stabilité thermique maximale de perte par insertion |
dB/℃ |
0,005 |
Mn perte de retour à 23℃ |
DB |
50 |
Max. Power Handling (onde entretenue) |
W |
1, 3, 5, 10, 20 ou spécifique |
Max. Tensile Load |
N |
5 |
Température de fonctionnement |
℃ |
0~+70
|
Température de stockage |
℃ |
-40~+85 |
Avec des connecteurs, la puissance de manipulation est 1W seulement, l'IL est 0.3dB plus haut, RL est 5dB s'abaisser, et l'ER est 2dB inférieur. |
La clé de connecteur est alignée pour ralentir l'axe. |
|
|
Dimension de paquet
L'information d'Odering du WDM de filtre de la puissance élevée P.M.
HPMFWDM-1111-23-444-555-67-8-999-AABB (type de fibre de P.M.)
HPFWDM-1111-23-444-555-67-8-999-AABB (type de fibre de SM)
1111 - Longueur d'onde : |
5506=T1550nm/R1064nm, 0698=T1064nm/R980nm, SSSS=Specified |
2 - Du type pompe : |
F=Forward, B=Backward |
3 - Axe fonctionnant pour l'itinéraire de signal : |
Le fonctionnement d'axe de B=Both, axe de F=Fast a bloqué |
444 - Type de fibre pour COM et le passage : |
001=PM1550, 003=PM980,045=PM1950, SSS=Specified |
555 - Type de fibre pour la référence : |
001=PM1550, 003=PM980, 004=Hi1060, 008=SMF-28E, SSS=Specified |
6 - Dimensions de paquet : |
0=φ5.5x35mm (≤5W), 1=70x12x8mm, S=Specified |
7 - Type de tresse : |
0=bare fibre, tube lâche de 1=900μm |
8 - Longueur de fibre : |
0.8=0.8m, 1.0=1m, S=Specified |
999 - Type de connecteur : |
0=FC/UPC, 1=FC/APC, 2=SC/UPC, 3=SC/APC, N=None, S=Specified |
Aa - Puissance moyenne : |
01=1W, 02=2W, 05=5W, 10=10W, 20=2W, SS=Specified |
BB - Puissance de crête : |
00=Continuous vague, 01=1kW, 10=10kW, SS=Specified |
|
|
FAQ
Q1 : Est-ce que je peux avoir un ordre d'échantillon ? Quel est votre MOQ de WDM de filtre de la puissance élevée P.M. ?
A1 : L'ordre d'échantillon est bienvenu pour examiner et vérifier la qualité. Nous ne faisons pas MOQ, l'échantillon 1pcs est disponible. Également les échantillons mélangés sont acceptables.
Q2 : Quel est le délai d'exécution ?
A2 : Le délai d'exécution normal est au sujet de 1week, pour la grande quantité et les produits spéciaux. Veuillez vérifier le délai d'exécution avec notre représentant de commerce. Mais nous maintenons courant pour quelques produits, pourrions embarquer 1-3 jours après réception du paiement.
Q3 : Quelles sont les conditions de paiement ?
A3 : Terme de paiement : T/T, Paypal, union occidentale, paiement en espèces, Alibaba etc.
Q4 : Quel est votre temps de garantie de WDM de filtre de la puissance élevée P.M. ?
A4 : la garantie de 3 ans.
Q5 : Est-ce que je pourrais employer notre propres logo, label et paquet ?
A5 : Oui, nous pourrions fournir le service d'OEM que selon vos conditions, les produits de conception marquent, le logo, PN, SN, paquet.
