Détails sur le produit:
Conditions de paiement et expédition:
|
| Nom de produit: | Circulateur de P.M. | Longueur d'onde: | 1310-2050nm |
|---|---|---|---|
| Fibre: | Fibre de P.M. | Température de fonctionnement: | -5~+75 (℃) |
| Température de stockage: | -40~+85 (℃) | Application: | Capteur de fibre |
| Surligner: | Circulateur de maintien de fibre de polarisation,Circulateur compact de P.M.,Circulateur de P.M. pour le capteur de fibre |
||
Aperçu de produit de circulateur de P.M.

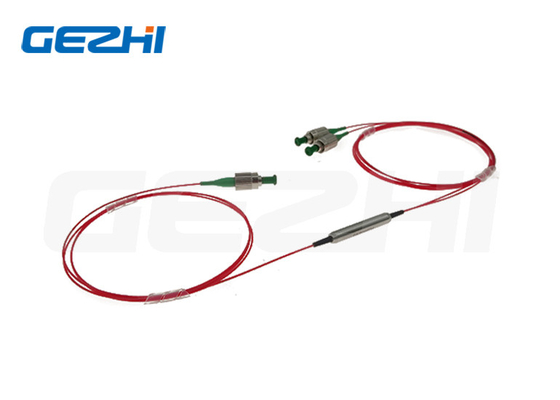

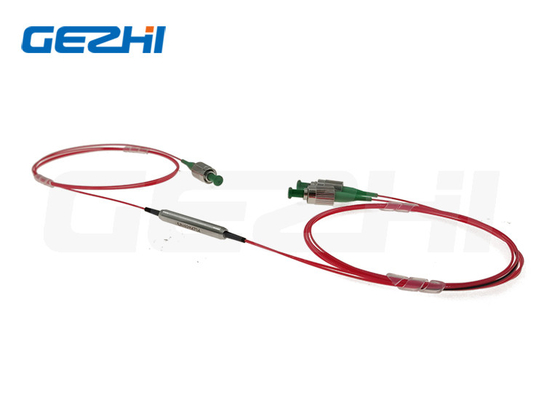

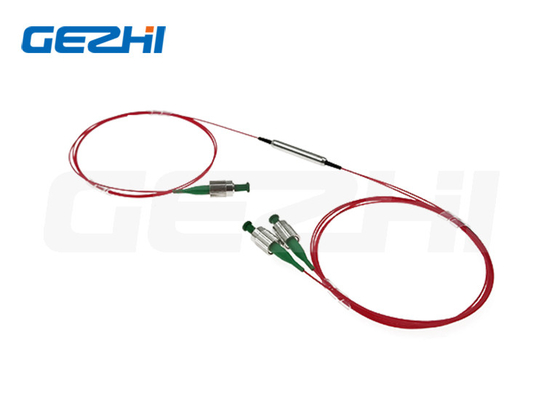

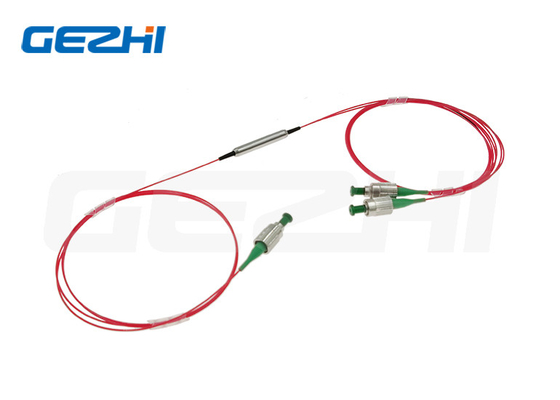

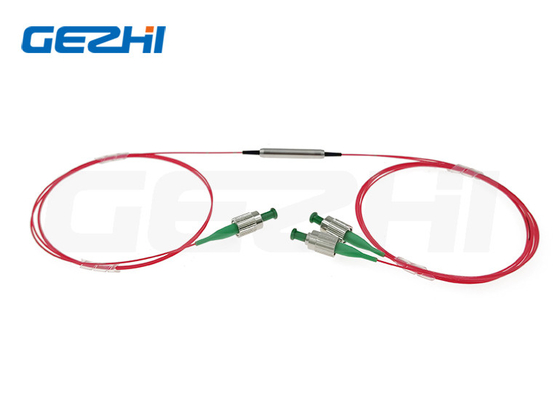

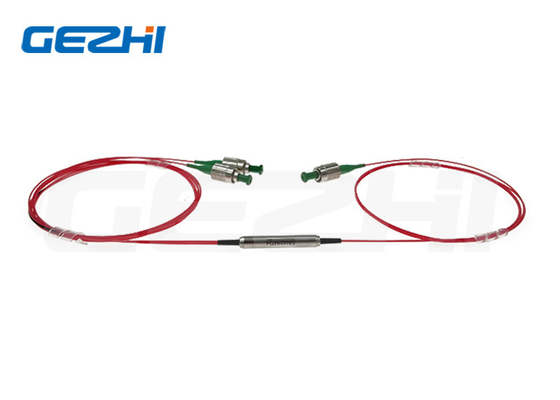

Haut circulateur de maintien de fibre de polarisation de fiabilité et de stabilité 1310-2050nm pour le capteur de fibre
Circulateur de maintien de polarisation
La polarisation de GEZHI 1310-2050nm maintenant le circulateur optique est un composant d'onde lumineuse de performance compacte et haute qui conduit les signaux entrants de 1 gauche à 2 gauches, et des 2 signaux gauches entrants de mettre en communication 3. Ainsi les circulateurs optiques de fibre agissent en tant que routeurs de signal, transmettant la lumière d'une fibre d'entrée à une fibre de sortie, mais dirigeant la lumière qui revient le long de cette fibre de sortie à un troisième port.
Caractéristiques et applications de circulateur de P.M.
Caractéristiques :
Isolement élevé
Rapport élevé d'extinction
Coût bas
Basse perte par insertion
De forte stabilité et fiabilité
Applications :
Amplificateurs de fibre
Capteur de fibre
Essai et mesure
Détection logique
Caractéristiques de circulateur de P.M.
| Paramètre | Unité | Valeur | ||||||||||
| Type | - | Type A | Type B | Type A | Type B | |||||||
| Type gauche | - | 3 gauche | 4 gauche | 3 gauche | 4 gauche | 3 gauche | 4 gauche | 3 gauche | 4 gauche | |||
| Longueur d'onde centrale | nanomètre | 2050, 2000, 1950 | 1550, 1480, 1310 | |||||||||
| Gamme de longueurs d'onde fonctionnante | nanomètre | ±20 | ||||||||||
| Type. Perte par insertion à 23℃ | DB | 1,3 | 1,5 | 1,2 | 1,4 | 0,7 | 0,8 | 0,6 | 0,7 | |||
| Perte par insertion maximale à 23℃ | DB | 1,6 | 1,8 | 1,5 | 1,7 | 0,9 | 1,1 | 0,8 | 1,0 | |||
| Type. Isolement maximal 23℃ | DB | 28 | 18 | 46 | 30 | |||||||
| Min. Isolation à 23℃ | DB |
26 18 |
16 | 40 |
20
|
|||||||
| Min. Extinction Ratio à 23℃ | DB | 18 | 20 | |||||||||
| Min. Cross Talk | DB |
50
|
||||||||||
| Mn perte de retour à 23℃ | DB | 50 | ||||||||||
| Axe fonctionnant | - | Le fonctionnement lent d'axe, axe rapide a bloqué | ||||||||||
| Max. Optical Power (onde entretenue) | mW | 500 | ||||||||||
| Max. Tensile Load | N | 5 | ||||||||||
| Type de fibre | - | P.M. Panda Fiber | ||||||||||
| Dimension de paquet | millimètre | φ5.5x35 | ||||||||||
| Température de fonctionnement | ℃ | -5~+70 | ||||||||||
| Température de stockage | ℃ | -40~+85 | ||||||||||
| Avec le connecteur, l'IL est 0.3dB plus haut, RL est 5dB s'abaisser, et l'ER est 2dB inférieur. | ||||||||||||
| La clé de connecteur est alignée pour ralentir l'axe. | ||||||||||||
Dimension de circulateur de P.M.
L'information d'Odering du circulateur de P.M.
PMCIR-1111-234-555-67-8-999 (3) de port/PMCIR-1111-234-555-67-8-9999 (port 4)
| 1111 - Longueur d'onde : | 2000=2000nm, 1550=1550nm, 1310=1310nm, SSSS=Specified |
| 2 - Type gauche : | 3=3-Port, 4=4-Port |
| 3 - Étape : | A=Type A, B=Type B |
| 4 - Axe fonctionnant : | Le fonctionnement d'axe de F=Slow, axe rapide a bloqué |
| 555 - Type de fibre : | 001=PM1550, 002=PM1310, 045=PM1950, SSS=Specified |
| 6 - Dimensions de paquet : | 0=φ5.5x35mm, S=Specified |
| 7 - Type de tresse : | 0=bare fibre, tube lâche de 1=900μm |
| 8 - Longueur de fibre : | 0.8=0.8m, 1.0=1m, S=Specified |
| 999 - Type de connecteur : | 0=FC/UPC, 1=FC/APC, 2=SC/UPC, 3=SC/APC, N=None, S=Specified |
Paquet
FAQ
Q1 : Est-ce que je peux avoir un ordre d'échantillon ? Quel est votre MOQ de circulateur de P.M. ?
