| Brand Name: | GEZHI or OEM |
| Numéro De Modèle: | WDM DE P.M. |
| Nombre De Pièces: | 1PC |
| Prix: | Négociable |
| Delivery Time: | 5-8 jours de travail |
| Payment Terms: | T/T, Western Union |

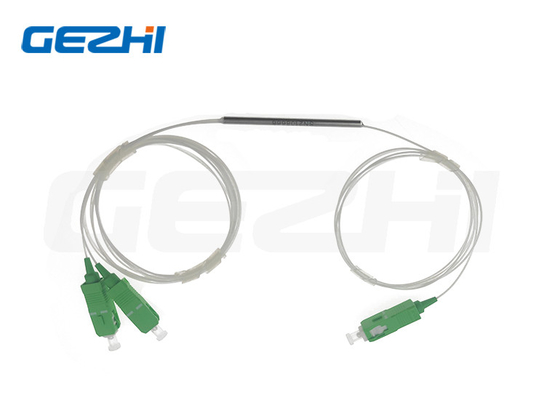

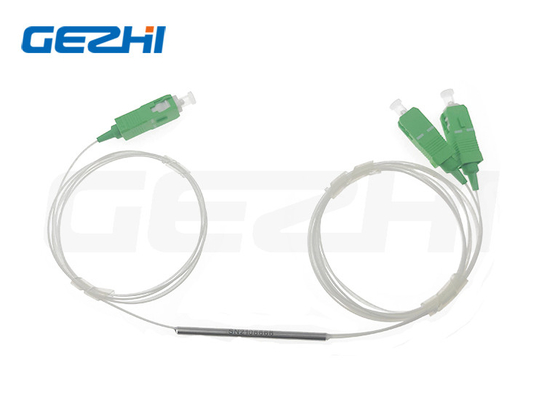

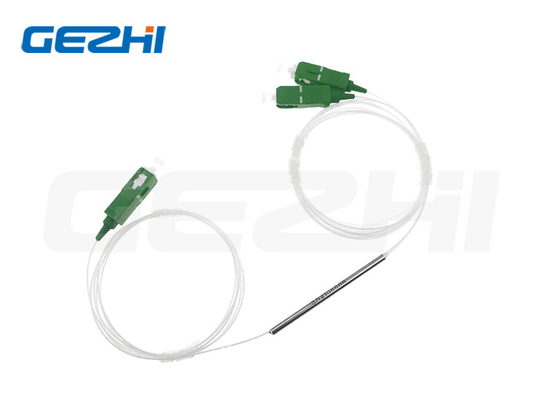

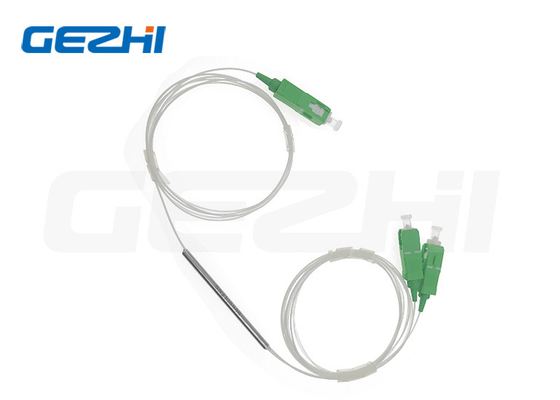

Aperçu de produit de WDM de filtre de P.M.
WDM de maintien de filtre de fibre de polarisation personnalisable de puissance élevée (jusqu'à 20W) pour le module de CWDM/DWDM
WDM de maintien de filtre de polarisation
Les séries de maintien de WDM de filtre de polarisation de GEZHI fournissent le multiplexage par répartition en longueur d'onde tout en maintenant la polarisation de signal. P.M. FWDM est basé sur la technologie dans l'environnement stable de filtres de la couche mince et est caractérisé avec le rapport élevé d'extinction, la basse perte par insertion, et la perte de rendement élevé. Ils sont idéaux pour les systèmes de réseau à grande vitesse de WDM.
Caractéristiques et applications de WDM de filtre de P.M.
Caractéristiques
Basse perte par insertion
Rapport élevé d'extinction
Isolement élevé
Manipulation de puissance élevée
De forte stabilité et fiabilité
Applications
Système de CATV
Module de CWDM/DWDM
Réseaux d'EPON/GPON
Communications
Surveillance dans les systèmes logiques
Caractéristiques de WDM de filtre de P.M.
|
Paramètres |
Unité |
Valeurs |
|||||
|
Type |
- |
1064/980 |
1550/980 |
1550/1064 |
1550/1480
|
2000/1550
|
|
|
Longueur d'onde de transmission |
nanomètre |
1020~1080 |
1520~1580 |
1520~1580 |
1535~1565 |
1950~2050 |
|
|
Longueur d'onde de réflexion |
nanomètre |
960~990 |
960~990 |
1020~1080 |
1480±10 |
1570±10 |
|
|
Perte par insertion maximale à 23℃ |
Canal de transmission |
DB |
0,8 |
0,7 |
0,8 |
0,8 |
0,8 |
|
|
La Manche de réflexion |
DB |
0,6 |
0,6 |
0,6 |
0,6 |
0,8 |
|
Avelength de @Reflection de Min. Transmission Isolation |
DB |
30 |
30 |
30 |
30 |
25 |
|
|
Avelength de @Transmission de Min. Reflection Isolation |
DB |
15 |
15 |
15 |
15 |
12 |
|
|
Max. Channel Flatness |
DB |
0,4 |
|||||
|
Min. Extinction Ratio à 23℃ |
Canal de transmission |
DB |
20 |
||||
|
|
La Manche de réflexion |
DB |
18 |
||||
|
Stabilité thermique de Max. Wavelength |
nm/℃ |
0,003 |
|||||
|
Stabilité thermique maximale de perte par insertion |
dB/℃ |
0,005 |
|||||
|
Mn perte de retour à 23℃ |
DB |
50 |
|||||
|
Max. Power Handling (onde entretenue) |
W |
1, 3, 5, 10, 20 ou spécifique |
|||||
|
Max. Tensile Load |
N |
5 |
|||||
|
Température de fonctionnement |
℃ |
0~+70
|
|||||
|
Température de stockage |
℃ |
-40~+85 |
|||||
|
Avec des connecteurs, la puissance de manipulation est 1W seulement, l'IL est 0.3dB plus haut, RL est 5dB s'abaisser, et l'ER est 2dB inférieur. |
|||||||
|
La clé de connecteur est alignée pour ralentir l'axe. |
|||||||
Dimension
L'information d'Odering du WDM de filtre de P.M.
|
HPMFWDM-1111-23-444-555-67-8-999-AABB (type de fibre de P.M.) HPFWDM-1111-23-444-555-67-8-999-AABB (type de fibre de SM) |
|
| 1111 - Longueur d'onde : | 5506=T1550nm/R1064nm, 0698=T1064nm/R980nm, SSSS=Specified |
| 2 - Du type pompe : | F=Forward, B=Backward |
| 3 - Axe fonctionnant pour l'itinéraire de signal : | Le fonctionnement d'axe de B=Both, axe de F=Fast a bloqué |
| 444 - Type de fibre pour COM et le passage : | 001=PM1550, 003=PM980,045=PM1950, SSS=Specified |
| 555 - Type de fibre pour la référence : | 001=PM1550, 003=PM980, 004=Hi1060, 008=SMF-28E, SSS=Specified |
| 6 - Dimensions de paquet : | 0=φ5.5x35mm (≤5W), 1=70x12x8mm, S=Specified |
FAQ
Q1 : Est-ce que je peux avoir un ordre d'échantillon de WDM de maintien de filtre de polarisation ? Quel est votre MOQ ?
A1 : L'ordre d'échantillon est bienvenu pour examiner et vérifier la qualité. Nous ne faisons pas MOQ, l'échantillon 1pcs est disponible. Également les échantillons mélangés sont acceptables.
Q2 : Quel est le délai d'exécution ?
A2 : Le délai d'exécution normal est au sujet de 1week, pour la grande quantité et les produits spéciaux. Veuillez vérifier le délai d'exécution avec nos ventes.
représentant. Mais nous maintenons courant pour quelques produits, pourrions embarquer 1-3 jours après réception du paiement.
Q3 : Quelles sont les conditions de paiement du WDM de maintien de filtre de polarisation ?
A3 : Terme de paiement : T/T, Paypal, union occidentale, paiement en espèces, ALI etc.
Q4 : Quel est votre WDM de maintien de filtre de polarisation de temps de garantie ?
A4 : la garantie de 3 ans.
Q5 : Est-ce que je pourrais employer notre propres logo, label et paquet ?
A5 : Oui, nous pourrions fournir le service d'OEM que selon vos conditions, les produits de conception marquent, le logo, PN, SN, paquet.
|
|
