| Brand Name: | GEZHI or OEM |
| Numéro De Modèle: | GZ-MxN-MOS100x |
| Nombre De Pièces: | 1pc |
| Prix: | Négociable |
| Delivery Time: | 5-8 jours de travail |
| Payment Terms: | T/T, Western Union |
Présentation du produit du commutateur optique matriciel MxN

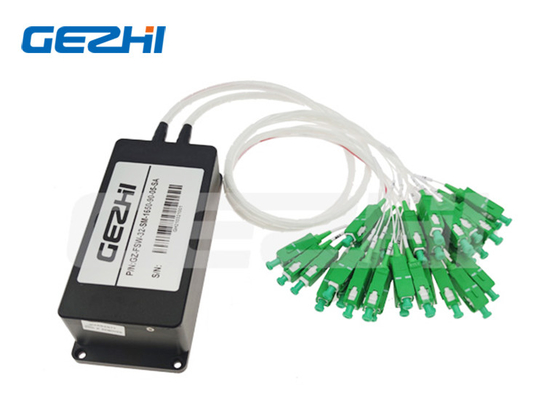

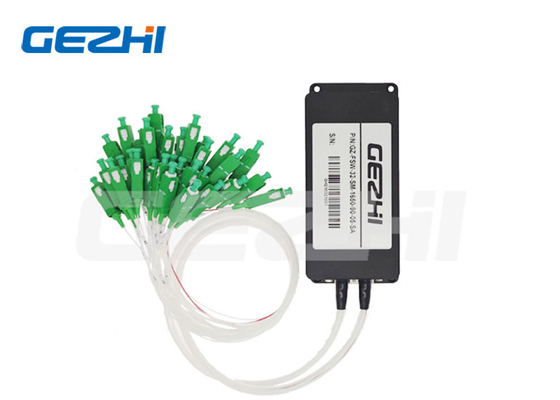

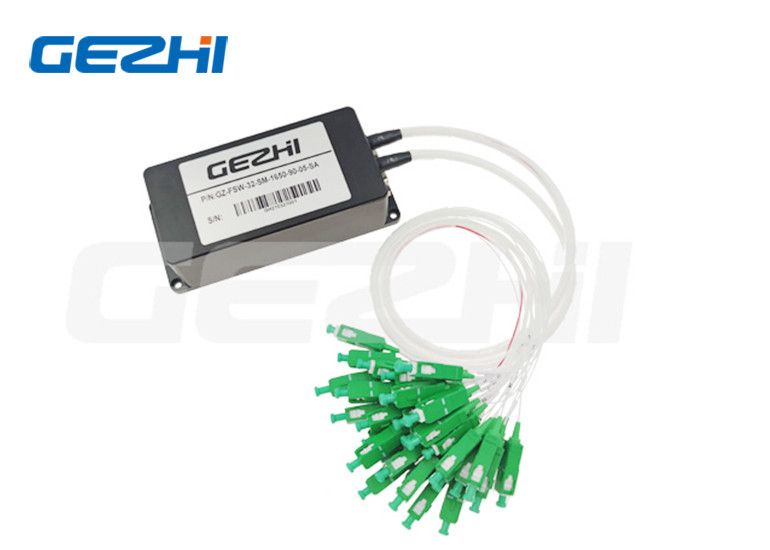

Commutateur optique matriciel 2x16 3x16 4x4 4x16 8x8 pour la surveillance du système
Commutateur optique matriciel
Les commutateurs fibre optique Matrix MXN permettent une connexion simultanée entre les entrées M et les fibres de sortie N, dans une configuration entièrement non bloquante, entièrement optique et répartie.Les commutateurs matriciels optiques GEZHI MxN sont utiles pour ajouter de la redondance à un réseau optique ou pour le partage des ressources dans les applications de test et de mesure.Ce commutateur fibre optique matriciel est disponible dans n'importe quelle taille MxN jusqu'à 128x128.
Ce commutateur à fibre optique matriciel est développé par GEZHI Photonics Co., Ltd.Le commutateur fibre optique Matrix avec commutateur fibre optique haute vitesse et hautes performances permet à n'importe quel nombre de fibres d'entrée M de se connecter à n'importe quel nombre de fibres de sortie N de manière totalement non bloquante.C'est avec un canal personnalisé MxN comme 2x16, 3x16, 4x4, 4x16, 8x8, 16x16, 18x18, 32x32 n'importe quelle taille jusqu'à 128x128 commutateur à fibre optique matriciel.
Caractéristiques et applications du commutateur optique matriciel MxN
|
Caractéristiques
|
Applications
|
Spécifications du commutateur optique matriciel MxN
| Paramètre | Unité | 2x4 | 2x8 | 2x12 | 2x16 | 2x24 | 2x32 | 2x64 | 4x4 | 8x8 | 16x16 |
| Gamme de longueurs d'onde | nm | 1260~1650 | |||||||||
| Longueur d'onde de test | nm | 1310/1550 | |||||||||
| Perte d'insertion | dB | ≤1.5 | ≤1.5 | ≤1.5 | ≤1.5 | ≤1.8 | ≤1.8 | ≤2.0 | ≤1.8 | ≤1.8 | ≤1.8 |
| Perte de retour | dB | SM ≥ 50 | |||||||||
| Diaphonie | dB | ≤-70 | |||||||||
| LPD | dB | ≤0.05 | |||||||||
| WDL | dB | ≤0,25 | |||||||||
| LDT | dB | ≤0,25 | |||||||||
| Répétabilité | dB | ≤0.02 | |||||||||
| Durée de vie | fois | >107 | |||||||||
| Temps de commutation | SP | ≤8 (canal adjacent) | |||||||||
| Puissance optique | mW | ≤500 | |||||||||
| Mode de contrôle | / | TTL ou personnalisé | |||||||||
| Température de fonctionnement | ℃ | -10~+55 | |||||||||
| Température de stockage | ℃ | -40~+85 | |||||||||
| Type de modulesDimensions | millimètre |
135x 64x32 |
220x 204x48 |
220x 204x48 |
220x 204x48 |
220x 204x78 |
220x 204x78 |
300x300x120 |
173x 71x20 |
300x 300x80 |
300x300x120 |
Dessin de commutateur optique matriciel 2x32
| OSW | Mode | Longueur d'onde | Emballer | Type de fibre | Longueur de fibre | Connecteur |
|
2x4 2x32 4x4 4x16 6x36 8x8 16x16 32x32 S=Espèce |
S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 85/13=850/1300 13/15=1310/1550nm S=Spécifier |
M=Module S=Spécifier |
M5=50/125 M6=62.5/125 09=9/125 S=Spécifier |
05 = 0,5 mètre 10 = 1,0 mètre |
FP=FC/UPC FA=FC/APC SP=SC/UPC SA=SC/APC PL=LC/UPC LA=LC/APC S=Spécifier |
|
|
