| Brand Name: | GEZHI |
| Numéro De Modèle: | Diviseur de PLC GZ-1x32 |
Description du produit:

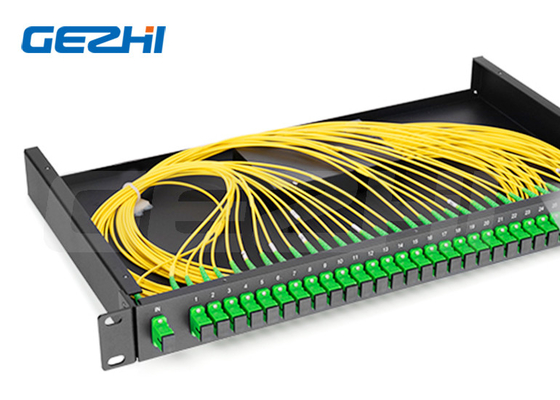

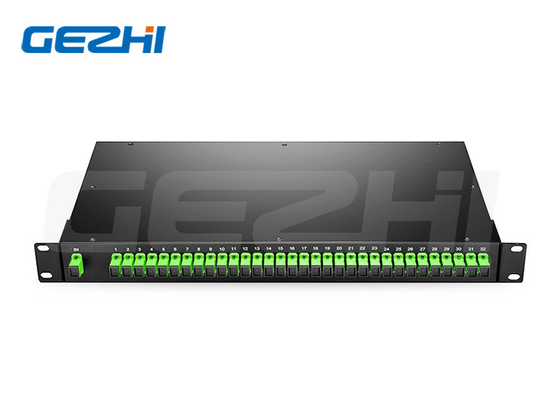

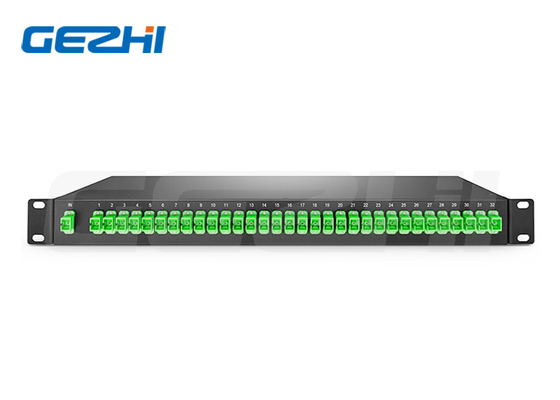

Montage de rack de séparation de fibres PLC à port unique 1x32 avec connecteur SC/APC
1x32 séparateur de PLC
Les séparateurs PLC (planar Lightwave Circuit) sont des séparateurs en mode unique avec un rapport de séparation uniforme d'une fibre d'entrée à plusieurs fibres de sortie.,1x16 et 1x32.
Nous proposons des rackmount PLC avec une large gamme de styles et de tailles pour diviser ou combiner la lumière avec une perte minimale.appareils peu coûteuxLes séparateurs peuvent être fabriqués dans des longueurs de fibres personnalisées et avec n'importe quel type de connecteur.
Les séparateurs de fibres optiques présentent une fiabilité élevée, une large plage de longueurs d'onde de fonctionnement et une bonne uniformité de canal à canal, et sont largement utilisés dans les réseaux PON pour réaliser la division de la puissance du signal optique.
Caractéristiques
◆PDL faible
◆Conception compacte
◆Faible perte d'insertion
◆Température de fonctionnement large, -40°C ~ 85°C
◆Haute fiabilité et stabilité
◆Bonne homogénéité de canal en canal
◆ Large longueur d'onde de fonctionnement: de 1260 nm à 1650 nm
◆ Répond aux exigences GR-1209-CORE et GR-1221-CORE
Applications
◆Système CATV
◆ Capteur de fibres
◆Réseau local, PON et FTTH
◆Équipement et système de fibre optique
Paramètres techniques
| Paramètre | Spécification du séparateur PLC 1xN | ||||||
| Longueur d'onde de travail (nm) | 1260 à 1650 | ||||||
| Le type | 1x2 | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | |
| Perte d'insertion (dB) | Typique | 3.6 | 6.8 | 10.0 | 13.0 | 16.0 | 19.5 |
| Je suis désolé. | 3.8 | 7.1 | 10.3 | 13.5 | 16.5 | 20.5 | |
| Uniformité (dB) | Typique | 0.4 | 0.5 | 0.5 | 1.0 | 1.0 | 2.5 |
| Je suis désolé. | 0.6 | 0.6 | 0.8 | 1.2 | 1.5 | 2.5 | |
| PDL (dB) max | Typique | 0.1 | 0.1 | 0.1 | 0.2 | 0.2 | 0.2 |
| Je suis désolé. | 0.15 | 0.15 | 0.25 | 0.3 | 0.3 | 0.3 | |
|
Longueur d'onde Perte de département (dB) |
Typique | 0.1 | 0.1 | 0.1 | 0.3 | 0.4 | 0.7 |
| Je suis désolé. | 0.2 | 0.3 | 0.4 | 0.6 | 0.8 | 1.0 | |
|
Température perte de département |
Typique | 0.3 | 0.3 | 0.3 | 0.4 | 0.4 | 0.4 |
| Je suis désolé. | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | |
| Directivité (dB) Min | 55 | ||||||
| Perte de retour (dB) min | 55 ((50) | ||||||
| Température de fonctionnement (°C) | -40 à +85 | ||||||
| Température de stockage (°C) | -40 ~ +85 | ||||||
| Longueur de la fibre | 1m ou personnalisé | ||||||
| Type de fibre | G657A | ||||||
| Type de connecteur | Personnalisé | ||||||
| PLC Splitter fibre nue (mm) | 4x4x40 | 4x4x40 | 4x4x40 | 4x7x50 | 4x7x50 | 4x12x60 | |
| PLC sans coupe (mm) | 4x4x40 | 4x7x60 | 4x7x60 | 4x12x60 | 6x20x80 | 6x40x100 | |
| Module de séparation PLC (mm) | 100x80x10 | 100x80x10 | 100x80x10 | 120x80x18 | 120x80x18 | Pour les pièces détachées: | |
| Le système d'exploitation de l'appareil doit être équipé d'un dispositif de contrôle de l'équipement. | Les produits doivent être présentés dans une boîte de rangement de 19 ‰ 1 U 2 U, une boîte LGX, une boîte ODF. | ||||||
Informations relatives aux commandes
|
