Module Athermique AWG DWDM 40 canaux LC/APC 100 GHz pour applications MUX/DEMUX

Name: Module Athermique AWG DWDM 40 canaux LC/APC 100 GHz pour applications MUX/DEMUX
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: GEZHI-DWDM - MUX/DEMUX
Price: 98.00 USD
Availability: InStock

Nom De Marque:	Gezhi or OEM
Numéro De Modèle:	GEZHI-DWDM - MUX/DEMUX
Nombre De Pièces:	1 pièces
Prix:	USD >= 1 pieces $195
Délai De Livraison:	7 jours
Conditions De Paiement:	LC, D/A, D/P, T/T, Western Union, MoneyGram

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

CE RoHS,ISO9001

L'espace de la Manche:

100Ghz

Numéro de canal:

40CH

Longueur d'onde centrale:

Grille d'UIT

Température de fonctionnement:

-40 ~ 85 ° C

Type de fibre:

SMF-28e avec tube lâche de 900 um

Perte d'insertion:

10,8 dB

Détails d'emballage:

Boîte intérieure, carton

Capacité d'approvisionnement:

1000 pièces par jour

Mettre en évidence:

Module DWDM AWG à 40 canaux et à température atmosphérique

Module DWDM AWG athermique de 100 GHz

Module DWDM AAWG LC/APC

Description du produit

Module athermique duplex AWG DWDM 40 canaux LC/APC 100 GHz GEZHI-DWDMMUX/DEMUX

Le module AAWG DWDM (Athermal Arrayed Waveguide Grating Dense Wavelength Division Multiplexing) est un WDM entièrement passif basé sur la technologie planaire silice sur silicium qui ne nécessite aucune alimentation électrique ni logiciel. Il fonctionne à des longueurs d'onde DWDM de grille ITU de 50 GHz ou 100 GHz d'espacement des canaux, de 1 526 nm à 1 565 nm. L'AAWG DWDM peut être utilisé pour remplacer le DWDM Mux DeMux de type filtre dans les cas où aucune alimentation n'est disponible. Son faible coût et ses performances élevées en font la solution idéale pour les applications DWDM métropolitaines et longue distance. GEZHI Photonics propose une série de DWDM AAWG personnalisés dans un boîtier métallique standard ou un montage en rack pour répondre à différentes exigences en matière de configuration des ports (32 à 96 canaux, 1310 nm/ports de surveillance disponibles), de longueur d'onde de fonctionnement, de type de fibre, de longueur de fibre, de connecteur d'entrée et de connecteur de sortie. Et GEZHI Photonics fournit des puces de type gaussienne et Flat Top de DWDM AAWG, que les clients peuvent choisir en fonction de leurs besoins réels.

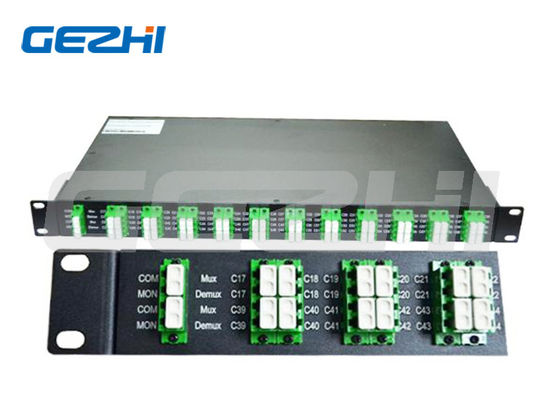

Module Athermique AWG DWDM 40 canaux LC/APC 100 GHz pour applications MUX/DEMUX 0

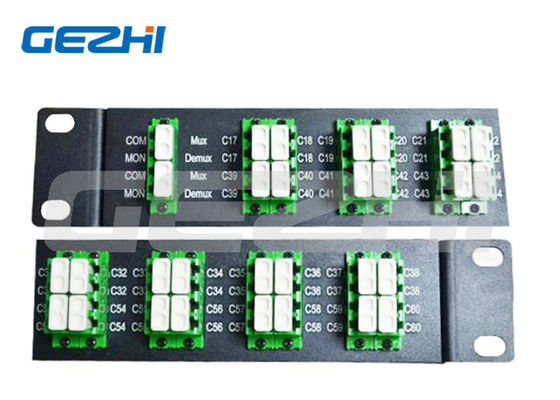

Module Athermique AWG DWDM 40 canaux LC/APC 100 GHz pour applications MUX/DEMUX 1

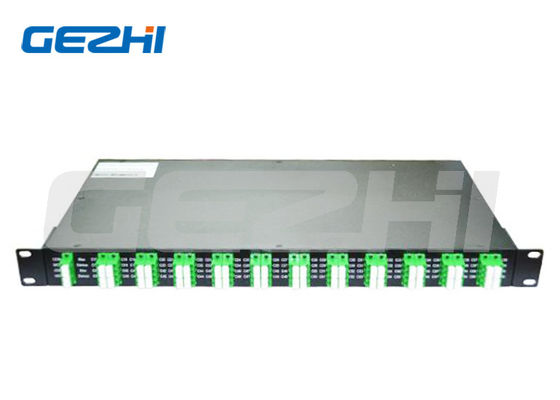

Module Athermique AWG DWDM 40 canaux LC/APC 100 GHz pour applications MUX/DEMUX 2

Fonctionnalité

Faible perte d'insertion Isolation élevée

Conception compacte à faible PDL

Bonne uniformité de canal à canal

Large longueur d'onde de fonctionnement de 1 260 nm à 1 620 nm Large température de fonctionnement de -40 °C à 85 °C Fiabilité et stabilité élevées

Paramètres
Espace canal (GHz)		100			200
Numéro de chaîne		1x4	1x8	1x16	1x4	1x8	1x16
Longueur d'onde centrale (nm)		Grille de l'UIT
Précision de la longueur d'onde centrale (nm)		±0,05			±0,1
Bande passante du canal (@-0,5 dB) (nm)		0,22			0,5
Type de fibre		SMF-28e avec tube libre de 900 um ou spécifié par le client
IL (dB)		1.8	3	4	1.7	2.9	3.8
Ondulation de la bande passante (dB)		0,35	0,4	0,5	0,35	0,4	0,5
Isolement (dB)	Canal adjacent	25			28
	Canal non adjacent	40
PDL (dB)		0,2
PMD (ps)		0,1
RL (dB)		45
Directivité (dB)		50
Puissance optique maximale (mw)		300
Température de fonctionnement (°C)		-40~85
Température de stockage (°C)		-40~85
BOÎTE Colis (mm)		100x80x10 ou 140x115x18
Forfait LGX		1U,2U
Ensemble de montage en rack 19"1		1U

Matériau de haute qualité et stabilité

Utilisez un filtre d'importation avec une qualité élevée, fiable et stable

Utilisez la colle originale EMI OPTOCAST 3410-VM

Utilisez une lentille G et un collimateur de haute qualité

Environnement de test

Atelier SANS poussière

Haute température. Vieillissement et cycle haute-basse température

100 % de tests avant expédition

Analyse du spectre optique

FAQ

T1 :Puis-je avoir un exemple de commande ? Quel est votre MOQ ?

A1 : La commande d’échantillon est la bienvenue pour tester et vérifier la qualité. Nous ne le faisons pasMOQ, 1 échantillon pièces disponible.Des échantillons mixtes sont également acceptables.

Q2 : Quel est le délai de livraison ?

A2 : le délai de livraison normal est d’environ 1 semaine,Pour grandes quantités et produits spéciaux. Veuillez vérifier les délais avec notre représentant commercial.Mais nous gardons des stocks pour certains produits,Pourrait expédier 1 à 3 jours après réception du paiement.

T3 :Quelles sont les modalités de paiement ?

A3 : Conditions de paiement : T/T, Paypal,Western union,paiement en espèces, ALI, etc.

Q4 : Quelle est votre durée de garantie
A4 : 1 an de garantie.

Q5 : Puis-je utiliser notre propre logo, étiquette et emballage ?
A5 : Oui, nous pouvons fournir un service OEM qui, selon vos besoins, conçoit l’étiquette des produits, le logo, le PN, le SN, l’emballage.
